Introduzione
Se un cavo danneggiato causa problemi di alimentazione elettrica a un dispositivo, componente o apparecchio, usa questa guida per sostituire la sezione danneggiata del filo.
Molti dispositivi elettronici utilizzano i cavi come mezzo per trasferire l'energia elettrica a un apparecchio abilitandolo al lavoro. Tuttavia, i cavi possono usurarsi nel corso del tempo. Un cavo reciso può interrompere l'alimentazione elettrica. I cavi esposti possono causare lesioni dovute a shock elettrico, incendio o elettrocuzione.
Prima di usare questa guida, verifica che il problema sia il cavo danneggiato. Inizia determinando se il dispositivo/apparecchio non riceve davvero alcun tipo di alimentazione. Dopo aver staccato/scollegato il cavo, ispezionalo accuratamente per rilevare eventuali problemi o aree sospette che potrebbero causare malfunzionamenti.
La fase 3 prevede lo spelamento dei cavi mentre le fasi 4-7 richiedono anche l'uso di guaine termorestringenti. Prima di tutto, vedi di familiarizzare con queste tecniche.
Prima di iniziare, è importante assicurarsi che il filo su cui si eseguirà la riparazione sia staccato/scollegato in modo che non possa essere attraversato da alcuna corrente elettrica.
Strumenti
Ricambi
-
-
Utilizzando le pinze, tagliare via la parte danneggiata del cavo.
-

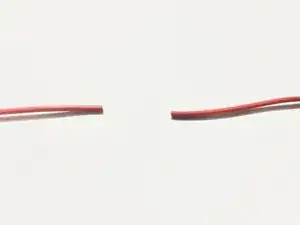

Dovresti rimanere con due estremità del cavo ben tagliate.
-
-
-
Taglia una nuova sezione di sostituzione del cavo. Questa sezione sarà collegata tra i due cavi nel passaggio precedente.
-
-
-
Usando lo spelafili, spela circa i primi 1-2 cm di guaina isolante del cavo su ciascuna estremità.
-
Il risultato dovrebbe apparire come illustrato nella terza immagine.
-
-
-
Fai scorrere un pezzo di guaina termorestringente su entrambe le estremità dei cavi principali.
-
-
-
Usando le pinze, collega ciascuno dei segmenti di filo intrecciandoli e torcendoli insieme.
-
Una volta terminato, crimpare leggermente ciascuna delle connessioni con le pinze.
-
-
-
Fai scorrere la guaina termorestringente sui fili esposti.
-
Usando la pistola termica, vai lentamente avanti e indietro sulla pellicola termoretraibile, consentendo una distribuzione uniforme del calore e la chiusura dell'involucro.
-
-
-
Verifica accuratamente se ci sono fili esposti e se il tubo termoretraibile è ben stretto intorno al cavo.
-
Dopo aver ispezionato la sezione sostituita, la riparazione è completa e il filo è pronto per essere testato.
4 commenti
Muito ruim!!
Heat shrink is for strain relief - not joining cables. I'd suggest solder sleeves. You'd need a heat gun either way, but this method solders the connection and provides an environmental shield on both ends.
The wires really should be soldered together before putting the heat shrink over the connection. A connection made with this guide could rather easily be broken with a slight pull on the cable. In the worst case, it could cause an electric shock to the user.
