Sostituzione del display di Samsung Galaxy A20e

Scritto Da: Smilzo

Commenti: 17

Sostituzione del display di Samsung Galaxy A20e

Difficoltà

Moderato

Passi

Tempo Necessario

40 minuti

Introduzione

Se il telefono ti è caduto e si è rotto il vetro o l’LCD, con questa guida potrai sostituire il gruppo display del tuo Galaxy A20e e riportarlo come nuovo.

Strumenti

Passo 1

Rimuovi il carrello porta SIM e MicroSD.

please put A20e as main heading not A20

Fix it phones dorchester - 16/12/20

Passo 2

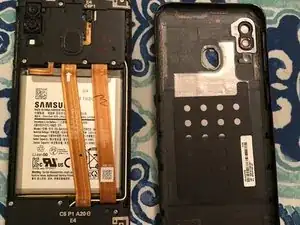

Sgancia la cover posteriore aiutandoti con uno strumento in plastica per fare leva o una iSesamo/Jimmy.
Inseriscilo tra la cornice del display e la scocca laterale e fallo scorrere lungo il bordo, in modo da sganciare completamente le due parti.
Fai attenzione se usi un iSesamo o un Jimmy in quanto sono di metallo e rendono molto facile la rottura di componenti interni. È preferibile usare un utensile in plastica.

Passo 4

Usando un cacciavite Philips #00 rimuovi le 13 viti che fissano la copertura interna.

Passo 5

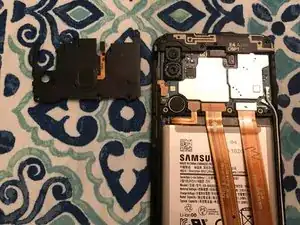

Ora puoi rimuovere la protezione superiore e quella inferiore che coprono rispettivamente la scheda logica e l’altoparlante.

Passo 6

Rimuovi i seguenti connettori:
Connettore batteria;
Connettore Display;
Connettore flat tasti volume/tasto accensione;
Connettore scheda logica inferiore.
Il flat di collegamento della scheda logica inferiore dovrai rimuoverlo anche dalla scheda inferiore, prima di poter continuare la riparazione.
Sul flat che collega la scheda inferiore con la scheda madre c'è una freccia, durante il rimontaggio la freccia va verso la scheda madre principale.

geht gut wenn man eine alte Kreditkarte unter den Akku schiebt.

A V -

Passo 7

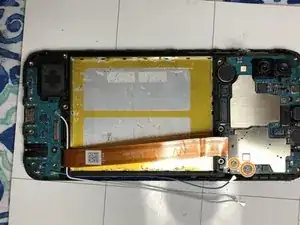

Rimuovi la batteria inserendo alcune gocce di alcool al di sotto della batteria e lasciandole agire per un minuto circa. In questo modo indebolisci la forza del biadesivo che fissa la batteria.
Se vedi che non sono bastate e devi fare molta forza rischiando di piegare o danneggiare la batteria, applica altro alcool in modo da aiutarti di più.
Non forare né piegare mai la batteria.
Durante il rimontaggio ricordati di applicare del nuovo biadesivo per tenere ferma la batteria.

Passo 8

Disconnetti le due antenne dalla scheda madre.
Ricordati la posizione quando rimonti il telefono.
Rimuovi la scheda madre sollevandola dalla parte alta.
Rimuovi il microfono facendo attenzione in quanto è incollato e si danneggia facilmente. Aiutati scaldando un po' quella zona.

Mais pourquoi tu me montes

Mahamoud Diaby -

Passo 9

Rimuovi la vibrazione facendo attenzione in quanto è incollato. Aiutati scaldando un po' quella zona.
Rimuovi la scheda logica inferiore.
Rimuovi l'altoparlante facendo attenzione in quanto è incollato. Aiutati scaldando un po' quella zona.

hier ist noch eine vierte Schraube zu lösen.

A V -

Passo 10

Una volta che hai completato le rimozioni dei componenti, puoi cominciare il riassemblaggio inserendo i componenti sul nuovo display.

what do u mean by remove the power/volume flat and separate plastic from display

Georgie Sheridan - 24/05/21

Ciao,

significa che devi sganciare i connettori dei rispettivi collegamenti

Smilzo - 24/05/21

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

11 commenti

this guide isn’t for a A20 its for an A20e

CPR Jackson TN - 07/12/20

Ciao,il codice completo è A20E SM-A202f .

se cerchi questo codice nelle guide riparazione trovi telefono-Android-Samsung-A- A20e SM-A202f trovi la mia guida del display. Non posso nominarla come la cartella genitore,non so se questo è un bug. Grazie

Smilzo - 07/12/20

If you're gonna re-use the battery I wouldn't use heat, it damages the cells inside of the battery. Just pry with a spudger and have

joey Van beek - 12/01/21

I'm sorry I don't agree with a spudger without adequate heat the battery would bend to be removed. The adhesive is very resistant and the heat must be dosed appropriately for the situation so as not to damage the battery and the other components

Smilzo - 13/01/21

In another vid, to remove the battery “without" heat, the person used “rubbing alcohol” said it consumes the adhesive making it very easy to remove, placing it with a syringe like tip, along both the left and right sides, when the phone is in the normal upright position. And because rubbing alcohol evaporates, it's not harmful to the phone. Then a spudger can be used without brute force. That was a vid for the A205. (2019)

Becky Firestone - 10/03/21

hello, everyone is free to use the method they prefer based on their experience. I use heat adequately. you use the method that gives you the most confidence. Greetings

Smilzo - 10/03/21

Grazie, davvero un ottimo lavoro! Sono riuscita persino io a sostituire il display del cellulare di mia figlia. Ora è come nuovo... In attesa della prossima caduta! Se posso permettermi un piccolo commento, al passo 9 "Rimuovi la scheda logica inferiore" manca "svitando anche la vite che si trova alla destra del connettore della scheda logica inferiore", anche se dalle foto, chiarissime, si vede comunque bene che al passaggio 8 la vite c'era e al 9 non c'è più. Grazie ancora! :-)

Claudia -

Onorato di essere stato utile

Smilzo -

salve, ma se devo sostituire solo il vetro?

Angelo Charlie Vitagliano -

Ciao @angelocharl5424 Sfortunatamente non abbiamo nessun contenuto per sostituire soli il vetro del Samsung Galaxy A20e. Però Internet è pieno di risorse! iFixit è un wiki, quindi sei benvenuto per documentare una guida per questa riparazione quando l’avrai finita! Infine puoi aggiungere questo dispositivo alla lista di richiesta di nuove guide.

Claire Miesch -

salve,sconsiglio fortemente la sostituzione,avrebbe sicuramente un esito disastroso in quanto sono incollati insieme al display ,ci vogliono attrezzature particolare per avere una sostituzione decente. costa molto meno ed hai piu probabilita di riuscita sostituire il gruppo intero. puoio cercare qualsiasi guida qua oppure su youtube di sostituzione vetro (che sia incollato al display) per renderti conto del tipo di lavoro che richiede. saluti
