Sostituzione del gruppo schermo e batteria Samsung Galaxy S21 Ultra

Scritto Da: Alex Diaz-Kokaisl

Commenti: 26

Sostituzione del gruppo schermo e batteria Samsung Galaxy S21 Ultra

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Segui questa guida per sostituire il gruppo schermo e batteria del tuo Samsung Galaxy S21 Ultra con una parte Samsung originale.

Questa guida è stata scritta per il gruppo schermo e batteria Samsung originale. L'assieme è composto da schermo, batteria e cornice insieme in un'unica parte. Assicurati di avere la parte giusta prima di iniziare la riparazione.

Prima di iniziare, fare riferimento al

Error

Documento non trovato.

Example:

[document|<documentid>|<optional title>]

Current text:

[document|2750228390|documento Samsung Self-Repair]

per informazioni sulla sicurezza.

Se la batteria è gonfia, prendi le dovute precauzioni. Prima di smontare il dispositivo, scarica la batteria completamente. Ciò riduce il rischio di un pericoloso evento termico se la batteria viene danneggiata accidentalmente durante la riparazioneLa riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte per trovare aiuto.

Nota: Mantenere la resistenza all'acqua dopo la riparazione dipende da quanto bene viene riapplicato l'adesivo, ma il tuo dispositivo perderà la sua valutazione IP (Protezione Ingresso).

Strumenti

Ricambi

Samsung Galaxy S21 Ultra (USA) Screen and Battery - Genuine

Passo 1

Inserisci uno strumento di espulsione della SIM, una punta o una graffetta raddrizzata nel foro del vassoio della scheda SIM sul bordo superiore del telefono.
Premi lo strumento di espulsione della SIM nel foro del vassoio della scheda SIM per espellere il vassoio della scheda SIM.
Rimuovi il vassoio della scheda SIM.
Se hai inserito accidentalmente lo strumento di espulsione della SIM nel foro del microfono, non preoccuparti! Probabilmente non ha danneggiato il microfono.

Passo 2

Scollega e spegni il tuo telefono prima di iniziare.
Prepara un iOpener e applicalo sulla scocca posteriore per almeno tre minuti per allentare l'adesivo sottostante.
Un asciugacapelli, una pistola termica, o una piastra riscaldante potrebbero anch'esse essere utilizzate, ma fai attenzione a non surriscaldare il telefono: il display e la batteria interna sono entrambi suscettibili a danneggiamenti da calore.

I have had no luck with the iOpener so far after heating it for 30 seconds. At what temperature does the glue become loose? I noticed that the iOpener heated up the back of the phone to up to 110F (43 C).

Imtiaz Chowdhury -

Hi Imtiaz,
if you're struggling to get the adhesive loose enough you can try to reapply the iOpener several times or try using a hair dryer or heat gun instead. In terms of temperature, I'm afraid I can't give you an exact number for when it's high enough for the adhesive to loosen, as that varies by manufacturer and model.

Dominik Schnabelrauch -

Passo 3

Posiziona e premi una ventosa sul lato inferiore della cover posteriore, il più possibile vicino al bordo.
Se la scocca posteriore è molto rotta, coprirla con uno strato di nastro adesivo trasparente potrebbe far aderire la ventosa. In alternativa, è possibile usare del nastro adesivo molto forte al posto della ventosa. Se tutto il resto fallisce, puoi incollare la ventosa sul coperchio rotto.
Alza la cover posteriore con la ventosa per formare una piccola fessura tra la scocca e il telaio.
Se hai problemi nel formare una fessura, applica più calore per ammorbidire ulteriormente l'adesivo. Segui le istruzioni dell'iOpener per evitare il surriscaldamento.
Inserisci un plettro di apertura nella fessura che hai formato.
Fai scivolare il plettro di apertura sull'angolo inferiore sinistro per tagliare l'adesivo.
Lascia il plettro di apertura in posizione per evitare che l'adesivo riaderisca.

Passo 4

Inserisci il secondo plettro di apertura sotto al bordo inferiore del tuo telefono.
Trascina il plettro verso l'angolo destro inferiore per staccare l'adesivo.
Lascia il plettro in quella posizione per prevenire la richiusura dell'adesivo.

Passo 5

Se l'adesivo diventa difficile da tagliare, molto probabilmente si è raffreddato. Usa il tuo iOpener per due o tre minuti per scaldarlo di nuovo.
Inserisci un terzo plettro di apertura nell'angolo in basso a destra del telefono.
Fai scorrere il plettro di apertura lungo il lato destro del tuo telefono per tagliare l'adesivo.
Lascia il plettro di apertura nell'angolo in alto a destra per evitare la richiusura dell'adesivo.

Passo 6

Quando tagli vicino al gruppo della fotocamera, inserisci solo la punta del plettro (circa 4-5 mm) per evitare di danneggiare o sporcare la fotocamera.
Inserisci un quarto plettro sotto l'angolo in alto a destra del telefono.
Fai scorrere il plettro lungo il bordo superiore per tagliare l'adesivo.
Lascia il plettro nell'angolo in alto a sinistra per evitare che l'adesivo si rincolli.

Passo 7

Inserisci un quinto plettro sotto l'angolo in alto a sinistra.
Fai scorrere il plettro lungo il bordo sinistro della cover posteriore per tagliare l'adesivo rimasto.
Quando tagli vicino al pulsante di accensione, inserisci solo la punta del plettro (circa 3-4 mm) per evitare di danneggiare il cavo flessibile del pulsante di accensione e volume.

Passo 8

Rimuovi la cover posteriore.
Durante il riassemblaggio:
Questo è un buon punto per accendere il telefono e testare tutte le funzioni prima di sigillarlo. Assicurati di spegnere completamente il telefono prima di continuare a lavorare.
Rimuovi eventuali pezzi di adesivo con un paio di pinzette o con le dita. Applica del calore se hai problemi a separare l'adesivo
Usa un po' di alcol isopropilico ad alta concentrazione (oltre il 90%) per rimuovere eventuali residui di adesivo.
Se stai utilizzando adesivi pretagliati Samsung, segui questa guida.
Se stai usando il nastro biadesivo, segui questa guida.

Passo 9

Inserisci un plettro di apertura sotto l'estremità inferiore sinistra del gruppo dell'antenna NFC e della bobina di ricarica.
Fai scorrere con cautela il plettro di apertura lungo il bordo inferiore sinistro del gruppo per separarlo dalla batteria.

Note: Separate the charging coil from the battery only. The NFC antenna, charging coil, and loudspeaker will be removed as an assembly in step 15.

Blaine Phillips -

Passo 10

Usa uno spudger per scollegare la bobina di ricarica sollevando il connettore dalla sua presa.

Passo 11

Usa uno spudger per scollegare l'antenna NFC sollevando il connettore dalla sua presa.

Passo 12

Usa un cacciavite a croce Phillips per rimuovere le cinque viti lunghe 3,9 mm che fissano il gruppo antenna NFC e bobina di ricarica.
Se stai rimontando con il kit Samsung Self-Repair, assicurati di sostituire le viti con quelle nuove etichettate #3427.

Passo 13

Utilizza un cacciavite a croce Phillips per rimuovere le quattro viti lunghe 3,9 mm che fissano il gruppo altoparlante.
Se stai rimontando con il kit Samsung Self-Repair, assicurati di sostituire le viti con quelle nuove etichettate #3427.

Passo 14

Inserisci la punta di uno spudger tra il telaio e la tacca in alto a sinistra dell'altoparlante.
Fai leva con lo spudger per liberare l'altoparlante dalle sue clip di plastica.

When reconnecting this be sure the left end (power button side) is inserted under the edge of the frame so that the piece is level with the frame. Then push the other sides in to hear a definite snap on the right and bottom.

Thomas Hayes -

Passo 15

Usa un paio di pinzette o le dita per rimuovere con attenzione l'antenna NFC, la bobina di ricarica e il gruppo altoparlante.
Metti da parte l'assieme. Lo riutilizzerai durante il rimontaggio.

I think the thicker main cable is shown backwards (`Main` connection part of the cable is put on the daughterboard/subboard, and the vice versa is also true)

Antonio GB - 14/10/23

Passo 16

Utilizza uno spudger per alzare e disconnettere il connettore a pressione della batteria.

Passo 17

Utilizza uno spudger per alzare e disconnettere i connettori a pressione dei cavi di interconnessione primario e secondario sulla scheda madre.

Passo 18

Utilizza uno spudger per disconnettere il cavo di interconnessione secondario dalla scheda figlia sollevando il connettore inferiore dalla presa.
Usa le dita o un paio di pinzette per rimuovere con attenzione il cavo di interconnessione secondario.
Metti da parte il cavo. Lo riutilizzerai durante il rimontaggio.

Personnellement je trouve que c'est moins risqué d'endommager les flex en les laissant branchés au circuit de charge

Olivier Fafard -

Passo 19

Usa uno spudger per disconnettere il cavo di interconnessione primario dalla scheda figlia facendo leva sul connettore inferiore dalla sua presa.
Usa le dita o un paio di pinzette per rimuovere con attenzione il cavo di interconnessione principale.
Metti da parte il cavo. Lo riutilizzerai durante il rimontaggio.

Passo 20

Usa un cacciavite a croce Phillips per rimuovere le tre viti lunghe 3,4 mm che fissano la scheda di ricarica.
Se stai rimontando con il kit Samsung Self-Repair, assicurati di sostituire le viti con quelle nuove etichettate #3428.

Before the next step double check to be sure you removed the sim card tray, or you will likely break a piece off inside the charging board.

Thomas Hayes -

Hi Thomas.

Thank you for the comment! I forgot to add the SIM card tray removal step to the beginning. I have added it!

Alex Diaz-Kokaisl -

Passo 21

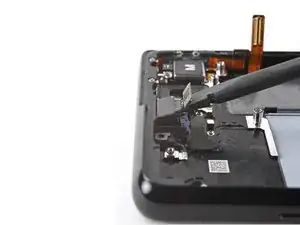

Inserisci l'estremità appuntita di uno spudger sotto il bordo sinistro della scheda di ricarica accanto al connettore del cavo flessibile principale.
Usa lo spudger per sollevare la scheda di ricarica.

Passo 22

Usa un paio di pinzette smussate o le dita per rimuovere la scheda di ricarica. Inizia sollevando il bordo superiore e poi fai scorrere con cautela il connettore USB-C fuori dalla sua rientranza.

Passo 23

Usa uno spudger per sollevare e scollegare il connettore a pressione dell'antenna 5G mmWave sinistra.

Passo 24

Usa uno spudger per sollevare e scollegare il connettore a pressione dell'antenna 5G mmWave destra.

Passo 25

Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 3,4 mm che fissano le antenne 5G mmWave.
Se stai rimontando con il kit Samsung Self-Repair, assicurati di sostituire le viti con quelle nuove etichettate #3428.

Passo 26

Usa la punta di uno spudger per sollevare la linguetta della vite inferiore della staffa dell'antenna 5G mmWave destra.
Usa le pinzette o le dita per rimuovere l'antenna 5G mmWave destra.
Metti da parte l'antenna. La riutilizzerai durante il rimontaggio.

Passo 27

Usa la punta di uno spudger per sollevare la linguetta della vite inferiore della staffa dell'antenna 5G mmWave sinistra.
Usa le pinzette o le dita per rimuovere l'antenna 5G mmWave sinistra.
Metti da parte l'antenna. La riutilizzerai durante il rimontaggio.

when reinstalling my kit I purchased came with new brackets that go around the antenna and have some adhesive on them. These instructions did not discuss or show replacing the brackets and I am not sure it was entirely necessary to replace the brackets, but I did after first warming the antenna up with a heat gun to separate the bracket from the antenna. This was done on both the left and right antenna and attention must be paid to ensure the right bracket is being replaced as there is a slight difference between the left and right bracket.

John -

Passo 28

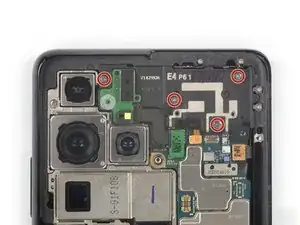

Utilizza un cacciavite a croce Phillips per rimuovere le quattro viti lunghe 3,9 mm che fissano il gruppo dell'altoparlante dell'auricolare e del modulo AF laser.
Se stai rimontando con il kit Samsung Self-Repair, assicurati di sostituire le viti con quelle nuove etichettate #3427.

Passo 29

Usa uno spudger per scollegare il modulo AF laser e i cavi flessibili dell'altoparlante dell'auricolare facendo leva sui connettori dalla loro presa.

Passo 30

Afferra l'angolo inferiore destro del gruppo dell'altoparlante auricolare e del modulo AF laser con un paio di pinzette a punta smussata e sollevalo con cautela verso l'alto.
Rimuovi il gruppo dell'altoparlante auricolare e del modulo AF laser.
Metti da parte il modulo. Lo riutilizzerai durante il rimontaggio.

Passo 31

Usa uno spudger per scollegare i cavi flessibili dell'impronta digitale nel display e dell'antenna facendo leva sui connettori dalla loro presa.
Piega con cautela entrambi i connettori lateralmente per liberare la scheda madre.
Non piegare i cavi in modo brusco e piegali solo per evitare danni ai cavi.

Ceci n'est pas le connecteur pour le lecteur d'empreintes digitales, c'est le connecteur du circuit capteur stylus pour l'utilisation du S Pen non?

Olivier Fafard -

C'est possible. that is it for my French. I asked ifixit votre question.

Thomas Hayes -

Passo 32

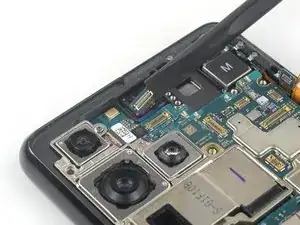

Usa uno spudger per scollegare il cavo della fotocamera frontale facendo leva verso l'alto dal connettore dalla sua presa.

It is more difficult than I have expeienced to get the S21 front camera back in correctly. First I recommend putting it in AFTER you replace the motherboard. In a well lit room be sure you can see the lense squarely in place from the front of the phone. Or take this opportunity to test your phone by first connecting the three straps across the battery and the three connectors at the left top of the battery and turning the phone on. For sure test the vibrator and all the cameras, particularly the selfie camera, to look for blurriness.

Thomas Hayes -

Passo 33

Usa uno spudger per scollegare il cavo flessibile del pulsante di accensione sollevando il connettore dalla sua presa.
Piega con cautela il connettore di lato per liberare la scheda madre.

This byuttoncan be difficult to put on again. I think tweezers can help position it.

Thomas Hayes -

Passo 34

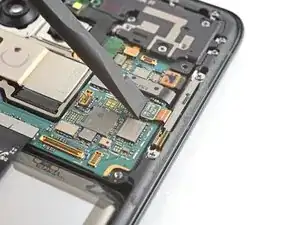

Usa uno spudger per sollevare e scollegare il connettore a pressione del cavo del display.

Passo 35

Usa le pinzette o le dita per piegare il cavo del display lontano dal dispositivo.

Passo 36

Utilizza un cacciavite a croce Phillips per rimuovere la vite da 3,9 mm che fissa il modulo della fotocamera.
Se stai rimontando con il kit Samsung Self-Repair, assicurati di sostituire la vite con una nuova etichettata #3427.

Passo 37

Inserisci uno spudger sotto il bordo superiore della scheda madre accanto al motore di vibrazione.
Ruota lo spudger per sollevare e allentare la scheda madre.

Passo 38

Rimuovi con attenzione la scheda madre.
Evita qualsiasi movimento brusco durante la rimozione e assicurati che nessuno dei cavi flessibili sia impigliato nella scheda madre per evitare di strapparli.

When putting the MB back in be careful to keep the front camera and three connectors on the right (3 assumung you are including the possible S-pen connector) on top ot the MB.

Thomas Hayes -

Passo 39

Applica un iOpener riscaldato alla fotocamera frontale per 90 secondi.

Passo 40

Inserisci uno spudger nello spazio tra la cornice e la fotocamera frontale.
Fai leva con lo spudger per separare la fotocamera frontale dalla cornice.
Se hai problemi a separare la fotocamera frontale dalla cornice, applica più calore.
Usa le pinzette o le dita per rimuovere la fotocamera frontale.
Metti da parte la fotocamera. La riutilizzerai durante il rimontaggio.

Passo 41

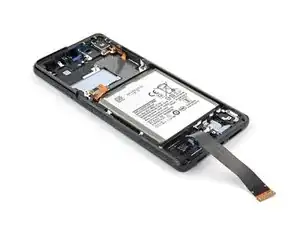

Ora ti rimane solo il gruppo schermo e batteria.
Confronta la tua nuova parte di ricambio con la parte originale: potrebbe essere necessario trasferire i componenti rimanenti o rimuovere i supporti adesivi dalla nuova parte prima dell'installazione.

Passo 42

Durante il rimontaggio, segui queste istruzioni per reinstallare la tua fotocamera anteriore:
Sgancia l'adesivo della fotocamera anteriore dal suo supporto e applica l'estremità adesiva sulla cornice.
Utilizza una pinzetta o le dita per tirare la linguetta ed esporre lo strato superiore dell'adesivo.
Inserisci la fotocamera anteriore e applica pressione per farla aderire alla cornice.

You may want to use the adhesives that come with screen repair kit for front camera and to put the phone back cover.

Imtiaz Chowdhury -

Be sure to align the camera adhesive correctly by aligning it with the profile of the front of the camera and do not assume the tab will point down during installation. In my case the tab was on the right side for proper position of the adhesive..

Blaine Phillips -

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso ed esegui le azioni opposte, ad esempio "riattacca" invece che "rimuovi". Salta i passi che usano calore e per cui serve fare leva e presta molta attenzione ai punti 📌 mentre lavori su ogni passo.

Dopo aver completato la riparazione, scarica l'app Samsung Members dal Galaxy Store o dal Play Store e segui il documento Samsung Self-Repair (a partire da pagina 10) per assicurarti che il tuo dispositivo sia perfettamente funzionante.

Scarica il Self Repair Assistant sul tuo dispositivo e segui il documento di autoriparazione di Samsung (a partire dalla pagina 11) per eseguire un reset del ciclo della batteria.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte per trovare aiuto.

Autore

Alex Diaz-Kokaisl

Membro da: 16/01/22

117664 Reputazione

10 commenti

How do we seal the back cover after replacing the screen? iFixit toolset does not come with glue or adhesive. It is not clear if the screen replacement part already has adhesive on it.

Imtiaz Chowdhury -

Save yourself a lot of hassle and don't separate the camera lens assy from the back cover. Then during reassembly withr pre-cut adhesive, cut that section away at the small lines indicated on the adhesive.

Blaine Phillips -

The back cover is glass... not plastic, so be careful..... use regular intervals of heat applications. Apply 10x the heat it says....

because the glue is strong. The older the phone the more stubborn the adhesive. Worse case scenario you might need to by the back cover.

We cracked ours a little but was reusable....

jackie brennecke -

My screen replacement kit came with an adhesive cutout labeled as "G998 TAPE 3RD MIC HOLD TAPE". After much searching I was unable to find anywhere in these instructions or on the phone where it discussed using this adhesive. I am unsure where in the phone the adhesive goes. Clarification would be appreciated. I suspect it may go under the camera assembly but in these instructions that is removed whole with the motherboard so it may be an unnecessary item.

John -

Thanks for the guide on how to replace the screen. My wife's S21 Ultra is working great and I look like the hero. My only suggestion is to add an how to add the Samsung adhesive strips and where they go. @john84651 Thanks for the tip on removing the adhesive from the antennas.

Chris K - 19/07/23

Excellent guide. Had to question my sanity on the 5g mm wave antennae part , I have a UK exynos which doesn't have these parts! But took about 2 hours. Be careful with the microwaving of the iremover. I have a standard 800w microwave, 2 mins not hot enough, 3 mins burst it. But it managed to retain enough heat to complete the repair, just put in a tesco bag so as not to get blue gel everywhere. Also used the official samsung guide as the kit direct from Samsung has adhesive, so you'll want to cross reference that to see where it all goes. Perfect fix, will try not to drop in the road again ( even had a case and screen protector....)

James K -

Hi guys.

Have any of you come across the S21 Ultra display going off without any reason? ie No water damage, no impact, it simply went black while i was watching a video online. There was sound when the screen went off momentarily but once i tried rebooting the phone nothing.
The whole screen is black when i force a restart & it does vibrate to say it is booting up but when it went off, i had it in silent mode so cannot hear if it does actually boot up. Ive tried connecting it to my pc but again, nothing., This is more than likely due to me previously connecting via Samsung Flow.
I love this phone & have removed the rear cover & disconnect the battery via the connector inside but again, this has done nothing.

I have a hunch the whole display may need replacing but it's quite an expensive gamble if maybe the problem is mainboard graphics related.

Any help would be greatly appreciated.

Gazza

gazza667 -

This is unfortunately common on the 21 I don't know the cause but replacing the display fixed it and thankfully all my stuff was still there. Best of luck.

John -

Thanks for your reply mate. I've gone right in now and taken the screen assembly out. It looks like the ribbon cable to the display has gone weak. So I've ordered a service pack screen and frame. I'm confident this will sort it.

gazza667 -

The guide is missing any mention of the connector for S-Pen functionality. I believe it is the connector in the upper right corner with 6 tri-tip screws. If transferring to a new LCD/frame you may need to get it off the old phine, unless you see it came with the new LCD/frame (mine did not).

Thomas Hayes -
