Sostituzione del lettore ottico in un PowerMac G4 Quicksilver

Scritto Da: Ryan Bylard
  • Commenti: 1
Sostituzione del lettore ottico in un PowerMac G4 Quicksilver

Difficoltà

Facile

Passi

9

Tempo Necessario

5 - 10 minuti

Introduzione

Riparazione del lettore ottico in un Power Mac G4 Quicksilver

  1. MI3MLXaxZt2N2WyU

    • La maniglia da usare per aprire il computer si trova sulla parte in alto del pannello laterale destro.

  2. 2gTC6EkIwJDejnfC
    2gTC6EkIwJDejnfC
    2ucGgBJmyDkABGQ4

    • Afferrare la maniglia circolare e tirare

  3. Nm4mRELLtcYI4YYI

    • Il tuo computer è ora aperto e pronto per la riparazione.

  4. 4Vm2woXOMhSqUTNc

    • Il lettore CD/DVD si trova nella parte superiore sinistra del case.

  5. ILZJlcRZsHSiZPNp
    ILZJlcRZsHSiZPNp
    GopxwHxqDUxPrHRY

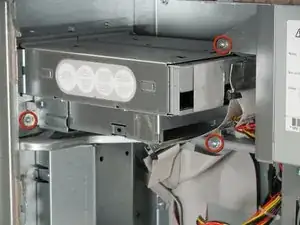

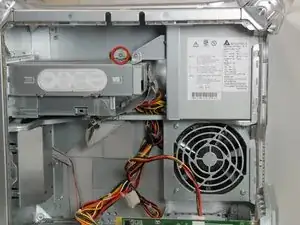

    • Vi sono 4 viti da rimuovere.

    • La prima vite può essere identificata in figura.

    • Le viti rimanenti sono indicate nelle immagini seguenti.

  6. k4eDYRPMPRPsPOWE

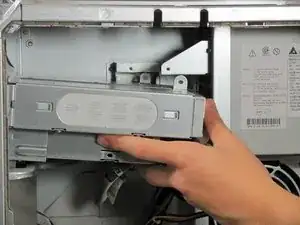

    • Rimuovere il vano contenente il lettore ottico (e l'eventuale lettore zip) dalla parte frontale del computer e quindi estrarlo.

    Had to detach the cables before I could slide the drive out because no space to slide back. My drive is about 10mm longer than that in the picture.

    Brains -

  7. DPiQwvFPOYvBTUak

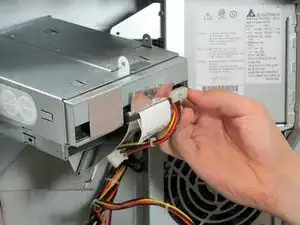

    • Staccare i due cavi connessi alla parte posteriore del lettore ottico (ripetere l'operazione per l'eventuale lettore zip eventualmente presente).

    • I cavi piatti possono essere rimossi tirando la linguetta argentata. Il cavo colorato (alimentazione) può essere rimosso afferrando la parte in plastica del connettore da ambo i lati e tirando con relativa forza.

  8. NTI21w4ERM2qVHbc

    • Rimuovere le quattro viti che tengono fissato il lettore ottico.

  9. JBbtNpDCx21oBT2g

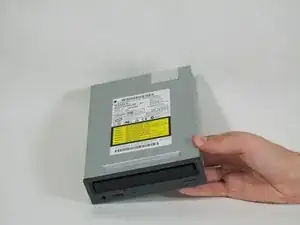

    • Spingere la parte posteriore del lettore ottico (a fianco dei connettori) per far scorrere il lettore fuori dal vano.

    • Il tuo lettore ottico è ora pronto per essere sostituito.

Conclusione

Per riassemblare il dispositivo, seguire le istruzioni in senso inverso.
