Sostituzione del pannello posteriore del TomTom XXL 540

Scritto Da: Mike Sollars
  • Commenti: 0
Sostituzione del pannello posteriore del TomTom XXL 540

Difficoltà

Moderato

Passi

6

Tempo Necessario

30 minuti - 1 ora

Introduzione

Questa guida mostra come sostituire il pannello posteriore su un TomTom XXL 540.

  1. BfxOnApTYB51LtUu
    BfxOnApTYB51LtUu
    fADbO6SqqyKrZIGw

    • Usando le pinzette, rimuovi l'adesivo sul fondo del dispositivo per scoprire le due viti T5.

    • Utilizzare il cacciavite Torx T5 per svitare le due viti.

  2. EoZEeoAHGIEPZXCS

    • Utilizzare un cacciavite a punta piatta o uno spudger per aprire il frontalino.

  3. iiq2XsNcEUGOMvWf

    • Rilascia il cavo a nastro che collega i due lati.

  4. bDMR1fpjZxSg2V1m

    • Identifica la scheda madre verde.

    • Usa il cacciavite Torx T5 per svitare le tre viti che fissano la scheda madre in posizione.

  5. cgBBuPotSbxBZon1

    • Rimuovere e scollegare la scheda madre e la batteria dal pannello posteriore.

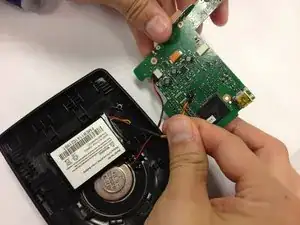

  6. yTf1VNHRNAsILeeJ

    • Collega la scheda madre e la batteria al nuovo pannello posteriore.

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.
