Sostituzione del pannello solare TI-30 XS Multiview Texas Instruments

Scritto Da: Aaron Feinstein
  • Commenti: 7
Sostituzione del pannello solare TI-30 XS Multiview Texas Instruments

Difficoltà

Moderato

Passi

7

Tempo Necessario

15 - 25 minuti

Introduzione

Questa guida richiederà una nuova parte del pannello solare e alcune saldature. Se non sei sicuro di come saldare, consulta la soldering guide.

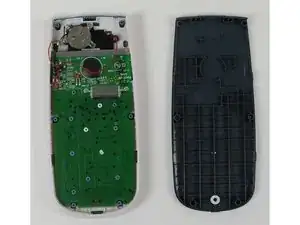

  1. RJYXyxDMHvgkKIVK
    RJYXyxDMHvgkKIVK
    4jqlFo2GHPsoh1Cy

    • Se una vite non si svita, non forzarla. Forzandola potresti spanarla. Leggi la guida Come rimuovere una vite danneggiata se è già spanata.

    • Usando un cacciavite a croce #00, svita le sei viti a croce Phillips da 6 mm.

    • Usa lo spudger per fare leva nello spazio tra la copertura posteriore e il corpo bianco per rimuovere la copertura.

    I didn’t have a spudger but a flat 3/32” jeweler’s screwdriver worked just as well. Also, the battery slides out the side, nothing to undo. I slid it out using a jeweler’s screwdriver. (Don’t touch any electrical components or traces with the metal tip.) If you’re not sure the battery is good, turn the unit over and see if there is anything displaying, or run a test operation like 2 x 2 etc. to check before putting the back into place.

    Therese S -

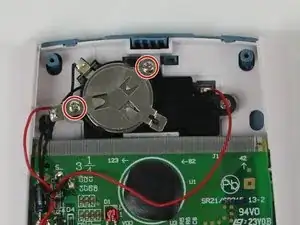

  2. VEDKU6wRNUTBLHbm

    • Usando un cacciavite a croce Phillips #00, svita le due viti da 3 mm posizionate vicino al bordo superiore della calcolatrice.

    • Solleva la copertura in metallo della batteria e mettila da parte.

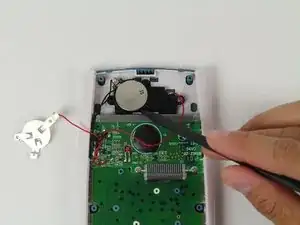

  3. RUCFaGWKZxG4lPIH

    • Usa lo spudger per sollevare la batteria dal suo supporto nero.

    Funktioniert beim 30X Pro Multiview gleich?

    Dihydrogen Dioxide -

    Is a spudger really necessary. I don't have it, just the phillips 00 screwdriver. Do I need to go out and buy one of these?

    Abdullah Siddiqui -

    You can just use a fingernail to open it.

    Jeffrey Johnson -

    • Inserisci la nuova batteria CR2032. Non inserire mai una batteria diversa.

    • Rimonta seguendo i passi 2 e 1 al contrario.

    And if the calculator doesn’t turn on if you press “on”,

    press the “reset” button on the back.

    Arne Cl -

    my TI-30XS battery was mounted directly onto the circuit board under a metal clip, the black battery holder doesn't exist at all. Anyway the battery is the still the same CR2032.

    Ole Debess -

  5. k2JFilqIxQShkCQI

    • Usa il cacciavite Phillips #00 per rimuovere l'unica vite Phillips da 3 mm che tiene il pannello solare in posizione.

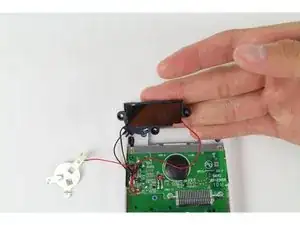

  6. oQb5rBgDPSumAcqI

    • Fai attenzione a non estrarre troppo il pannello solare, poiché i fili che lo collegano alla calcolatrice sono fragili e potrebbero strapparsi.

    • Estrai con cautela il pannello solare dalla calcolatrice, come mostrato nella figura.

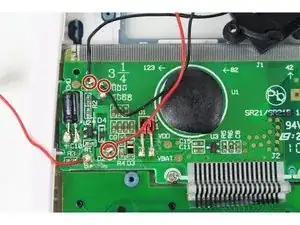

  7. SCrgD2ObLnpZoJA3

    • Il condensatore potrebbe non essere scarico. Procedi con cautela.

    • Dissalda i tre fili dalla scheda madre.

    • La guida per dissaldare può essere trovata qui.

    • Per risaldare i fili dal nuovo pannello solare alla scheda madre della calcolatrice, prendi nota del colore e della posizione dei fili prima di rimuoverli.

Conclusione

Per riassemblare il tuo dispositivo, segui queste istruzioni in ordine inverso.
