Sostituzione dell'unità ottica dell'iMac Intel EMC 2105 ed EMC 2118 da 20"

Scritto Da: Walter Galan
  • Commenti: 5
Sostituzione dell'unità ottica dell'iMac Intel EMC 2105 ed EMC 2118 da 20"

Difficoltà

Moderato

Passi

7

Tempo Necessario

Nessuna stima

Introduzione

Sostituzione di un'unità ottica danneggiata per la lettura dei CD.

  1. UsWUKUmMHNgTZG6Y

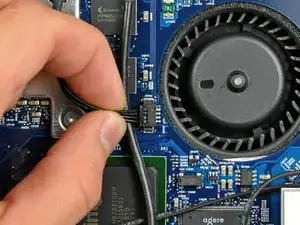

    • Scollegare il cavo del sensore termico dell'unità ottica estraendone il connettore dal connettore femmina sulla scheda logica.

    • Estrarre il connettore in senso parallelo alla superficie della scheda logica.

  2. MFe6FWGgK1J1cGPa

    • Rimuovere le due viti Torx T6 da 3,6 mm che fissano il connettore del cavo piatto dell'unità ottica alla scheda logica.

  3. QPKpSSjLoQGEcCOE

    • Utilizzare l'estremità piatta di un inseritore per rimuovere il connettore del cavo piatto dell'unità ottica dalla scheda logica.

    • La rimozione del connettore avviene più facilmente rimuovendolo dalla parte superiore o inferiore.

    • Piegare il cavo piatto dell'unità ottica allontanandolo dalla scheda logica.

    • Fare molta attenzione durante lo spostamento del cavo piatto dell'unità ottica poiché è delicato e può rompersi facilmente.

    justa a question, I cant figure… is this connection on iMac board a SATA or PATA (IDE)? I was thinking on add a second ssd on my old iMac 20, 2.16 so I can make a raid 0.

    Vitor -

  4. fxVJdIQnbkTOILJ6
    fxVJdIQnbkTOILJ6
    RbQq5dDyXwfNF4nk

    • Sembra che i tecnici Apple non abbiano tenuto in conto la flessibilità e la rigidità dei materiali, pertanto la rimozione dell'unità ottica è particolarmente difficoltosa poiché le staffe si piegano eccessivamente. I passaggi successivi richiedono pazienza e una buona dose di forza.

    • Inserire l'estremità piatta di un inseritore nello spazio fra l'unità ottica e la staffa, fino a toccare il case.

    • Tenere l'inseritore il più vicino possibile all'estremità dell'unità ottica e premere la linguetta di sgancio con il pollice tirando verso di sé.

    • La forma del cuneo dell'inseritore potrebbe farlo scivolare fuori dall'apertura verso l'utente. Premere l'inseritore verso il case posteriore durante la pressione della linguetta di sgancio.

    Just take out the rear screw by the latch near the logic board, then concentrate on releasing the latch on the other side by the method shown in the pic,when you have relased that side of the drive hold the drive up enough so that you can release lower latch with a long bladed thin screwdriver by going under the drive and pushing downwards on the latch leg to release it and pulling up gently on the drive,works like a charm !

    Supadupa -

  5. lLonQqIBRef4kOWF

    • Rimuovere le due viti Torx T10 da 6 mm dal lato dell'unità ottica.

    • È consigliabile poggiare l'iMac su un tavolo prima di rimuovere le viti, al fine di prevenirne la caduta dietro la scheda logica.

    It seems that you can wait to remove these two screws until step 29, since you release the optical drive from the chassis with the plastic

    fabiendaguerre -

    Agreed, no need to do this step with the drive in the computer since you're taking it out. Reduces the chance of dropping a screw inside and having to remove it.

    maccentric -

  6. Q2RGCewiRpUkJBsG
    Q2RGCewiRpUkJBsG
    JNDyrkjTeL1y6uLA

    • Con le dita, sganciare la linguetta inferiore dell'unità ottica dalla parte posteriore del case.

    The pictures and description on this step need help. What it's trying to tell you is to undo the clip like the one in step 20, this time do the side near the fan.

    maccentric -

  7. HQX1hwH2Cbm3atwE
    HQX1hwH2Cbm3atwE
    yWqPZRfqtj5aVf2E

    • Estrarre l'unità ottica dal case posteriore, facendo attenzione a non spezzare i due piedini di plastica sporgenti nel case posteriore vicino all'estremità aperta dell'unità.

Conclusione

Per riassemblare il dispositivo, seguire queste istruzioni in ordine inverso.
