Introduzione
Quando il tuo laptop diventa troppo caldo, segui questa guida per sostituire la pasta termica della CPU e rimuovere la polvere per ottenere una migliore performance.
Mentre segui questa guida, rimuovi ogni polvere che vedi per ottimizzare le prestazioni del tuo laptop. Puoi utilizzare un semplice pennello per pittura o un compressore/aria compressa.
È altamente consigliato utilizzare strumenti anti-statici per evitare danni!
Ricambi
-
-

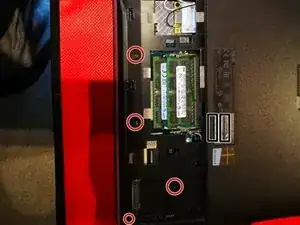

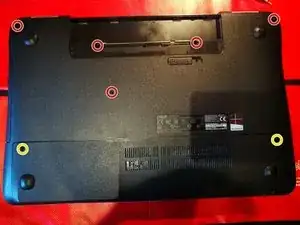

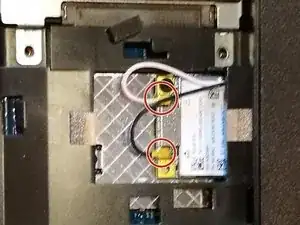

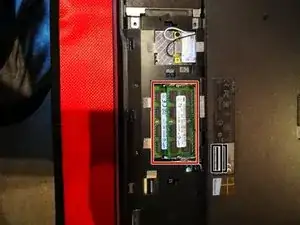

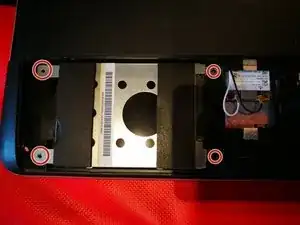

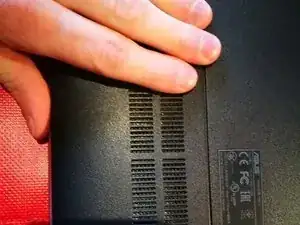

Rimuovi le viti contrassegnate.
-

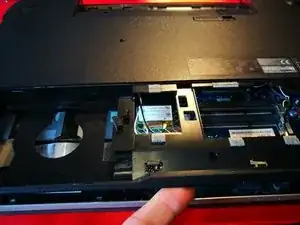

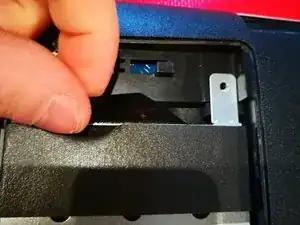

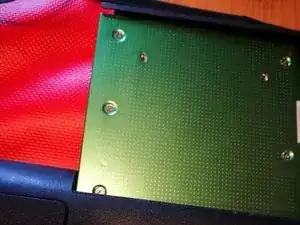

Rimuovi con attenzione l'HDD, tirando la linguetta di plastica nera.
-
-
-

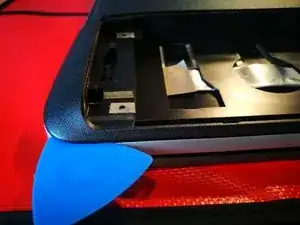

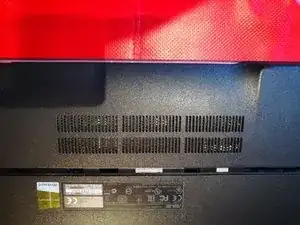

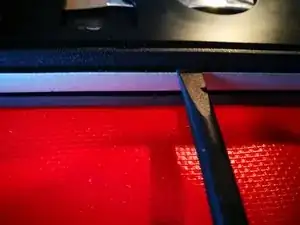

Partendo dal bordo, tirare il plettro. Scorrere da sinistra a destra/ da destra a sinistra per creare un'apertura.
-

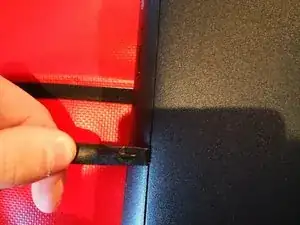

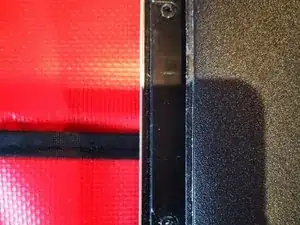

Quando c'è un'apertura, utilizza una spatolina per separare il resto del lato inferiore della custodia. Scorri la spatola lungo tutto il lato inferiore con attenzione e precisione.
-
Scorri ulteriormente con la spatola verso il lato in cui ci sono meno porte (una porta USB). Se necessario, puoi anche utilizzare un plettro. Ricorda di procedere con cautela per evitare danni alla custodia o al contenitore.
-
-
-
Usa la spatola dal bordo verso il basso, fino a raggiungere la porta di rete.
-

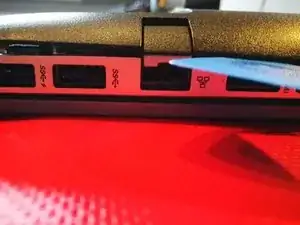

Dietro la porta di rete , provare ad inserire un plettro per creare una nuova apertura.
-
Quando finito, scorrere con la spatola per tutto il resto della porta di rete.
-
-
-

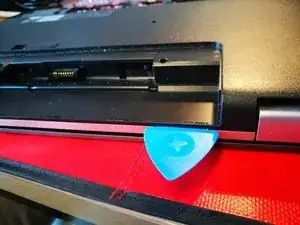

Usare un plettro per creare un'apertura al lato della batteria. Prova ad aprire il lato della batteria solo con un plettro. Utilizza la spatola solo quando necessario su questo lato.
-
-
-
Solleva la custodia (con un dito o la mano), in modo che l'intera custodia si sganci.
-

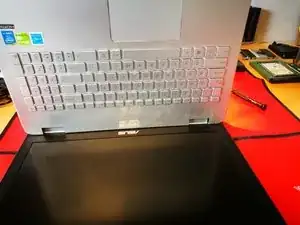

Apri il computer. Capovolgi il computer.
-
-
-
Tira verso il basso la tastiera, ma non troppo.
-

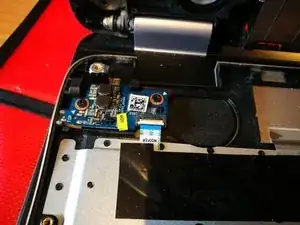

Rilascia il connettore dello schermo, tirando la parte di plastica (segnata in rosso).
-

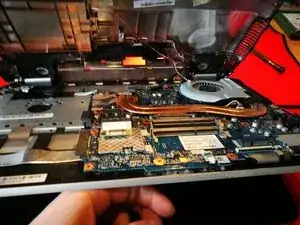

Posiziona il computer ad un angolo di 90 gradi, quindi rimuovi con attenzione la custodia.
-
-
-

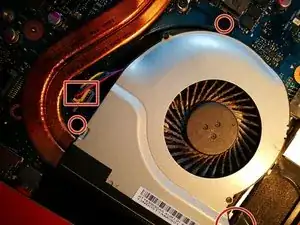

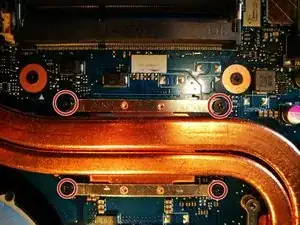

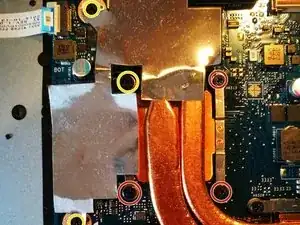

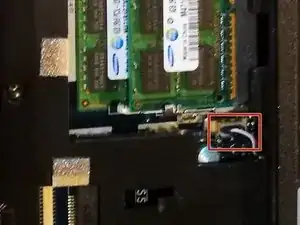

Rimuovi le viti contrassegnate in rosso e disconnetti il connettore contrassegnato in rosso.
-
Se lo desideri puoi rimuovere anche le viti contrassegnate in giallo.
-
-
-

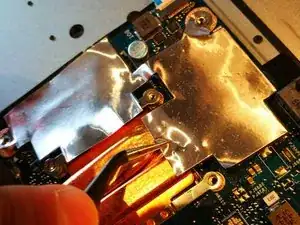

Rilascia un po' lo strato di isolamento in alluminio, in modo da rendere possibile la rimozione dell'unità di raffreddamento.
-

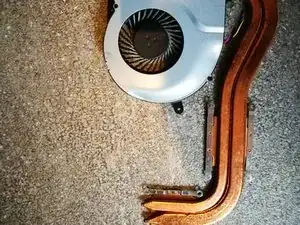

Rimuovi l'unità di raffreddamento completa (sollevala).
-
-
-

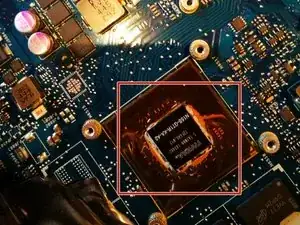

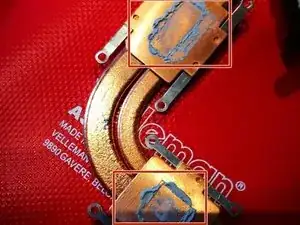

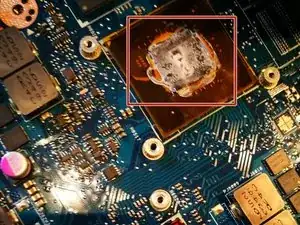

Rimuovere la pasta termica (essiccata) dell'unità di raffreddamento.
-

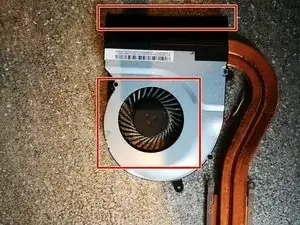

Pulire la polvere, utilizzando aria compressa, o un pennello.
-
-
-

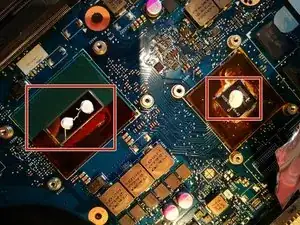

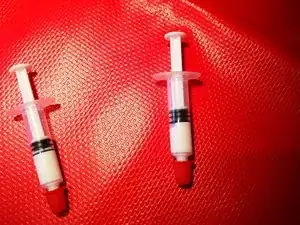

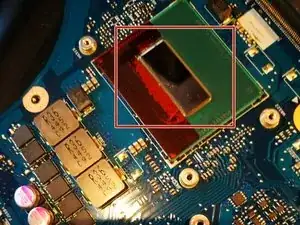

Metti una goccia sul processore, due sulla scheda video. Non utilizzarne molta, potrebbe contrastare il processo di raffreddamento.
-

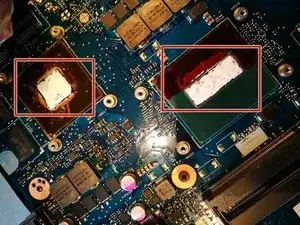

Dividi delicatamente la pasta termica come sull'immagine, su tutta la parte "metallica" dei chip.
-
-
-

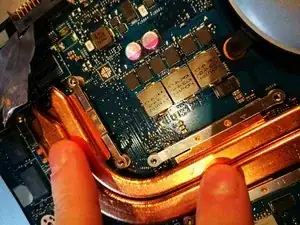

Tira indietro l'unità di raffreddamento e spostala delicatamente con due dita, in modo che la pasta di raffreddamento si divida meglio.
-
Quando hai fatto, rimuovi l'unità e controlla se la pasta è divisa bene.
-
Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso. Mentre smonti e rimonti, rimuovi ogni polvere che vedi per ottenere migliori prestazioni.
Fammi sapere se questa guida ti è stata utile!
5 commenti
Thanks for your guide! Is it possible to make a guide to replace the LED IPS screen from the N551JQ? Mine is black after a crash.
I think this is not very difficult, mostly you can simply pull off the plastic frame that is over your LCD (be carefull with pulling off!). You can pull it off with your fingers starting inside.
(Plastic frame can damage, but they are not expensive).
Then remove some screws, LCD will release, but it is still connected with some cables on the backside.
Try it and make pictures, so you can create a guide :).
Thanks for the guide! Sadly after doing this I found that my right side I/O (audio out and 1x usb port) no longer works. Any suggestions as to what could be the cause and how to solve this?
I'm pretty sure I have done everything by the book so I'm really bashing my head against the wall right now, I've never had this occur when replacing thermal paste before.
Thanks for your help
Maybe you released/loosened its connector or you damaged the board?
It was indeed a ribbon cable which had come loose (luckily no mobo damage). Something that I noticed is that the factory thermal paste had been applied all over the vram chips, as well as on those chips labeled “R36” directly “south” of the gpu die. I have the JW version of this laptop, which has some thin rectangular metal plates attached to the heatpipes, so as to cover the vram chips and others surrounding the gpu die. I found that kinda strange, seeing that the JQ version does not have this at all.
