Sostituzione della scheda madre / display della calcolatrice grafica HP Prime G8X92A

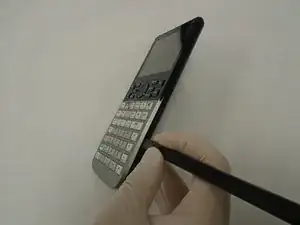

Spegni il dispositivo.

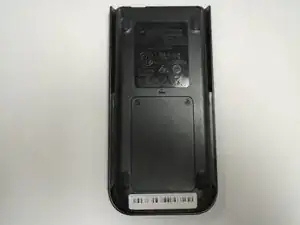

Capovolgi il dispositivo con la parte frontale rivolta verso il basso in modo che il retro del dispositivo sia rivolto verso l'alto.

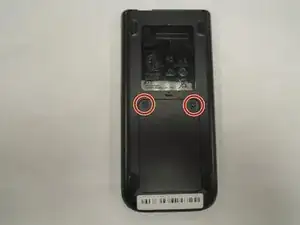

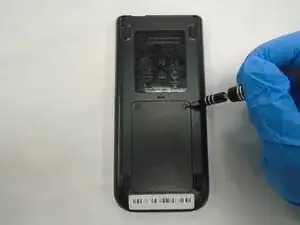

Utilizzando un cacciavite Phillips #00, rimuovi le due viti da 4,5 mm che fissano il coperchio della batteria situato nella parte inferiore centrale del dispositivo.

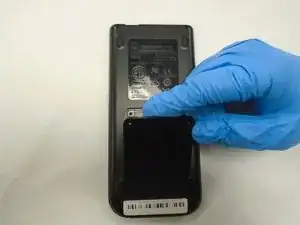

Rimuovi la copertura.

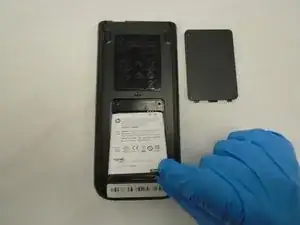

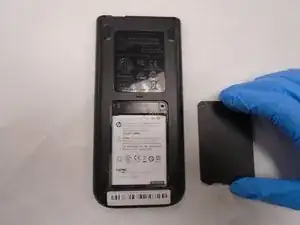

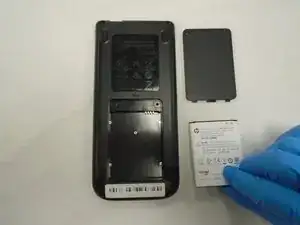

Rimuovi la batteria.

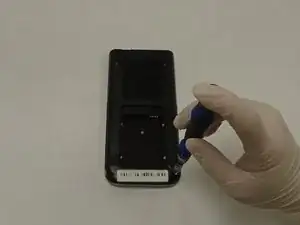

Utilizzando un cacciavite Phillips #00, rimuovi le quattro viti da 4,5 mm che fissano il pannello posteriore al dispositivo.

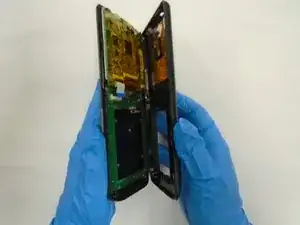

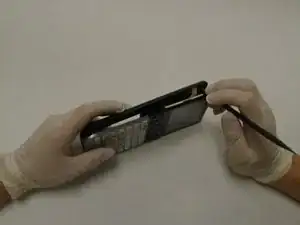

Usando uno spudger, solleva delicatamente i pannelli anteriore e posteriore.

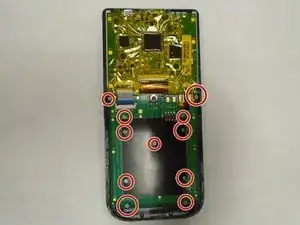

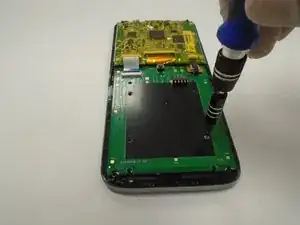

Utilizzando un cacciavite Phillips #00, rimuovi le undici viti da 3 mm che fissano la scheda della batteria / il pannello dei pulsanti situati nella metà inferiore del dispositivo.

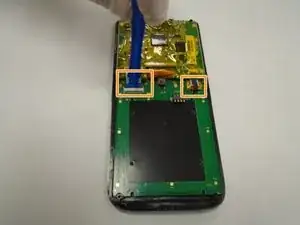

Utilizzando uno strumento di apertura in plastica, fai leva delicatamente sulla clip di fissaggio che fissa il cavo a nastro al lato superiore sinistro della scheda.

Utilizzando pinzette di plastica, scollegare delicatamente il cavo a nastro dalla scheda.

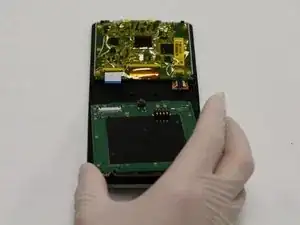

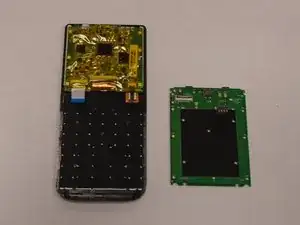

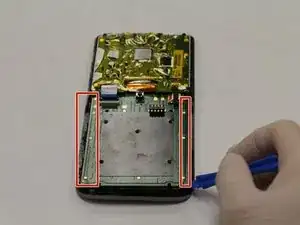

Utilizzando uno strumento di apertura in plastica, fai leva delicatamente verso l'alto sulla scheda della batteria / pannello dei pulsanti dal basso per rimuoverla.

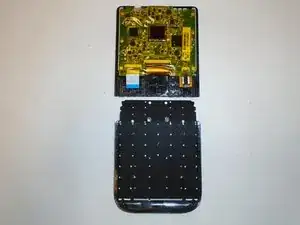

Rimuovere il componente inferiore dalla scheda madre

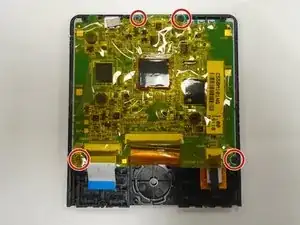

Utilizzando un cacciavite Phillips #00, rimuovere le quattro viti che fissano la scheda madre / il display al pannello anteriore.

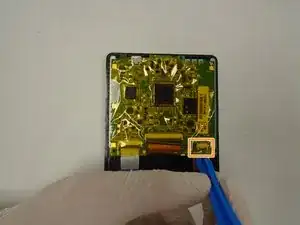

Utilizzando uno strumento di apertura in plastica, sollevare la linguetta di blocco del connettore ZIF sul lato destro del dispositivo ed estrarre il cavo a nastro.

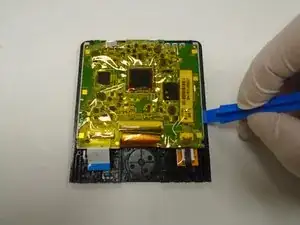

Utilizzando uno strumento di apertura in plastica, solleva delicatamente la scheda madre e il pannello anteriore.

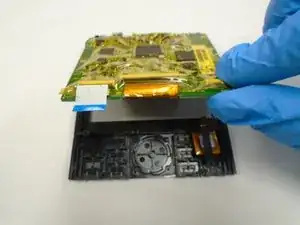

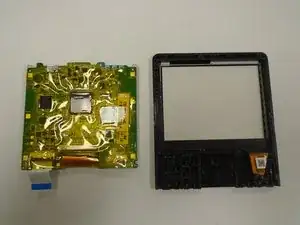

Rimuovi la scheda madre dal display.
