Sostituzione dello schermo LCD superiore del Nintendo DS

Scritto Da: dnguye26
  • Commenti: 20
Sostituzione dello schermo LCD superiore del Nintendo DS

Difficoltà

Moderato

Passi

17

Tempo Necessario

20 minuti - 1 ora

Introduzione

Lo scopo di questa guida è spiegare come sostituire lo schermo LCD superiore in un Nintendo DS. Tutti gli strumenti necessari per riparare lo schermo possono essere visualizzati o acquistati nella sezione degli strumenti qui sotto. Bisogna fare attenzione durante la rimozione e lo spostamento dei cavi a nastro per evitare di strapparli, romperli o danneggiarli. È necessario prestare attenzione anche quando lo schermo viene rimosso dalla custodia per evitare di strappare, rompere o danneggiare i fili neri e rossi che collegano le due schede madri. Il danno a uno qualsiasi di questi componenti potrebbe non essere riparabile e non sarà coperto da questa guida. Devono essere utilizzati gli strumenti e la manipolazione adeguati per evitare danni a questi componenti.

  1. 2gT345kDXHYUUHM2
    2gT345kDXHYUUHM2
    kERIbQH3XZy3TeFA
    WJwKEme54biH41XH

    • Rimuovi la cartuccia dalla console.

    • Utilizza un cacciavite a croce di dimensioni #00 per rimuovere la vite che fissa il coperchio della batteria al retro della console.

    • Rimuovi il coperchio della batteria.

    • Nelle immagini, si vede che chi effettua la riparazione sta usando un cacciavite a testa piatta. Questo cacciavite a testa piatta funzionerà allo stesso modo del cacciavite a croce di dimensioni #00.

  2. NGUCSGLhmUWHdCrF

    • Utilizza uno strumento di apertura in plastica o un leva per staccare la batteria dalla parte inferiore. Se uno strumento di apertura in plastica o un leva non sono disponibili, è possibile utilizzare le unghie.

  3. 6cBeprUPy5CkCauR

    • Rimuovi la batteria dal Nintendo DS.

  4. KRgsHpYBRsOAAEBJ

    • Per rimuovere, svita le sette viti da 6.4 mm con testa Y00 situate sul retro.

    • Se il tuo DS ha un laccetto attaccato, puoi rimuoverlo per facilitare il processo di apertura della vite in alto a sinistra.

  5. uZ5XBP4sXO6sbrWD
    uZ5XBP4sXO6sbrWD
    MyVrCTi6QruBIbeA
    jAhUNwrTTUugarEo

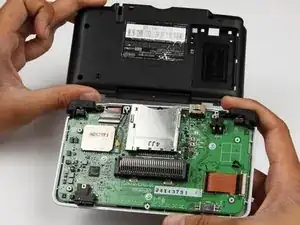

    • Con le mani, fai leva per staccare il pannello posteriore dalla custodia principale.

    • Separa il retro dalla parte anteriore e mettilo da parte.

    If some of your screws spin free but can’t be removed, it maybe that the screw posts have separated from the shell.

    This makes separating the back panel more difficult, but it will still work.

    The plastic used for the original silver nds may be the most prone to the UV damage that causes the plastic to become brittle.

    Del Riordan -

  6. HQtbUOyojjftXOae

    • Utilizzando un cacciavite a croce Phillips #00, rimuovi le quattro viti sulla scheda madre.

    • Fai attenzione a NON scivolare con il cacciavite, potresti danneggiare la scheda madre!

  7. T2VXr2yY2ZXDTqSC
    T2VXr2yY2ZXDTqSC
    OmakORVSqvFSDxfa
    WBdAf2CcmZSCJukk

    • Sblocca i due grandi cavi a nastro spostando verso l'alto la clip nera.

    • Tira delicatamente i cavi a nastro verso il basso e fuori con le dita.

    • Non utilizzare pinze per tirare i cavi, poiché possono danneggiarsi facilmente.

    Benutze für die nächsten Schritte besser einen Spudger und keine Pinzette,

    sonst läufst du Gefahr eines der Kabel oder die Platine selbst zu beschädigen.

    Better use a Spudger, not a Tweezer for the next Steps.

    That minimize the risk to demolish one of the wires or the mainboard himself.

    Christian -

    That’s what i did but it didn’t work

    TrequanBlake -

  8. 6JAcoPgJD2iZKErk
    6JAcoPgJD2iZKErk
    i5KV1cCBYcOy2sv2

    • Localizza i due piccoli cavi a nastro, sotto il cavo a nastro più a destra.

    • Scorri i blocchi per i piccoli cavi a nastro lateralmente verso il basso e rimuovi i cavi.

    • Potrebbe essere utile utilizzare delle pinzette per rimuovere i piccoli cavi a nastro.

    • Fai attenzione a non danneggiare i delicati cavi a nastro.

    Does anyone know where I can get a new connector for the P6 connector? I can only find them for the ds lite

    Matthew Leto -

    "Slide the locks for the small ribbon cables down to the side, and remove the cables." Could mention that you are pushing them from the right to the left/towards where the cables are coming from. To the side sounds like towards the right edge

    M Beck -

  9. srIQZpOpJxyFbBpZ
    srIQZpOpJxyFbBpZ
    6GMvGXD1tBnTCYUq

    • Trova il connettore del cavo pigtail dell'antenna WiFi.

    • Rimuovi l'antenna afferrandola per la testa con le pinzette. Utilizzando un leggero movimento oscillante, tira verso l'alto per sconnettere il connettore.

  10. XIr3n2KPWoEnPWhM

    • Fai passare i cavi a nastro attraverso l'apertura sulla scheda.

    • Tira verso l'alto e rimuovi la scheda madre, e mettila da parte.

  11. pNNZSJcg2YuKascA
    pNNZSJcg2YuKascA
    IS52hNuUkshsIqNE
    eVeNcKigJMTCOQLd

    • Utilizza un cacciavite a testa piatta, delle pinzette, uno stuzzicadenti o uno strumento dentale per rimuovere le coperture in gomma sullo schermo.

    • Nel farlo, assicurati di rimuovere con attenzione le coperture in gomma delle viti. Se si strappano o vengono danneggiate, potresti doverne acquistare di nuove. Non sono necessarie per sigillare la console, ma per scopi estetici e per tenere fuori sporco e acqua, dovresti (ri)installare le coperture in gomma delle viti.

    • Successivamente, utilizza un cacciavite a croce Phillips di dimensioni #00 per rimuovere le viti sottostanti.

    Now that the original NDS is getting on in years, it’s possible that these silicone covers have become more fragile. I’ve shredded all 4 silver covers of my original silver nds.

    Del Riordan -

  12. VuSBxqpQo1WFYkRc
    VuSBxqpQo1WFYkRc
    ikJFYKXKNSqfXVFW
    QNpEqqPg6OVeQEUe

    • Utilizzando uno strumento di apertura in plastica, fai leva sugli spigoli del case in plastica lungo la giuntura.

  13. iPcLTJ2HBOHnyUpl
    iPcLTJ2HBOHnyUpl
    WLXhwLmTOYJ4lpuJ
    5yQKboECOiC1GKdX

    • Separa la copertura superiore dal corpo.

    • Utilizzando un cacciavite a croce Phillips di dimensioni #00, rimuovi la vite che tiene in posizione la copertura della cerniera.

    • Rimuovi la copertura della cerniera e mettila da parte.

    Did not mention needing to fold up or removing the screen to be able to access the hinge screw.

    M Beck -

  14. mJwHRqCoApqnoqT6
    mJwHRqCoApqnoqT6
    GO1FHbhKkY2dl3tp

    • Fai passare i cavi a nastro e il cavo pigtail del WiFi attraverso l'apertura nella copertura della cerniera.

    • Rimuovi lo spessore giallo e mettilo da parte.

  15. Xh1xNCoiAZy43k6s
    Xh1xNCoiAZy43k6s
    DE5dZ6hZfJRHS2aB

    • Utilizzando un cacciavite a croce Phillips di dimensioni #00, rimuovi le due viti che fissano le schede dei circuiti degli altoparlanti.

    • Rimuovi le due piccole schede dei circuiti e mettile da parte.

    • Fai attenzione ai piccoli fili rossi e neri che collegano le due schede dei circuiti per evitare di spezzarli.

    Don’t try to set the right circuit board aside!

    look at the step below first

    Del Riordan -

  16. 4WIsTbdfL6ODAV3V
    4WIsTbdfL6ODAV3V
    Tms2bIgmTwxCRNnn
    geoyOifAAHirRPG3

    • Sposta il blocco nero sui due grandi cavi a nastro verso l'alto con uno strumento di apertura, e tira delicatamente fuori i due cavi a nastro.

    • Per il piccolo cavo a nastro, tira verso il basso la leva di bloccaggio.

    • Tira delicatamente fuori il piccolo cavo a nastro dal connettore.

    • Metti da parte le due piccole schede dei circuiti.

    • Fai attenzione a non danneggiare i due delicati cavi a nastro quando li rimuovi dal DS.

  17. GvlB1LVJEGFSubSI
    GvlB1LVJEGFSubSI
    vJWjaaoLWRMEHdwg

    • Utilizzando uno strumento per fare leva, solleva delicatamente lo schermo superiore dalla custodia.

    • Metti da parte lo schermo superiore.

    Does not mention removing the sticky L ribbon cable

    M Beck -

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.
