Sostituzione dello schermo Xiaomi Poco F3

Scritto Da: Adriana Zwink

Commenti: 4

Sostituzione dello schermo Xiaomi Poco F3

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Utilizza questa guida per sostituire lo schermo crepato oppure rotto del tuo Xiaomi Poco F3.

Se il telaio è deformato, è importante sostituirlo per far sì che il nuovo schermo sia montato correttamente e non subisca danni a causa della pressione non uniforme.

Se la tua batteria è gonfia, prendi precauzioni appropriate. Prima di smontare il tuo dispositivo, scarica la batteria sotto al 25%. Questo dovrebbe ridurre la possibilità di un pericoloso evento termico se la batteria dovesse essere danneggiata durante la riparazione.

Nota: Questa guida ti mostra solo come sostituire lo schermo lasciando il telaio e la scheda madre originali. Tuttavia, alcuni schermi di sostituzione hanno il telaio preinstallato, che ha bisogno di un procedimento molto diverso. Assicurati di avere il componente corretto prima di iniziare questa guida.

Avrai bisogno dell'adesivo di sostituzione per completare questa guida.

Strumenti

Ricambi

Tesa 61395 Tape

Passo 1

Prepara un iOpener e applicalo al vetro posteriore per almeno due minuti per allentare l'adesivo sotto di esso.
Un asciugacapelli, una pistola termica o una piastra calda possono anche essere utilizzati, ma fai attenzione a non surriscaldare il telefono: lo schermo e la batteria interna sono entrambi sensibili ai danni causati dal calore.

Passo 2

Fissa un manico a ventosa sul bordo destro del vetro posteriore, il più vicino possibile al bordo.
Se il vetro posteriore è rotto, il manico a ventosa potrebbe non aderire. Prova a sollevarlo con del nastro adesivo resistente o incolla il manico a ventosa al suo posto con della supercolla e lascia che si asciughi per poter procedere.
Solleva il vetro posteriore con il manico a ventosa per creare uno spazio tra il vetro posteriore e la cornice.
Nel caso avessi difficoltà a creare uno spazio, applica più calore per ammorbidire ulteriormente l'adesivo. Segui le istruzioni del riscaldatore iOpener per evitare il surriscaldamento.
Inserisci un plettro di apertura nello spazio creato.

Passo 3

Far scorrere il plettro di apertura nell'angolo in alto a destra per tagliare l'adesivo.
Lascia lo strumento di apertura al suo posto per evitare che l'adesivo si riattacchi.

Passo 4

Inserisci un secondo plettro di apertura nell'angolo in alto a destra.
Fai scorrere il plettro di apertura nell'angolo in basso a destra per tagliare l'adesivo.
Lascia il plettro di apertura al suo posto per evitare che l'adesivo si riattacchi.

Passo 5

Se l'adesivo diventa difficile da tagliare, probabilmente si è raffreddato. Usa il tuo riscaldatore iOpener per uno o due minuti per riscaldarlo nuovamente.
Inserisci un terzo plettro di apertura nell'angolo in basso a destra.
Fai scorrere il plettro di apertura lungo il bordo inferiore del telefono per tagliare l'adesivo.
Lascia il plettro di apertura nell'angolo in basso a sinistra per evitare che l'adesivo si riattacchi.

Passo 6

Inserisci un quarto plettro di apertura nell'angolo in basso a sinistra del telefono.
Fai scorrere il plettro di apertura lungo il lato sinistro per tagliare l'adesivo.
Lascia il plettro di apertura nell'angolo in alto a sinistra per evitare che l'adesivo si riattacchi.

Passo 7

Inserisci un quinto plettro di apertura sotto l'angolo in alto a sinistra.
Fai scorrere il plettro di apertura lungo il bordo superiore del vetro posteriore per tagliare l'adesivo rimanente.

Passo 8

Rimuovi il vetro posteriore.
Applica nuovo adesivo dove necessario dopo aver pulito le aree pertinenti con alcool isopropilico (>90%).
Fissa il nuovo vetro posteriore con adesivo pre-tagliato o nastro biadesivo. Dopo aver installato il vetro posteriore, applica una pressione forte e costante sul telefono per diversi minuti per aiutare l'adesivo a formare una buona aderenza: una pila di libri pesanti funziona bene.

Can someone please tell me what the little circular grill next to the cameras is? Ive made tests for all the sensors and I don't think it's a speaker grill.

Nikola Jovancevski -

Passo 9

Utilizza un cacciavite a croce Phillips per rimuovere le undici viti che fissano la copertura della scheda madre:
Dieci viti lunghe 3,4 mm.
Una vite lunga 1,5 mm.

Passo 10

Inserisci la punta di un plettro di apertura sotto il bordo in basso a sinistra della copertura della scheda madre.
Utilizza il plettro di apertura per sollevare il coperchio della scheda madre e rilasciare i ganci in plastica che lo tengono in posizione.
Non rimuovere ancora completamente la copertura della scheda madre! È ancora collegata alla scheda madre.

Passo 11

Usa le dita per sollevare la copertura della scheda madre e accedere al connettore sulla scheda madre.
Utilizza uno spudger per scollegare la copertura della scheda madre facendo leva direttamente verso l'alto dal suo connettore sulla scheda madre.
Rimuovi la copertura della scheda madre.

Passo 12

Il connettore della batteria è coperto da una pellicola di grafite. Piegala con attenzione o fissala al bordo superiore del Poco F3 con nastro adesivo per accedere al connettore della batteria.
Usa uno spudger per scollegare la batteria facendo leva direttamente verso l'alto dal suo connettore sulla scheda madre.

Passo 13

Inserisci uno strumento di estrazione della SIM o una graffetta nella piccola apertura nel vassoio della scheda SIM, posizionato sul bordo inferiore sinistro del Poco F3.
Premi con decisione per espellere il vassoio.
Rimuovi il vassoio della scheda SIM dal telefono.

Passo 14

Utilizza un cacciavite a croce Phillips per rimuovere le sette viti lunghe 3,5 mm che fissano l'altoparlante.

Passo 15

Utilizza uno spudger per sollevare e scollegare il cavo nero dell'antenna dalla scheda madre.
Durante il rimontaggio, questi possono essere difficili da ricollegare. Tieni il connettore in posizione sopra il suo alloggiamento e premi verso il basso con l'estremità piatta di uno spudger. Il connettore dovrebbe incastrarsi al suo posto.

Passo 16

Inserisci un plettro di apertura tra il telaio e l'angolo superiore sinistro dell'altoparlante.
Utilizza il plettro di apertura per sollevare l'altoparlante inclinandolo verso il basso.

Passo 17

Utilizza una pinzetta o le dita per rimuovere l'altoparlante.
Confronta la tua nuova parte di ricambio con quella originale: potrebbe essere necessario trasferire componenti rimanenti come il cavo dell'antenna.

Passo 18

Usa il lato piatto dello spudger per alzare e disconnettere il connettore del cavo flessibile dello schermo sulla scheda figlia.

Passo 19

Applica un iOpener riscaldato sullo schermo per ammorbidire l'adesivo sottostante. Applicalo per almeno due minuti.

Passo 20

Fissa la ventosa sul fondo dello schermo, il più possibile al bordo.
Se lo schermo è crepato, la ventosa potrebbe non attaccarsi. Prova ad alzarlo con un nastro adesivo forte oppure incolla la ventosa in posizione con della supercolla e lasciala asciugare per poi procedere.
Alza lo schermo con la ventosa per creare un piccolo spazio fra lo schermo ed il telaio.
Inserisci un plettro di apertura nello spazio.
Se hai problemi, riscalda ulteriormente l'adesivo. Segui le istruzioni dell'iOpener per evitare il surriscaldamento.
Fai scorrere il plettro di apertura fino all'angolo destro in basso.

Passo 21

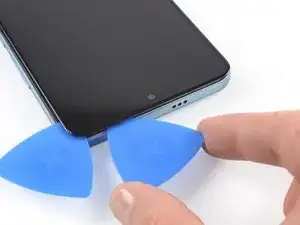

Inserisci un secondo plettro di apertura nello spazio che è stato appena creato e spostalo fino all'angolo sinistro in basso per tagliare l'adesivo.
Lascia il plettro inserito per prevenire che l'adesivo si incolli nuovamente.

Passo 22

Inserisci un terzo plettro di apertura nell'angolo destro in basso del telefono.
Sposta il plettro fino all'angolo superiore destro per tagliare l'adesivo. Lascialo lì per prevenire che l'adesivo si incolli di nuovo.
Se tagliare diventa troppo difficile, riscalda e riapplica l'iOpener.

Passo 23

Inserisci un quarto plettro di apertura nell'angolo in alto a destra.
Quando tagli l'adesivo attorno alla fotocamera frontale, inserisci solamente la punta del plettro per evitare ti danneggiare o macchiare le lenti.
Fai scorrere il plettro di apertura lungo il bordo superiore del telefono per tagliare l'adesivo.
Lascia il plettro nell'angolo in alto a sinistra dello schermo per evitare che l'adesivo si richiuda.

Passo 24

Inserisci un quinto plettro di apertura e fallo scorrere lungo il lato sinistro del telefono per tagliare l'adesivo rimanente.
Non rimuovere completamente lo schermo ancora. Il cavo dello schermo è ancora infilato nel telaio e potrebbe essere incollato sul lato interno del telaio centrale.

Passo 25

Fai passare il cavo flessibile del display attraverso lo spazio nel telaio centrale e rimuovi il display.
Applica nuovo adesivo dove necessario dopo aver pulito le aree pertinenti con alcool isopropilico (>90%).
Durante il rimontaggio, segui questa guida nel caso stessi utilizzando una carta adesiva pre-tagliata.

Conclusione

Se possibile, accendi il tuo dispositivo e testa la tua riparazione prima di installare il nuovo adesivo e risigillarlo.

Confronta la parte di ricambio con la parte originale: potresti aver bisogno di trasferire i componenti rimanenti o rimuovere i supporti adesivi dalla nuova parte da installare.

Per riassemblare il tuo dispositivo, segui queste istruzioni in modo inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
