Sostituzione dello schermo del Samsung Galaxy Z Flip 3.

Quando fai qualsiasi riparazione importante, inizia sempre afferrando il tuo attrezzo di espulsione della SIM e tirando fuori il vassoio della SIM.

Procedi a riscaldare il retro con gli strumenti a tua disposizione. La CPB Heating Pad, il pistola termica o l'iOpener funzionano meglio.

Non dimenticare che l'alcool isopropilico al 90% o più è non conduttivo. Aiuta a semplificare la maggior parte delle fasi di questa riparazione.

Se l'adesivo è caldo e abbastanza elastico, puoi iniziare l'apertura con i plettri di apertura iFixit. In caso contrario, c'è un modo diverso per far penetrare il plettro nell'adesivo nel passo successivo.

Preferisco iniziarlo con il mio utensile più sottile. Ce ne sono molti in circolazione. Il Jimmy e l'iSesamo Opening Tool funzioneranno essenzialmente allo stesso modo. Continua a utilizzare l'alcool isopropilico per aiutare.

Mi piace utilizzare un set di sottili plettri per chitarra. L'Halberd Spudger funzionerà fondamentalmente allo stesso modo. Preferisco i plettri per chitarra perché posso usarne diversi per mantenere leggermente aperti gli angoli man mano che procedo, in modo che il retro non si riadesivi.

L'ultima opzione sarebbe utilizzare gli apripacchi a forma di triangolo. Usa questo pick con l'alcool isopropilico per aprire il retro. Non andare in profondità quando lo fai. Guarda gli step successivi per vedere quanto è spesso il telaio nelle immagini. Non più di 1/8".

* È ESSENZIALE evitare qualsiasi movimento di raschiamento con lo strumento in metallo. Puoi iniziare l'apertura con uno strumento in metallo, ma è tutto. Tutti i movimenti di raschiamento e apertura devono essere fatti con uno strumento in plastica per evitare di graffiare la vernice dal retro della piastra.

Prosegui e esegui gli stessi passaggi nella parte superiore come abbiamo fatto nella parte inferiore.

Fai attenzione intorno alla fotocamera.

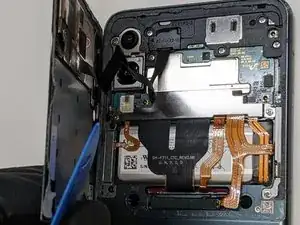

Aprilo come un libro.

*Sii molto attento con il cavo a nastro. NON STRAPPARE IL CAVO DURANTE L'APERTURA DEL RETRO!

Utilizza lo spudger per rimuovere il coperchio in plastica del connettore.

Utilizza nuovamente il Triangle Pick per staccare leggermente il connettore e ora puoi mettere da parte la piastra posteriore superiore.

Utilizza il tuo cacciavite manuale o automatico con una testa PH000 (Phillips) per rimuovere queste due viti.

Tira via il coperchio del connettore/i.

Scollega sempre l'alimentazione prima e ricollegala per ultima.

Quindi usa le pinzette per sollevare il coperchio dell'adesivo trasferitore di calore.

SOLLEVA IL CONNETTORE DI ALIMENTAZIONE SULLA DESTRA PER PRIMO!

Successivamente, solleva gli altri cinque connettori a sinistra del connettore di alimentazione.

Passa alla parte inferiore del telefono.

Togli queste due viti.

Tira via la piastra di copertura utilizzando lo spudger.

Successivamente, stacca l'alimentazione (connettore sulla destra) per la batteria inferiore. Sì, ce ne sono due!

Utilizza nuovamente l'alcool isopropilico sui plettri per aiutare a staccare l'adesivo che tiene fermo il pad di ricarica wireless.

Scollega il connettore per il pad di ricarica wireless e mettilo da parte.

Rimuovi le 5 viti (4 argento, 1 nera).

Questo è il punto in cui ho trovato spazio per inserire il mio spudger per sollevare l'insieme dell'altoparlante inferiore.

Solleva almeno fino a 45 gradi, quindi puoi tirare fuori l'insieme e metterlo da parte.

Utilizza il plettro iFixit o lo Spudger per staccare questi due connettori principali.

Dopo aver scollegato i due connettori principali sulla scheda ausiliaria, ho utilizzato questa apertura per sollevarla.

* È ESSENZIALE prestare attenzione quando sollevi la scheda ausiliaria, poiché c'è ancora un connettore sul retro. Fai del tuo meglio per sollevare e poi girare la scheda ausiliaria per accedere a quest'ultimo connettore. VEDI IL PROSSIMO PASSO.

Ora è il momento di riportare il telefono sul tappetino termico. Se hai l'iOpener, puoi posizionarlo sulle batterie. Non è necessario riscaldarlo sul lato dello schermo.

Assicurati di utilizzare l'alcool isopropilico su entrambe le batterie mentre sono sul riscaldatore.

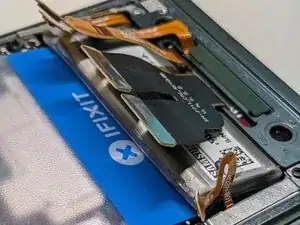

Utilizza la tua carta di apertura in plastica iFixit per trovare uno spazio sotto la batteria e far leva dopo alcuni minuti nel bagno di calore/alcool isopropilico.

Mentre estrai la batteria, fai attenzione a non agganciarti a eventuali cavi e nota che l'adesivo si stacca molto più facilmente quando è ancora bagnato con l'alcool isopropilico.

In questo momento, stiamo per piegare e rovesciare il telefono.

Approfitteremo del bagno di isopropilico e calore in cui è appena stato e lo staccheremo allo stesso modo della batteria inferiore. Questa volta sembra più facile tirarla dalla parte superiore.

Ora che la batteria è stata rimossa, possiamo concentrarci nell'estrarre la vite nell'angolo in basso a destra della terza immagine. Questa parte è collegata a un'altra area, quindi fai attenzione.

Fai leva con la parte appuntita dello spudger sul lato sinistro della parte. Questa parte potrebbe avere anche dell'adesivo sotto e potrebbe necessitare anche di un leggero bagno di isopropilico.

Il passo successivo sono queste 6 viti argentate che tengono in posizione la scheda madre e la copertura in plastica.

L'ultimo passo è estrarre la scheda madre. In questo punto ho scelto di sollevare la scheda. Procedi lentamente e assicurati che non ci siano resistenze.

Questo ultimo passo è DOPO aver eseguito i 15 passaggi in ordine inverso.

Prima di collegare il connettore dello schermo esterno, esegui questo passaggio.

Applica T-7000 su tutti gli angoli.

Aggiungi E-8000 su tutti i lati dritti.

I morsetti individuali funzionano meglio. Stringilo solo per 1/4 o forse 1/2 giro una volta che senti resistenza. Aspetta 15-20 minuti. Pulisci eventuali fuoriuscite intorno ai bordi con isopropilico e congratulazioni, hai finito!
