Sostituzione dello speaker per la stampante HP Officejet 4630

Scritto Da: Tyler Allen

Commenti: 3

Sostituzione dello speaker per la stampante HP Officejet 4630

Difficoltà

Difficile

Passi

Tempo Necessario

1 ora

Introduzione

L'altoparlante della stampante potrebbe usurarsi e smettere di funzionare. Questa guida mostrerà come sostituire l'altoparlante se smette di funzionare. Questo processo richiederà abilità di saldatura perché scollegare l'altoparlante dalla scheda di controllo è un processo molto difficile.

Strumenti

Passo 1

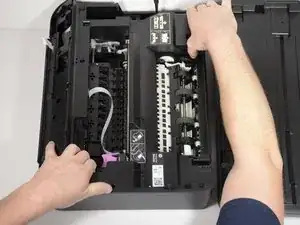

Sollevare il vassoio della stampante.

Passo 2

Rimuovi le due viti torx T10 da 11mm

Passo 3

Rimuovi il pannello che copre il blocco alimentatore e il cavo.

Passo 4

Rimuovi il cavo dall'alimentatore.

Passo 5

Fai scorrere l'alimentatore fuori dalla scocca.
L'alimentatore è ancora attaccato; non tirare troppo in fretta.

Passo 6

Rimuovi il cavo terminale dall'alimentatore.

What if it isn't the power module what if its the power button it self. Because where the module is connected I see power is on

George Munoz - 08/03/20

Thank you for this concise post. How does one know it is the power supply to change? I hear a humming sound when I plug in (after 30 second button push reset), but no display or lights.

CV Play and Grow - 04/02/21

Passo 7

C’è una vite nascosta sotto all’adesivo contenente il modello della stampante.
Rimuovi l’adesivo con il codice del modella dalla scocca del telefono.
Questo rivelerà la vite T10 che fissa il pannello.

Passo 8

Rimuovi la vite Torx T10 da 12mm che fissa che fissa il pannello frontale al corpo della stampante.
Separa la copertura del pannello dal corpo della stampante.
È presente un cavo collegato alla parte posteriore della copertura. Stacca il cavo prima separare completamente il pannello.

It would be good to note that to “loosen the panel cover from the printer body,” the procedure is to:

1. Take out the screw

2. Slide the panel cover gently to the right until it stops (1/4 inch)

3. Slide the panel cover upwards thus lifting it from the holding tabs

4. Remove panel cover

Otherwise it makes it seem like steps 2 and 3 are not necessary which could cause someone to use excessive force to remove the panel cover.

Gordon Rodgers - 22/06/20

Passo 9

Rimuovi delicatamente il cavo a nastro dal pannello frontale.

Passo 10

Rimuovi le sette viti da 8mm usando un cacciavite Torx T8.
Rimuovi la scheda madre dall’allegria mento nel pannello frontale.
Il display LCD si trova sul lato opposto.

Passo 11

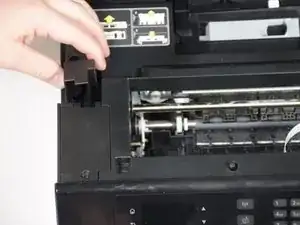

Rimuovere la clip, che impedisce al coperchio della stampante di aprirsi completamente, con le mani tirandola via dal perno sul coperchio.

Passo 12

Rimuovere i rulli di alimentazione della carta utilizzando le dita per pizzicare le rientranze mentre si tira verso l'alto.

Passo 13

Rimuovi le dieci viti da 11mm usando un cacciavite Torx T10.
La metà superiore della stampante potrebbe aprirsi mentre si rimuovono le viti più vicine ai cardini.
