Sostituzione disco ottico nel MacBook Pro 15" Unibody da 2,53 GHz, versione metà 2009

Scritto Da: Walter Galan
  • Commenti: 7
Sostituzione disco ottico nel MacBook Pro 15" Unibody da 2,53 GHz, versione metà 2009

Difficoltà

Moderato

Passi

18

Tempo Necessario

Nessuna stima

Introduzione

Questa guida ti spiega come sostituire il SuperDrive nel tuo portatile (richiede un SuperDrive SATA).

  1. YkoEfqbWbrNPgNSB

    • Rimuovi le dieci viti seguenti, che fissano il case inferiore a quello superiore:

    • Sette viti con testa a croce da 3 mm.

    • Tre viti con testa a croce da 13,5 mm.

  2. KmDGlwcxPu6ph3sm

    • Solleva con entrambe le mani il case inferiore in prossimità della presa d'aria per estrarre le due levette di fissaggio al case superiore.

    • Rimuovi il case inferiore e mettilo da una parte.

  3. LHeE6iVx3STyDO3D

    • La batteria è fissata al case superiore mediante tre viti Pentalobe a cinque punte. È possibile rimuoverle mediante questo apposito cacciavite.

    • Se non haui un cacciavite Pentalobe, puoi usare un normale cacciavite a taglio da 1,5 mm. Verifica che la testa del cacciavite piatto si inserisca fermamente fra due delle cinque punte della testa della vite prima di iniziare a svitare, altrimenti rischi di spanare la testa della vite.

    • Se la punta del cacciavite si muove troppo nella testa della vite, prima di procedere prova punte più grandi finché non si inseriscono senza gioco.

    • Non occorre necessariamente seguire i passaggi da 3 a 7 per rimuovere la batteria per sostituire il disco rigido. Tuttavia, si consiglia di rimuovere tutte le fonti di alimentazione dai componenti elettronici prima di operare su di essi.

    It really depends on how thick the 1.5 mm flathead screwdriver is. I tried a low-cost tool and almost destroyed the screw. So be carefull

    Paul -

    Unfortunately, when I added a second hard drive via these instructions, all went well but Bluetooth is now MIA. Can anyone help?

    Peter Payne -

    I agree...

    I have bought a used MacBook Pro, when problems arise, opening Corps was trying to turn the screw, but with poor quality could not turn a screwdriver, only to ruin the screw. Try to buy ifixit Screwdriver set. Good luck to all and thank you ifixit team for such assistance as ifixit.com. Thank you.

    remjok -

  4. xGAhgZZyYYcDTHGa

    • Rimuovi le due viti di sicurezza Pentalobe esposte lungo il bordo superiore della batteria.

    The screws holding my battery were all worn out since an earlier removal. So instead of ruining them even more I put some saran wrap on the tip of my pentalobe driver and gently unscrewed them.

    magnus -

    I have a problem with these screw. They a completly warn and I need some new ones to fix the new Battery.

    Does anyone know which thread it is and which length?

    alexanderleith -

  5. Cu1rp51DpHW16GLl

    • Usa la punta di uno spudger per piegare all'indietro l'aletta dell'adesivo che avverte di non rimuovere la batteria "Warning: Do not remove the battery" mentre rimuovi le viti Pentalobe nascoste sotto.

  6. QphNb6fJqTBD2cYF
    QphNb6fJqTBD2cYF
    cdkwbvUvHl3QeCJg

    • Solleva la batteria tirandola dalla linguetta di plastica e falla scorrere lontano dal bordo lungo del case superiore.

    • Non tentare ancora di rimuovere completamente la batteria.

  7. BQ1JtoRMPS3hs3VU

    • Inclina la batteria all'indietro quanto basta per rendere accessibile il connettore del cavo della batteria.

    • Tira via il connettore del cavo della batteria dallo zoccolo sulla scheda logica e rimuovi la batteria dal case superiore.

    • Se stai installando una nuova batteria, dovresti calibrarla non appena è possibile.

  8. Zh2pOnMrAV5iCHcJ

    • Attaccata alla scheda logica c'è una piccola striscia di plastica con adesivo su un lato per bloccare nella sua sede il connettore del cavo della fotocamera. Nel rimuoverla, assicurati di non danneggiare alcun componente della scheda logica.

    • Tieni ferma con un dito la parte finale del fermacavo mentre usi la punta di uno spudger per sollevare lievemente l'altra estremità e ruotala allontanandola dal connettore del cavo della fotocamera.

    I tried to move the plastic piece, but it seemed risky for someone with no experience like me. It was not hard at all to just peel off the camera cable without messing with the connector, and then, carefully take the optical drive out.

    joaquingoyret -

    Totally agree. Optical drive is easily removed by peeling off camera cable

    John Doyle -

  9. TVvjKBOcMbINxlyB

    • Scollega il cavo della fotocamera tirando fuori la spina dalla presa sulla scheda logica.

    • Tira il connettore parallelamente alla superficie della scheda logica, e non verso l'alto.

  10. Kqd3ZeFOJnDD6Crc

    • Stacca il cavo della fotocamera dall'adesivo che lo fissa all'unità ottica.

  11. IjPEwiE5RtYYvu6j
    IjPEwiE5RtYYvu6j
    viDidjS6wPXYvPkm

    • Questo passo è necessario solo se hai un display antiriflesso. Se hai un display lucido, salta questo passo.

    • Collega il cavo Bluetooth tirando fuori la spina dalla presa.

    • Tira il connettore parallelamente alla superficie della scheda logica, non verso l'alto.

    • Usa l'estremità piatta di uno spudger per staccare il cavo dell'antenna Bluetooth dalla sua presa sulla scheda.

  12. YMdXj5NiEBXYWBub
    YMdXj5NiEBXYWBub
    ZOP3GRxTDkMLKIPW

    • Questo passo è necessario solo se hai un display antiriflesso.

    • Rimuovi le due viti a croce Phillips da 8 mm che fissano al case superiore il fermacavi del cavo Bluetooth/fotocamera.

    • Una delle viti potrebbe rimanere bloccata nel cablaggio di terra del cavo Bluetooth/fotocamera. Se stai sostituendo il display, assicurati di trasferire questa vita sul nuovo componente.

    • Solleva dal case superiore il gruppo schedina Bluetooth/fermacavo.

  13. U21dsKeHTKvIqVlp

    • Usa uno spudger per staccare il connettore dell'unità ottica dalla scheda logica.

  14. SJJW4cbZDsljflPq

    • Rimuovi le tre vite a croce Phillips da 3,5 mm che fissano l'unità ottica al case superiore.

  15. 6hu2sKTENrPKhgqq
    6hu2sKTENrPKhgqq
    eIstg4xvNpaSxdWx

    • Solleva il lettore ottico dal suo lato sinistro e tiralo fuori dal computer.

    • In fase di rimontaggio, accertati che il cavo SATA non rimanga schiacciato sotto la scheda logica.

  16. KVTEiPkQZkOWbCZP

    • Stacca il connettore del cavo dell'unità ottica.

  17. k1WEGVTIJVdmQTWM

    • Rimuovi il cavo del drive ottico tirandolo via direttamente dall'unità ottica.

    • Nel caso ci siano un CD o un altro oggetto incastrati nel drive ottico, abbiamo una guida di riparazione del drive ottico.

  18. Bx2jvDGErdaFmktm

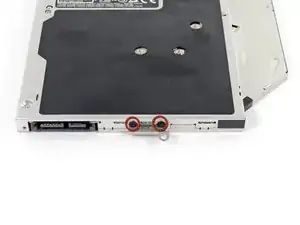

    • Rimuovi le due viti a croce Phillips #0 che fissano la piccola staffa metallica di supporto. Trasferisci questa staffa sulla nuova unità ottica o sul case esterno per hard drive.

Conclusione

Per riassemblare il dispositivo, segui queste istruzioni in ordine inverso.
