Sostituzione display Huawei Mate 9

Scritto Da: Dominik Schnabelrauch
  • Commenti: 12
Sostituzione display Huawei Mate 9

Difficoltà

Moderato

Passi

16

Tempo Necessario

1 - 2 ore

Introduzione

Segui questa guida per sostituire il display del tuo smartphone Huawei Mate 9.

  1. Y1tRRdIZpVAQ2Tai
    Y1tRRdIZpVAQ2Tai
    vIbtJURVjavtm2dB

    • Prima di tutto spegni il telefono e rimuovi il vassoio della scheda SIM.

  2. NFcYVCIDyg55UOVv
    NFcYVCIDyg55UOVv
    NASkAIeHoBiIDOhC

    • Svita le due viti sul bordo inferiore con un cacciavite Torx T2.

    • Inserisci uno strumento di apertura in plastica fra il display e il case. Apri lo smartphone sollevando delicatamente il display con tutti i suoi componenti fuori dal case.

    • Non aprire ancora completamente il telefono. Il cavo del lettore impronte digitali è ancora connesso al case posteriore.

  3. KqeWUSnXAaEGC3QV
    KqeWUSnXAaEGC3QV
    jCcEnAK3XGeRnVyg

    • Apri il telefono verso destra.

    • Disconnetti il cavo del sensore impronte digitali con uno spudger.

  4. FurdDZWcVXUOhBX5

    • Stacca con cautela la striscia adesiva di plastica che fissa i due cavi alla batteria.

  5. VwCZOQVUGdidtoww

    • Rimuovi l'indicatore danneggiamento liquidi e la vite Phillips #00 sottostante che tiene la piastra in posizione.

  6. hXxpmXVjKFQ4YWcv

    • Rimuovi la staffa del cavo.

  7. OMRvxenMDZO4ZWJl
    OMRvxenMDZO4ZWJl
    dRfsNLgRZfvHKX2K
    iDCbEmKOYCdQ2PiK

    • Con uno spudger disconnetti i cavi di interconnessione, della batteria e del display.

  8. m5TtxJPifNsq1OoB
    m5TtxJPifNsq1OoB
    S5aD1NRXJtbyhNIU

    • Stacca la striscia adesiva che si trova sotto la batteria tirando sulla linguetta mantenuta a un angolo ridotto.

    • Se la striscia si rompe, afferrala e avvolgila un paio di volte attorno alle punte di una pinzetta e continua a tirare.

  9. 4SxXuBGPwbNo1qnV
    4SxXuBGPwbNo1qnV
    eHXuGpugFk4kdf6m

    • Se la batteria a questo punto non è libera, usa una scheda di plastica per infilarti sotto la parte inferiore della batteria, per staccare l'adesivo residuo.

    • Rimuovi la batteria.

    • In fase di rimontaggio sostituisci il vecchio adesivo con nastro biadesivo o strisce adesive pretagliate.

    • Non rimontare mai una batteria che è stata piegata o danneggiata nel corso della rimozione.

    Vorsicht bei diesem Schritt!

    Der Akku ist in der unteren Hälfte mit sehr gut klebendem Tape gesichert! Ein massives Hebeln zerstört den Akku (Akku knickt und Zellen bekommen einen Kurzschluss)!

    Hebelt ihn wie auf dem Bild, oben etwas hoch damit ihr mit einer alten EC oder Kreditkarte o.ä. unter den Akku kommt und damit das Tape langsam wegdrücken könnt.

    Tobias Hannemann -

    Der Klebstoff an der Unterseite des Akkus hielt diesen bei meinem Gerät ziemlich fest und ließ sich trotz zweimaligem langen Auflegen des 30 Sekunden in der Mikrowelle erwärmten Opening-Pick-Gel-Kissens nur mühevoll lösen. Ohne Gefahr zu laufen, dabei den Chassis-Rahmen mit dem darunter befindlichen Display zu verbiegen und dieses zu beschädigen, half mir die Kante des Spudgers, den Akku Millimeter um Millimeter vom Klebstoff allmählich zu lösen. Ein stabiler dünner Plastikspachtel könnte dabei besonders hilfreich sein. Das alte Akku-Kissen riss beim lösen aus dem Chassis-Rahmen und entzündetes Gas des Lithium-Ionen-Gemisches entwich unter leichtem Funkensprühen. Es ist also Vorsicht geboten sowohl beim Entfernen, bei der späteren Aufbewahrung und der Entsorgen des alten, in meinem Falle beschädigten Akkus.

    Angesichts dieses Umstandes und dass es nicht einfach war, das Gerät zu öffnen (Schritt 2), stufe ich den gesamten Vorgang des Akkutausches eher als moderat bis schwierig ein!

    Nemo Outis -

  10. DIjDpiNKLwDIcYcp
    DIjDpiNKLwDIcYcp
    Za5BUKPH6Zj5yDK2
    awoENY4mcOyulNeq

    • Disconnetti il cavo dell'antenna e rimuovilo con cautela.

    • Svita le cinque viti Phillips #00 che tengono in posizione la scheda figlia e l'altoparlante.

    Die kleine Schraube links oben sollte auch gelöst werden, sonst geht der Lautsprecher nich raus ;-)

    Johannes -

    Das ist natürlich richtig und wurde korrigiert!

    Dominik Schnabelrauch -

    The #00 screwes are five! One is in the bottom-left side!

    Daniele Belli -

    That’s right! I corrected that!

    Dominik Schnabelrauch -

  11. oRRwUaNOCkFB1SEw
    oRRwUaNOCkFB1SEw
    xIPPYoHYe2GLvvZg

    • Rimuovi la piastra metallica che copre la connessione del cavo flessibile della scheda madre.

    • Utilizza uno spudger per disconnettere il cavo flessibile della scheda madre e rimuovilo.

  12. FPrH6BVKn6ixOhJ6
    FPrH6BVKn6ixOhJ6
    bYkHccQAXwDVvXTl

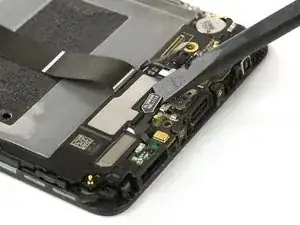

    • Con uno spudger disconnetti i cavi dell'altoparlante e della presa di carica dalla scheda figlia.

  13. FkZTDdrrPY2YyZFK
    FkZTDdrrPY2YyZFK
    cEKdIiJcf3HRvHgw
    md1TAvrBlUFngREn

    • Con uno spudger solleva con cautela e rimuovi la scheda figlia. Non rompere le piccole clip che fissano la scheda figlia ma premi leggermente sul lato delle clip per rendere più facile la rimozione.

    • Utilizza uno spudger per rimuovere l'altoparlante e la presa di carica. C'è sotto un po' di adesivo, quindi l'unità potrebbe opporre un po' di resistenza al distacco.

    • Se non riesci a rimuovere l'altoparlante, puoi utilizzare un iOpener per ammorbidire l'adesivo e provare di nuovo.

  14. KEnDcrZySum3CDSb
    KEnDcrZySum3CDSb
    4u1xfyRRpukB3Pcw
    f2VSROSpTRHX4xVx

    • Utilizza un iOpener per riscaldare l'adesivo sotto il display. Concentrati sulle parti superiore e inferiore.

    • Dopo aver ammorbidito l'adesivo nella parte superiore del tuo telefono, inserisci un iFlex o un plettro di apertura e inseriscilo delicatamente fra il telaio centrale e lo schermo.

    • Non inserire l'attrezzo più di 1,5 mm sui lati .

    • Fai scorrere l'attrezzo lungo il telaio centrale per allentare l'adesivo.

  15. aHjNdNTIktejQbOQ
    aHjNdNTIktejQbOQ
    ETIFxJBYcAyiFpyM
    MTIOduM4yWTTe5Mt

    • Fai delicatamente scorrere lo strumento attorno all'intero perimetro del telaio centrale.

    • Se non riesci ad allentare l'adesivo sotto lo schermo, puoi riutilizzare l'iOpener e provare di nuovo.

    • Dopo aver allentato tutto l'adesivo, inizia a sollevare lentamente il display dalla superficie inferiore del tuo telefono.

  16. WTDG453REKDjTsBQ
    WTDG453REKDjTsBQ
    d4MyhVYBYmCsVuNJ

    • Per rimuovere completamente il display devi far passare il cavo flessibile attraverso la fessura nel telaio centrale.

    • In fase di rimontaggio applica del nuovo adesivo dove necessario.

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso e applica del nuovo adesivo dove necessario.

Autore

Dominik Schnabelrauch

Membro da: 23/11/16

200687 Reputazione

6 commenti

I have issue with the assembly process. Im adding 3m adhesive tape that I received with replacement screen, and everything looks fine. But after inserting phone into aluminium back the screen pop out int the middle of frame, delaminating and showing backlight of lcd. The adhesive just not hold it enough..

gingerboi66 -

The iFlex isn’t listed in the tools.

Sean Hannold -

Check, now it is listed. Thanks for the note.

Tobias Isakeit -

it’s almost impossible to remove the battery without damaging it!

My advice to you is to buy the LCD screen with the battery included.

madani_salar -

Hello,

do i have to remove the battery to change the display? That means is the removing of the battery absolutely necessary?

Greetings,

Mark

Mark D. -

Removal of battery absolutely / highly recomended, Display parts group needs to be heated to remove adhesive, and believe me - there is lots of it, either by i-opener or other means.

Also yes, battery can't be removed without damage, to much adhesive on to much contact area of battery.

Stefan Küchmeister -
