Sostituzione display Huawei P8 Lite con telaio

Scritto Da: Tobias Isakeit
  • Commenti: 22
Sostituzione display Huawei P8 Lite con telaio

Difficoltà

Difficile

Passi

14

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per sostituire il gruppo display, incluso il suo telaio, dello Huawei P8 Lite.

  1. kOX24a6hdlJsKSan
    kOX24a6hdlJsKSan
    bqZrFYapKqyV4Frt

    • Con uno strumento di apertura inizia a far leva, nella parte inferiore del telefono, sotto la cover posteriore del tuo Huawei P8 Lite per sollevarla.

    El celular no tiene ese tipo de tapa es como sellada, que debo hacer para saber si es por la pila que no agarra carga porxa

    maguada1106 -

    Wenn man langsam langsam arbeiten und vorsichtig ist, dann kein problem gibt es.Ich hätte keine Problemen zu öffnen.Das ist sehr leicht.

    Athanasios Georgopoulos -

  2. tajQ2CStittCCurI
    tajQ2CStittCCurI
    jcDXRoDsARYrqPyn
    5UMoZynGE4QjIAQe

    • Ci sono delle clip in tutto il perimetro del telaio centrale che agganciano la cover posteriore. Aprile tutte con lo strumento di apertura.

    • Quando tutte le clip sono aperte, rimuovi la cover posteriore dal resto del telefono.

    • Se la cover posteriore non viene via facilmente, ci sono probabilmente alcune clip ancora da staccare.

    The back panel is really really easy to brake, be careful :)

    romaingauthier -

    In my mobile phone the back panel was kept in place also from 2 strips of bi-adhesive tape. Pull gently to detach it to remove the panel.

    beppe modolo -

    right. it has 4 strips of adhesive tape

    Miguel Cretu -

    To facilitate the detachment of these double-sided tapes, I recommend heating with a hairdryer along the edges of the back cover, especially at the four corners.

    Nicola -

  3. 1WfLIMHLvgP2Zvrh

    • Usa delle pinzette per rimuovere lo sticker di garanzia posizionato sopra una vite nell'angolo inferiore destro del telefono.

    The 4 screws wich hold down the lower part of the loudspeaker are Torx screws for me. But it's a French Huawei, doin' nothing like the others :)

    Christopher Hourlier -

    Die Wasserschadenindikatoren sitzen unter dem Mainboard. Bei den Aufklebern auf den TORX handelt es sich um Garantiesiegel.

    Andre Richter -

    Danke für den Hinweis, wurde so übernommen.

    Dominik Schnabelrauch -

    pour dévisser les vis cruciformes, quel taille de tournevis faut il? svp

    blan -

    Bonjour, il vous faut un tournevis ou un embout cruciforme #00 pour dévisser une vis cruciforme #00. Bonne réparation !

    Claire Miesch -

  4. M5TsRwCPTTsV5tAw

    • Rimuovi le quattro viti Torx T5 che fissano la parte inferiore dell'altoparlante.

    • Rimuovi le tre viti a croce Phillips #00 che bloccano la parte superiore dell'altoparlante.

  5. WZh3tYfAKZpgBvKD

    • Rimuovi con attenzione l'altoparlante.

  6. F2H4nlfUxtrpdGeD
    F2H4nlfUxtrpdGeD
    chIl35OvpHMECXjC
    HydFUtd1AE3RoTaI

    • Rimuovi le tre viti a croce Phillips #00 che tengono in posizione la piastra metallica.

    • Rimuovi la piastra metallica con delle pinzette.

    • Stacca con uno spudger il connettore del cavo flessibile della batteria.

    Theese Screws are quite hard to remove…

    Jannik Peichl -

  7. iLmgC5KKvUrpjcCT

    • Rimuovi le due viti Torx T5.

    • Nel caso ci siano degli sticker antimanomissione sulle tue viti, rimuovili per poter usare correttamente il cacciavite.

    • Rimuovi le cinque viti a croce Phillips #00.

  8. vEMYvEgSHZMJJSuh
    vEMYvEgSHZMJJSuh
    WCnZ3rIa2fGtW2F6

    • Stacca delicatamente la cover di plastica sul lato sinistro. I contatti dell'antenna NFC potrebbero aderire leggermente alla cover.

    • Quindi rimuovi la cover superiore.

    An der Linken Plastikabdeckung sind die Kontakte dran geklebt!

    Luk_ S!lver -

    EN: The lateral small plastic piece is sticked to the flex of the side buttons. Take care

    Miguel Cretu -

  9. RfCpfYfGh4icxGE6
    RfCpfYfGh4icxGE6
    DQJrdXZhCxScThH6
    m5eTuBCaEwfUPdQA

    • Rimuovi i vassoi delle schede SIM e SD.

    • Stacca i tre connettori a spina e un connettore ZIF.

    • Per sbloccare il connettore ZIF solleva la levetta in plastica nera.

  10. BCggJ2jDg1DnNCPK
    BCggJ2jDg1DnNCPK
    Qf1UTgwoKoyiYU6Y
    htNxtDqhQRGGuR4r

    • Stacca il cavo dei tasti del volume e dell'accensione.

    • Estrai la scheda madre sollevando per prima la parte inferiore.

    • Fai attenzione ai cavi per evitare che si strappino se rimangono aderenti alla scheda madre.

    • Nella parte posteriore della scheda madre c'è un pad termico (una massa rosa gommosa) per la dissipazione del calore. Se questo pad termico si rompe o appare troppo secco, puoi sostituirlo con uno nuovo.

  11. iGdtiSENPsqs62xD
    iGdtiSENPsqs62xD
    4oTnfReDwHcDVVI3

    • Estrai il motore di vibrazione utilizzando uno strumento di apertura in plastica.

    Il motore di vibrazione era incollato, ma telaio nuovo non era dotato di adesivo, cosa che ora non lo fa restare aderente.

    ancora -

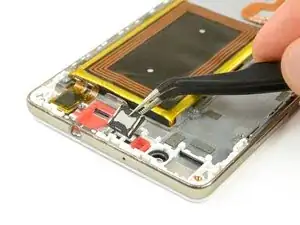

  12. DTfhORhyxRlkQsWV
    DTfhORhyxRlkQsWV
    CaLTSHIGDiY34UrZ

    • Usando delle pinzette, solleva dal suo alloggiamento l'altoparlante voce.

    • E' fissato al suo posto con dell'adesivo non molto tenace, quindi può essere necessario un po' di sforzo.

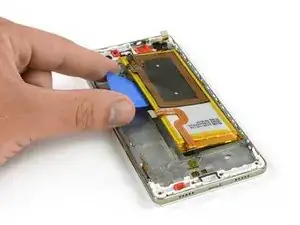

  13. 2w1XDn1j2aNNGI1s

    • Per evitare surriscaldamenti improvvisi, con possibilità di incendio, non piegare o forare la batteria.

    • Usa la linguetta di estrazione come spiegato qui nella guida della batteria per rimuovere una delle strisce adesive sotto la batteria.

    • Usando con cautela un plettro di apertura o uno spudger, finisci di staccare la batteria.

    • Non rimontare mai una batteria che, in fase di rimozione, è stata piegata o danneggiata.

    La batterie colle si fort qu’il est impossible de l’enlever sans la plier!!

    Miniwhite -

    You could try and weaken the adhesive with >97% isopropyl alcohol. But yes, the battery is indeed firmly glued in place

    Tobias Isakeit -

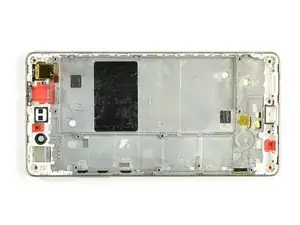

  14. KxA55qQm1CZuSsjq

    • Ispeziona il nuovo gruppo display e accertati di trasferire su di esso eventuali parti mancanti prelevandole dal vecchio telefono.

    Io ho dovuto anche prendere un sensore che mancava nel telaio fornito, sotto un altro, a fianco alla presa del Jack microfono

    ancora -

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.
