Sostituzione display LG V20

Difficoltà

Moderato

Passi

19

Tempo Necessario

45 minuti - 1 ora

Introduzione

Usa questa guida per sostituire il display del tuo LG V20.

Per proteggere gli occhi da schegge di vetro e avere una presa migliore per aprire il telefono, applica del nastro adesivo sullo schermo.

Ti servirà adesivo di ricambio per riattaccare la batteria e la cover posteriore quando rimonterai il dispositivo.

  1. nH4NFSZZIeOUBmc1
    nH4NFSZZIeOUBmc1
    s2uASsAIfJIsIQWd
    eGZpwIAZIFmWOMGc

    • Premi il pulsante sul lato destro in basso dell'LG V20 per aprire il gancio che blocca la cover posteriore sul bordo inferiore del telefono.

    • Rimuovi la cover posteriore.

  2. ZQlO1IMinXvMIEZa
    ZQlO1IMinXvMIEZa
    wuncXYEZLCveuqBj
    Mi15eMpjrStNXhF2

    • Prima di smontare il tuo telefono, scarica la batteria sotto il 25%. Una batteria al litio-ioni carica può incendiarsi e/o esplodere se viene perforata accidentalmente.

    • Inserisci l'estremità piatta di uno spudger nella piccola cavità sul bordo inferiore della batteria.

    • Usa lo spudger per far leva sulla batteria e rimuoverla.

    • Puoi eseguire quest'operazione con le dita, ma presta attenzione a non perforare la batteria con le unghie.

  3. 4KBAuYni61Gc2yA5

    • Rimuovi le 16 viti a croce Phillips #00 da 4 mm che collegano la cover posteriore alla scheda madre.

  4. by6dHd1Nie5hky4R
    by6dHd1Nie5hky4R
    xoeMIkVRiUiSeSjG

    • Le sezioni superiore e inferiore del telaio sono collegate molto saldamente al telaio centrale. È possibile tirarle via con le mani; se però non ci riesci, usa la seguente procedura per staccarle.

    • Con l'estremità piatta di uno spudger, premi uno degli angoli della sezione del telaio fino a creare una piccola fessura.

  5. nDEYskHme61q2vyh
    nDEYskHme61q2vyh
    fEGfGatSHMYeIenO

    • Rovescia il telefono e inserisci un plettro di apertura nella fessura che hai creato.

    • Fai scorrere il plettro di apertura lungo la fessura finché la sezione del telaio non scatta fuori dai suoi ganci in plastica.

    People on Reddit are reporting that the V20's antennas are contained in this top piece, and removing it too forcefully can damage the 2G antenna's contacts, resulting in a loss of ability to make calls. Details and a suggested fix if this happens to you:

    https://old.reddit.com/r/lgv20/comments/...

    databasebloat -

  6. ett21TB5tSbRqoYS

    • Rimuovi la sezione del telaio.

    • Ripeti questa procedura con la sezione del telaio all'altra estremità del telefono.

  7. 3FyxZyOIpbGSBAYc
    3FyxZyOIpbGSBAYc
    fZGJGGYEym3VbY5T

    • L'altoparlante è attaccato alla cover della scheda madre. Staccalo usando un plettro di apertura.

    Be very careful with prying up the speaker or else it will break the connection to the cover.

    Peter Halenbeck -

  8. ALOKdOsCQEucJy5Q
    ALOKdOsCQEucJy5Q
    bgGC3QfLxnMFFwTU

    • La cover della scheda madre è tenuta in posizione da diversi ganci in plastica.

    • Usa un plettro di apertura per sollevare la cover della scheda madre nell'angolo inferiore destro del tuo telefono finché non scatta fuori dal gancio di plastica.

    Bonjour, en placant le médiator à l’intérieur de l’emplacement de la batterie le démontage est plus facile de l’intérieur vers l’extérieur…

    pat pat -

    Merci pour l’info!

    Nicolas Pierret -

    In English: it is easier work your way around the inside of the battery compartment rather than around the outside. Also, the clip below the power button (i.e., top of the battery compartment) will release the whole top edge.

    Joseph Morris -

  9. weYXMofX6tML5aqo
    weYXMofX6tML5aqo
    wIaPVpVThbTfIy5v

    • Fai scorrere il plettro di apertura lungo il telaio centrale e torcilo per aprire i ganci di plastica che tengono in posizione la cover della scheda madre.

  10. cycSqxU1sP14DiSX

    • Rimuovi la cover della scheda madre.

  11. uFeMWSjbkDjxIIqS
    uFeMWSjbkDjxIIqS
    uKGhHLipMMd2tCF5

    • Usa l'estremità piatta di uno spudger per scollegare il cavo flessibile della fotocamera frontale.

    • Se vuoi proseguire con la rimozione del gruppo della scheda madre, non c'è bisogno di rimuovere la fotocamera frontale dopo averla disconnessa. Ma se non ti senti sicuro, rimuovila con attenzione usando delle pinzette.

    • Usa delle pinzette per rimuovere con delicatezza la fotocamera frontale.

  12. R4PKyjqfwaWGQG5R

    • Usa l'estremità piatta di uno spudger per scollegare il cavo flessibile della fotocamera posteriore di sinistra.

    • La seconda fotocamera posteriore verrà fuori insieme alla scheda madre, dato che è collegata a questa dall'altro lato.

    • Puoi lasciare la fotocamera anteriore al suo posto se farai attenzione a non danneggiarla mentre rimuovi il gruppo della scheda madre. Ma se non ti senti sicuro, rimuovila attentamente con delle pinzette.

    Anyone have a picture of the back of the board by the charge port

    DANIEL HOCH -

  13. Z3j6kXEAZBOEWbFW

    • Disconnetti il cavo flessibile del display con l'estremità piatta di uno spudger.

  14. 5yWwZOh5Bk6gDs2G
    5yWwZOh5Bk6gDs2G
    RKyRBoQvqBMotr2B

    • Usa l'estremità appuntita di uno spudger per sollevare il gruppo della scheda madre finché non riesci ad afferrarlo bene.

    • Solleva delicatamente il gruppo della scheda madre e rimuovilo.

    Be very careful handling motherboard. The numerous spring-type contact points can be easily bent.

    Peter Halenbeck -

  15. JmebiG5Pdd51sJBh
    JmebiG5Pdd51sJBh
    RVvnIxP2rViGdDUR

    • Usa delle pinzette per staccare delicatamente il cavo dello schermo secondario nella parte superiore del telefono.

  16. ddi1P1DXABCBEuLH

    • Usa un iOpener per allentare l'adesivo su tutti i lati del display.

    • Se il vetro del tuo display è crepato, evita ulteriori rotture e previeni infortuni nel corso della riparazione applicando del nastro adesivo sul vetro.

    • Disponi strisce sovrapposte di nastro da pacchi trasparente sul display del telefono fino a ricoprire l'intera superficie.

    • In questo modo, eviterai la dispersione di schegge di vetro assicurando l'integrità strutturale del vetro quando dovrai forzare il distacco del display.

    • Indossa occhiali di sicurezza per proteggere gli occhi da schegge di vetro che potrebbero volare via durante la riparazione.

  17. HhUWMyBZ6bnn2xg6
    HhUWMyBZ6bnn2xg6
    XVhsyRTCblvyKLcP
    SVEaqGMyAuo41UnE

    • Se la frattura del vetro rende difficile far aderire bene una ventosa, per affrontare i prossimi passi prova a piegare a forma di maniglia un pezzo di nastro adesivo tenace (come il nastro americano) e usalo per sollevare il display.

    • Usa una ventosa per sollevare il bordo superiore del display finché non riesci a inserire la punta di un plettro di apertura.

    • Inserisci sulla punta dello strumento di apertura per non danneggiare i componenti disposti sotto il display.

    • Fai scorrere il plettro di apertura su tutti i lati del telefono per tagliare l'adesivo.

    • Lascia un plettro di apertura in ogni angolo del telefono per impedire che l'adesivo si riattacchi.

    • Non sollevare direttamente il display dopo che hai tagliato l'adesivo lungo tutti i lati. Ci sono ancora i due cavi del display che passano attraverso il telaio centrale del telefono.

  18. lhamBghN2qKJh2Cl
    lhamBghN2qKJh2Cl
    MYSDc6jImuijXXVS

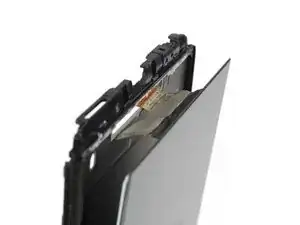

    • Fai passare con attenzione il cavo principale del display attraverso l'apertura del mid frame nella parte più bassa del telefono. Per farlo, solleva solo la parte inferiore del display.

    • Fai passare delicatamente il secondo cavo del display attraverso l'apertura del telaio centrale nella parte più alta del telefono.

  19. tC5MmcBXHfKXlTPE

    • Rimuovi il display.

    • Rimuovi dal telefono tutto l'adesivo rimasto e pulisci le aree incollate con alcol isopropilico e un panno privo di pelucchi.

    On reassembly, triple check that the camera lenses are clean and have no dust. Otherwise you have to take the motherboard cover back off to clean. And every time you take a phone apart, the chances of problems increases.

    Peter Halenbeck -

Conclusione

Segui queste istruzioni in ordine inverso per rimontare il tuo dispositivo.

Il modo migliore di fissare il nuovo schermo è di usare un foglio di nastro biadesivo tagliato su misura. Applica il nastro sul retro dello schermo, poi infila con delicatezza il cavo del display attraverso il telaio. Allinea lo schermo e premilo in posizione.
