Sostituzione display Samsung Galaxy A5 (2016)

Scritto Da: Tobias Isakeit
  • Commenti: 8
Sostituzione display Samsung Galaxy A5 (2016)

Difficoltà

Difficile

Passi

15

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per sostituire il display rotto o crepato sul tuo Samsung Galaxy A5.

  1. 2mUZCcmpttVH4vcd
    2mUZCcmpttVH4vcd
    cyJDngvUfDle2knY
    spvK1AIEVBHtqOWM

    • Prima di tutto spegni il tuo telefono.

    • Usa un iOpener per riscaldare e ammorbidire l'adesivo dietro il case posteriore.

    • Solleva il case posteriore con una ventosa per inserire un plettro di apertura.

  2. miE2qaQ2gYvUejv5
    miE2qaQ2gYvUejv5
    ILp6M3brtZ66LM2A
    KDDXKXEcGdAahZHR

    • Fai scorrere il plettro fino alla metà del telefono per separare il case posteriore dal telaio.

    • Inserisci un secondo plettro e fallo scorrere attorno all'angolo destro, lungo il bordo inferiore e attorno all'angolo sinistro.

  3. XprCrLvTLxmfK1ZO
    XprCrLvTLxmfK1ZO
    LARNvICYTUDMkbG2
    4TPN1VQRS2RRONiO

    • Prendi un altro plettro e continua verso l'angolo superiore.

    • In questa fase potresti usare un plettro in più per la parte rimanente in alto.

  4. TUEwkvlgrr2PLPvH
    TUEwkvlgrr2PLPvH
    X1arsiJbHSWVqNCb
    PiWYUf6GRQsbL6HM

    • Inserisci una scheda di plastica dalla parte inferiore del telefono e introducila sotto il case posteriore.

  5. CCwYLvYPbTiUR2aJ
    CCwYLvYPbTiUR2aJ
    2UNDKrxsGL3pqpaN
    GV3PoRipY12FMPUi

    • Riscalda di nuovo il case posteriore per spostare la scheda di plastica verso l'alto.

    • Guarda sempre sotto la cover posteriore durante l'operazione per non danneggiare i componenti come l'antenna NFC.

    • Muovi la scheda di plastica fino alla protuberanza della camera. Solleva leggermente il case posteriore e rimuovilo finalmente.

    • Assicurati di rimuovere ogni residuo di colla e applica nuovamente dell'adesivo in fase di rimontaggio.

  6. RWXpPuKBXT5loT1e
    RWXpPuKBXT5loT1e
    iRlMI2KwAQTGVQIu

    • Rimuovi il vassoio della scheda SIM.

    • Rimuovi le 17 viti Phillips #00 dal telaio centrale.

  7. 2yHnVihGDbEGZNUu
    2yHnVihGDbEGZNUu
    DZLbsMPnUUGOlCqF
    EOMGZiA1WYoQMRug

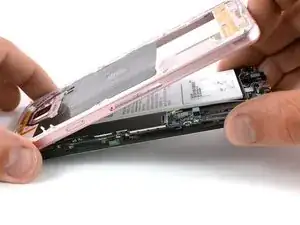

    • Premi sulla parte visibile della batteria per staccarla e separarla dal telaio centrale.

    • L'etichetta IMEI sulla tua vecchia batteria potrebbe aiutarti ad identificare il tuo telefono. Non dimenticare di trasferirla sulla batteria di ricambio.

  8. bBmaeP34WLdI1SeH
    bBmaeP34WLdI1SeH
    QUSN1C5acWOPvDKT

    • Disconnetti il connettore del display con l'estremità piatta di uno spudger.

    • Riscalda l'iOpener per ammorbidire l'adesivo sotto il display.

  9. UlHANkJMlWrCGCWt
    UlHANkJMlWrCGCWt
    UXeuZeeDU2CxAwZV

    • Inserisci un Jimmy fra il telaio e il pannello frontale.

    • Solleva leggermente il gruppo display per inserire un plettro di apertura dietro il display.

    • Conviene inserire la punta del plettro dove si trova il cavo del display.

    • Fai scorrere il plettro lungo il bordo per staccare l'adesivo. Nella parte inferiore puoi inserire lo stesso plettro più in profondità per evitare che l'adesivo riaderisca.

  10. 51HAZPWYVYxUNYfB
    51HAZPWYVYxUNYfB
    WPsYeBleW1dJy5nu
    vTbk6TlveCqMtTxU

    • Ripeti la stessa procedura dal lato opposto.

    • Qui puoi inserire il plettro di apertura fino a 1,3 cm per staccare l'adesivo da dietro la batteria.

    • Fallo scorrere verso il basso, dove finisce lo schermo.

  11. VMi5yjnW15lHeNUD
    VMi5yjnW15lHeNUD
    KRkDhK5n2XKlvSLq
    JroIx5vdT2cUMtv1

    • Adesso fai scorrere il Jimmy lungo il bordo inferiore per scollare l'adesivo.

    • Fai attenzione perché dietro il pannello frontale ci sono due tasti touch, uno da ogni lato. Quando sei al centro del dispositivo, vai solo fino al pulsante home.

  12. YpjSVMlYCjHRlCjj

  13. eZ6bxbIYosXIl1bv
    eZ6bxbIYosXIl1bv
    TXmWKmlmSoERYtEC
    EtaAwxyKQZYLsRUa

    • A sinistra (dal lato della scheda madre) sostituisci il plettro di apertura con una scheda di plastica per arrivare a scollare l'adesivo dietro la batteria.

    • Continua a separare l'adesivo fino ad arrivare al cavo del display.

  14. iunWDfH3GMAb2gtB
    iunWDfH3GMAb2gtB
    q1oZQOcLrQAqkIEQ
    YhIIBkJiDE3wTNuO

    • Separa il display dal suo telaio e taglia l'adesivo rimasto nella parte superiore con un plettro di apertura.

    • Fai passare con attenzione il cavo del display attraverso la fessura nel telaio del display.

  15. nZFsUiaKEas15DZj

    • Prima di cominciare il rimontaggio, connetti il nuovo display alla scheda madre e fai un controllo rapido accendendo il tuo telefono. Verifica se lo schermo si illumina e se il touch funziona correttamente.

    • Rimuovi ogni adesivo residuo dal display e dal vetro posteriore e applicane di nuovo se necessario.

Conclusione

Per rimontare il tuo dispositivo, segui queste informazioni in ordine inverso.
