Sostituzione display e relativo telaio dello Huawei P8

Scritto Da: Dominik Schnabelrauch
  • Commenti: 6
Sostituzione display e relativo telaio dello Huawei P8

Difficoltà

Difficile

Passi

20

Tempo Necessario

1 ora

Introduzione

Usa questa guida per rimuovere e sostituire il gruppo display, completo di telaio, dello Huawei P8.

  1. DAcIpvQOek3gwDB2
    DAcIpvQOek3gwDB2
    4YnwNJ1GHINJlpL3

    • Per prima cosa spegni il telefono.

    • Rimuovi i vassoi delle schede SD e SIM.

  2. O1dXFeSKdXHsubde

    • Rimuovi le due viti Torx T2 posizionate sul fondo, vicino alla porta micro USB del dispositivo.

    • Se lo schermo è crepato, puoi applicare del nastro adesivo sul pannello per proteggere gli occhi dalle schegge di vetro e per avere una migliore presa per aprire il telefono.

    Torx 2 also works :)

    Dennis Meerveld -

    Tried pentalobe drivers but had to get a Torx 2 in the end, possibly some variation across regional models.

    Ben Raphael -

    Pentalobe screws on my p8…

    In the kit,i have only T2…

    joska Horvath -

    T3 works best, T2 doesn’t cling to the screws too well

    Castlevin -

  3. WsDspqUFHFfddNV2
    WsDspqUFHFfddNV2
    aLvxTSkFcxAu5Yrk

    • Usa un iSclack o una ventosa per separare il gruppo display dal pannello posteriore.

  4. bA1rksqXv4LOt21m

    • Svita le due viti a croce Phillips #00 che tengono in posizione la fotocamera anteriore e le piastre dei connettori del display e della batteria.

  5. t6sDuCEiVYNKCg6m
    t6sDuCEiVYNKCg6m
    cKZkQCkJjpMgH4Ak
    Sox6DeVnSheIXmRO

    • Usa delle pinzette per rimuovere la piastra che copre il display e il connettore del cavo flessibile della batteria.

    • Scollega il connettore del cavo flessibile della batteria con uno spudger.

    • Rimuovi la piastra che copre il connettore del cavo flessibile della fotocamera anteriore.

  6. I5ddssrrCC4NTT1i
    I5ddssrrCC4NTT1i
    xtpBaeSCKLZBAoFZ
    xXkWKgitMsPXvJe4

    • Scollega i connettori dei cavi flessibili del jack cuffie e della fotocamera anteriore.

    • Rimuovi la fotocamera anteriore.

  7. K5IiW4iiMRZiIyPU
    K5IiW4iiMRZiIyPU
    iVkZXLGnSYZZPcRW

    • Usa uno spudger per scollegare il cavo dei pulsanti accensione/volume e piega il cavo perché non interferisca.

    • Rimuovi l'indicatore del contatto da liquidi.

  8. 3LQK2BlCEQGMQTbO

    • Rimuovi le cinque viti a croce Phillips #00 che bloccano la scheda madre del tuo Huawei P8.

  9. RmWyuoM4YLieCYTW
    RmWyuoM4YLieCYTW
    g1aLUtLHq6pEg5Vx

    • Stacca il connettore del cavo flessibile del motore di vibrazione.

    • Disconnetti il cavo dell'antenna.

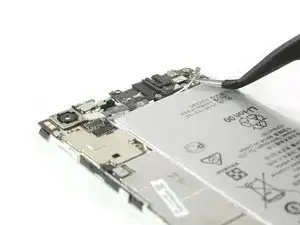

  10. ioQekpoFYQtLFhRK
    ioQekpoFYQtLFhRK
    qRMq2IwJUUBs2tPh
    MVJ2NG6qSYnclMOJ

    • Stacca dalla scheda madre, usando uno spudger, il connettore del cavo flessibile del display.

    • Con delle pinzette, disconnetti e rimuovi il cavo dell'antenna.

  11. AofZVkuJFsiHBgGX

    • Rimuovi la scheda madre dal telefono.

  12. VpVZiRtNT4qaTXD6
    VpVZiRtNT4qaTXD6
    p6VEpT3OUrRxRxnp

    • Libera con cautela il cavo flessibile dell'altoparlante.

    • Se il cavo risulta difficile da staccare, scalda il gruppo altoparlante con un iOpener o una pistola termica.

    • Solleva il gruppo altoparlante con uno spudger e rimuovilo.

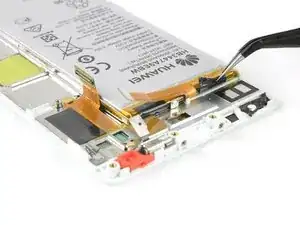

  13. ZR2oWvLgyFRcFm6y
    ZR2oWvLgyFRcFm6y
    OntTlkyMtBxxdoma

    • Libera la parte terminale della prima striscia di estrazione adesiva per poter esercitare una buona presa su di essa.

    • Per liberare la batteria, tira la striscia adesiva con un movimento lento e regolare.

  14. OpEPCtqIRsHynyQE
    OpEPCtqIRsHynyQE
    U6tbUKEmjX46EgI2

    • Libera la parte terminale della seconda striscia di estrazione adesiva.

    • Tira la striscia adesiva con un movimento lento e regolare.

    • Se queste strisce adesive si rompono, puoi usare un iOpener per riscaldarle e ammorbidirle lievemente e quindi consentirti di sollevare la batteria con uno spudger.

  15. 6KWNdGjPNWjZWjmC
    6KWNdGjPNWjZWjmC
    eW6dUBWBF5xEv3g1

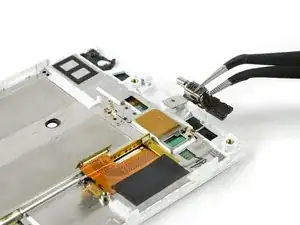

  16. JZcTL2vweTkXF1JQ
    JZcTL2vweTkXF1JQ
    6fYScbroqmalYoDb
    RUkbcuRrVeqYDkBk

    • Rimuovi la guarnizione del motore di vibrazione.

    • Rimuovi il motore di vibrazione.

    • C'è della colla sotto il motore di vibrazione e la sua guarnizione. Se non riesci a rimuovere questi elementi, usa un iOpener per ammorbidire un po' l'adesivo.

  17. g4dnZWPnAuAiJJnT
    g4dnZWPnAuAiJJnT
    6LWRZnhZuHHU2gjn
    an1OMTHZSGvtqMkf

    • Rimuovi il cavo flessibile dei pulsanti di accensione e del volume.

    • Rimuovi le quattro viti a croce Phillips #00.

    • Usa delle pinzette per rimuovere la staffa metallica che copre l'angolo del jack cuffie.

  18. DwRLC1gwm3yc2OVF
    DwRLC1gwm3yc2OVF
    eN5ooj3iVi3KLMqj
    ekuchZYQnrd51FRO

    • Usa uno spudger per disconnettere il cavo flessibile del jack cuffie.

    • Usa delle pinzette per rimuovere la prima scheda secondaria che è collegata al jack cuffie.

    • Rimuovi la seconda scheda figlia che comprende il jack cuffie.

    • Entrambe le schede secondarie sono incastrate nel telaio centrale e sono un po' difficili da rimuovere. Cerca di afferrarle vicino ai fori delle viti Phillips #00 per non danneggiare alcun contatto.

  19. LxfQPUD1DnTFSQs3
    LxfQPUD1DnTFSQs3
    VuLupl35hpUBHiSA
    tpF5PVJSqCOqMOTD

    • Rimuovi la guarnizione posizionata sotto la scheda secondaria nell'angolo superiore destro del telefono.

    • Usando delle pinzette, rimuovi l'altoparlante voce facendo attenzione ai suoi connettori.

    • Rimuovi la guarnizione della fotocamera anteriore.

  20. NFUNfm6yAWNwOoWk

    • Prima del rimontaggio, confronta la parte di ricambio con quella originale e controlla se ci sono ulteriori componenti che devono essere trasferiti sul pezzo nuovo.

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso. Applica di nuovo l'adesivo dove necessario e trasferisci le guarnizioni in gomma e le tenute del tuo vecchio telaio su quello nuovo.
