Sostituzione dissipatore iMac Intel EMC 2546 27"

Scritto Da: Andrew Optimus Goldheart
  • Commenti: 0
Sostituzione dissipatore iMac Intel EMC 2546 27"

Difficoltà

Moderato

Passi

6

Tempo Necessario

Nessuna stima

Introduzione

Prerequisito per la scheda madre, il dissipatore e la CPU

  1. oLXPwREymEN3QugN
    oLXPwREymEN3QugN
    AVJCacHQsZVIsbBy
    vouYRyJZuOpihXt5

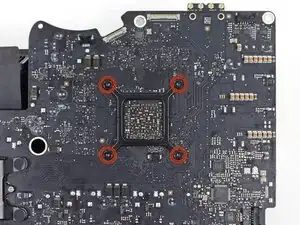

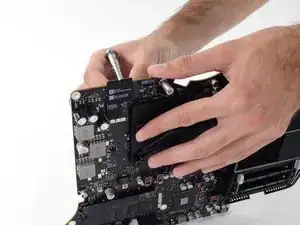

    • Svita le quattro viti Torx T8 da 7,5 mm da dietro la GPU sulla scheda madre.

    • Queste viti sono inserite in delle larghe viti a croce Phillips #2 caricate a molla. Per evitare di far girare le viti più larghe mentre sviti le Torx T8, tienile ferme con un dito o un cacciavite a croce Phillips #2.

  2. KiAS4hrEECx1ATOy

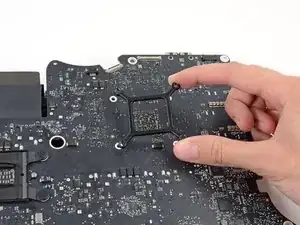

    • Rimuovi il supporto del dissipatore dal retro della GPU.

  3. QxaqVe1SYiE4MqHB

    • Rimuovi i quattro adesivi neri dal retro del dissipatore della CPU.

  4. c5wBcTUXOk1nRu3O

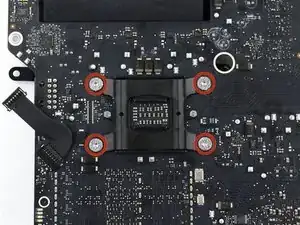

    • Svita le quattro viti Torx T10 da 12,3 mm dal retro del dissipatore della CPU.

  5. 6AQH2jRQPJXaRw2G
    6AQH2jRQPJXaRw2G
    QM4XkyOn1Dp5b4Xb
    POFXPLvFeHu1LiPo

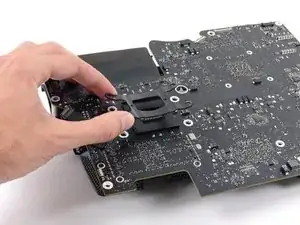

    • Rimuovi la piastra a molla da dietro il dissipatore della CPU.

    • Solleva e rimuovi la piastra di appoggio sul retro del dissipatore della CPU. Questa piastra ha due sporgenze che entrano in fori di allineamento sulla scheda madre.

  6. qLVXLNydmKWQWanK
    qLVXLNydmKWQWanK
    Ne1ypyAMZ6OFnlVG
    24yDU6cMOi3WKGhN

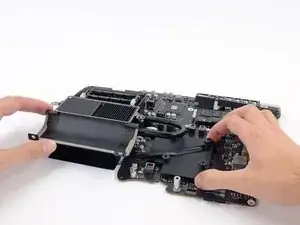

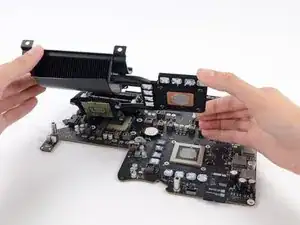

    • Solleva il dissipatore dalla scheda madre.

    • La CPU probabilmente resterà incollata al dissipatore, quindi stai attento a dove lo appoggi.

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
