Introduzione
Segui questa guida per sostituire la fotocamera frontale del tuo iPhone 8 Plus. La fotocamera fa parte di un gruppo più grande che include un microfono e i sensori di prossimità/luce ambiente. Vengono sostituiti tutti insieme in un pezzo.
-
-
Spegni il tuo iPhone prima di iniziare lo smontaggio.
-
Rimuovi le due viti pentalobe da 3,4 mm sul lato inferiore dell'iPhone.
-
-
-
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
-
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
-
-
-
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
-
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
-
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
-
Premi le ventose insieme per farle aderire sull'area desiderata.
-
-
-
Tira la manopola blu in avanti per bloccare i bracci.
-
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
-
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.
-
-
-
Scalda un iOpener e fallo passare tra i bracci dell'Anti-Clamp.
-
Piega l'iOpener così che sia appoggiato sul bordo inferiore dell'iPhone.
-
Attendi un minuto per dare all'adesivo la possibilità di staccarsi e creare una fessura d'apertura.
-
Inserisci un plettro sotto lo schermo quando l'Anti-Clamp avrà creato una fessura abbastanza grande.
-
Salta i prossimi tre passaggi.
-
-
-
Usa un asciugacapelli oppure prepara un iOpener e applicalo per circa 90 secondi al bordo inferiore dell'iPhone per ammorbidire l'adesivo sottostante.
-
-
-
Applica una ventosa nella metà inferiore del pannello frontale, appena sopra il pulsante home.
-
-
-
Tira la ventosa applicando una tensione forte e costante fino a creare una piccola fessura tra il gruppo display e il case posteriore.
-
Inserisci nella fessura un plettro di apertura o un altro attrezzo fine per una profondità di qualche millimetro.
-
-
-
Fai scorrere il tuo attrezzo attorno all'angolo e lungo il bordo sinistro del telefono, spostandoti verso i pulsanti del controllo volume e l'interruttore della modalità silenziosa, per rompere l'adesivo che tiene in posizione il display.
-
Fermati vicino all'angolo superiore sinistro del display.
-
-
-
Inserisci nuovamente il tuo attrezzo nell'angolo inferiore destro dell'iPhone e fallo scorrere attorno all'angolo e lungo il lato destro del telefono per separare l'adesivo.
-
-
-
Fai scorrere uno strumento di apertura sotto il display lungo il bordo superiore del telefono per allentare l'adesivo rimasto.
-
-
-
Fai scorrere lievemente il gruppo display verso il basso (allontanandolo dal bordo superiore del telefono) per liberarlo dalle clip che lo collegano al case posteriore.
-
-
-
Apri l'iPhone sollevando il display dal lato sinistro, come per sollevare la copertina posteriore di un libro.
-
Appoggia il display contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
-
-
-
Rimuovi le quattro viti Phillips (JIS) che fissano la staffa del cavo inferiore del display alla scheda logica:
-
Due viti da 1,3 mm
-
Una vite da 1,4 mm
-
Una vite da 2,7 mm
-
-
-
Usa la punta di uno spudger per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
-
Piega lievemente da un lato il cavo del connettore per evitare che questo possa fare contatto con lo zoccolo e quindi alimentare il telefono nel corso della tua riparazione.
-
-
-
Usa la punta di uno spudger oppure un'unghia per staccare il grande connettore inferiore del display tirandolo dritto verso l'alto dal suo alloggiamento.
-
-
-
Stacca il secondo connettore inferiore del cavo del display, proprio sotto quello che hai disconnesso nel passo precedente.
-
-
-
Rimuovi le due viti tri-wing Y000 che tengono in posizione la staffa sopra il connettore del gruppo sensore del pannello frontale:
-
Una vite da 1,0 mm
-
Una vite da 1,2 mm
-
-
-
Usa la punta di uno spudger oppure un'unghia per staccare dalla sua sede il connettore del gruppo sensore del pannello frontale.
-
-
-
Svita le cinque viti a croce Phillips che fissano la staffa dell'altoparlante voce:
-
Due viti da 1,8 mm
-
Una vite da 2,3 mm
-
Una vite da 2,4 mm
-
Una vite da 2,8 mm
-
-
-

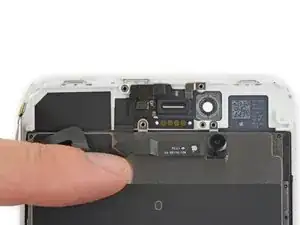

Usa l'estremità piatta di uno spudger per sollevare la fotocamera frontale dalla sua cavità.
-
Piega con cautela il cavo piatto della fotocamera da parte per accedere all'altoparlante voce sottostante.
-
-
-
Piega con cautela la fotocamera e il cavo piatto attaccato verso la parte inferiore dell'iPhone per accedere ai componenti sottostanti.
-
-
-
Usa un asciugacapelli, una pistola o prepara un iOpener e applicalo al bordo superiore del pannello frontale del display per circa un minuto al fine di ammorbidire l'adesivo che fissa i sensori.
-
-
-
Fai scorrere uno spudger sotto il cavo flessibile del sensore di luce ambiente e solleva il sensore fuori dal suo alloggiamento.
-
-
-
Fai scorrere la punta di uno spudger sotto il cavo flessibile del sensore di prossimità e solleva il sensore fuori dal suo alloggiamento.
-
-
-
Inserisci il bordo affilato di uno strumento di apertura iFixit sotto il cavo flessibile del gruppo fotocamera, dal lato opposto alla fotocamera frontale.
-
Fai leva per separare il bordo del cavo flessibile dal retro dello schermo.
-
-
-
Inserisci la punta di uno spudger sotto la stessa porzione del cavo flessibile che hai staccato nel passo precedente.
-
Continua a staccare il cavo residuo, spingendo lo spudger sotto la fila di contatti rotondi dorati dell'altoparlante voce.
-
-
-
Rimuovi il gruppo fotocamera frontale e sensore cavi.
-
Tra il display e le 3 file di contatti di rame sul retro del cavo fotocamera/sensori c'è un pezzo di nastro biadesivo nero isolante. Può rimanere incollato al display o staccarsi insieme al cavo.
-
Confronta la tua nuova parte di ricambio con la parte originale: prima dell'installazione potrebbe rendersi necessario trasferire alcuni componenti dall'una all'altra o rimuovere dal ricambio eventuali elementi adesivi.
Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata secondo i piani? Vai alla nostra Comunità Risposte per trovare aiuto nella risoluzione dei problemi.
