Sostituzione gruppo scheda madre MacBook Pro Retina 13" fine 2013

Scritto Da: Sam Goldheart
  • Commenti: 5
Sostituzione gruppo scheda madre MacBook Pro Retina 13" fine 2013

Difficoltà

Moderato

Passi

17

Tempo Necessario

Nessuna stima

Introduzione

Prerequisito per rimuovere la scheda madre.

  1. vWZyGPJjlhcyPBEA
    vWZyGPJjlhcyPBEA
    6Gf4pvuNTLrfsLTh

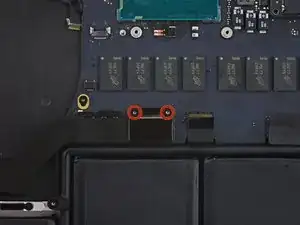

    • Svita le due viti Torx T5 da 2,1 mm che fissano la copertura del cavo della scheda I/O alla scheda madre.

    • Rimuovi la copertura del cavo della scheda I/O.

  2. IABfnvG4AyfPANkb
    IABfnvG4AyfPANkb
    TEtyEJ5wVoesOAPs

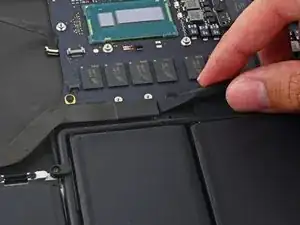

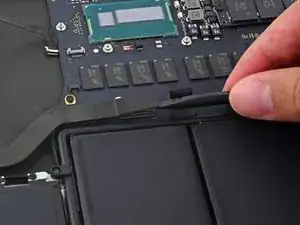

    • Usa la parte piatta di uno spudger per sollevare il connettore della scheda I/O dalla sua presa sulla scheda madre.

    • Stai attento a fare leva solo sul connettore della scheda I/O e non sulla presa o rischi di danneggiare la scheda madre.

  3. EenMPiRLiARjwEEW
    EenMPiRLiARjwEEW
    BS4xBgUQxoxPTMxo

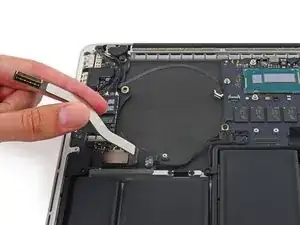

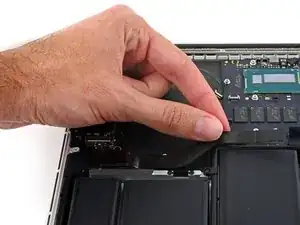

    • Solleva il cavo della scheda I/O dalla scheda madre e piegalo in modo che non possa interferire con la scheda madre.

    • Per evitare di danneggiare il cavo, piegalo dove è già piegato, all'estremità vicina alla scheda I/O.

  4. vAUEPShEOq4TA2AR
    vAUEPShEOq4TA2AR
    GIuW4iY4hvQZ3FuI

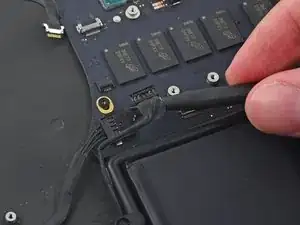

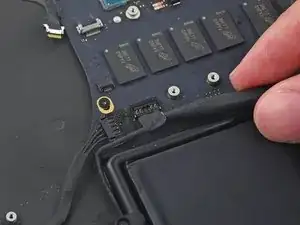

    • Usa la punta di uno spudger per sollevare il connettore dello speaker destro dalla sua presa sulla scheda madre.

  5. 2Rr5m1cecBMSExrM
    2Rr5m1cecBMSExrM
    NDcEFVLGwmrx2fjP

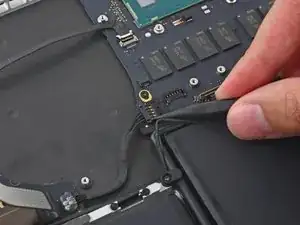

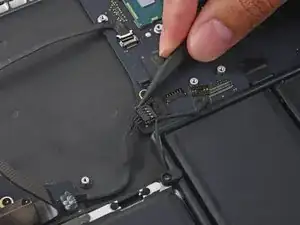

    • Usa la punta di uno spudger per spingere entrambi i lati del connettore della scheda I/O per sfilarlo man mano dalla sua presa sulla scheda madre.

    Having a hard time at this step. Any suggestions? it's just not walking out.

    Moki -

    Use your fingernails to pinch the sides of the clip inwards to release the connector. I couldn’t walk it out either, both sides needed to be pushed in simultaneously to pull it out of the socket.

    maccentric -

    Do not pull from the cables end. you will risk separating thin cables from connector head. Use spudger tip to push it out.

    Macrepair SF -

  6. pI6fcBR1WwNQJq1f
    pI6fcBR1WwNQJq1f
    NJmNXhItOnrJMy3C
    LMg4wkugObTV2Pqm

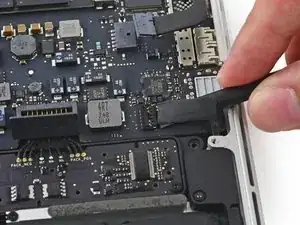

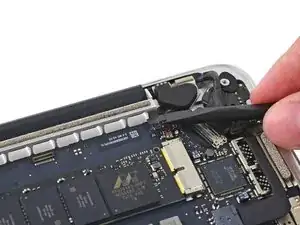

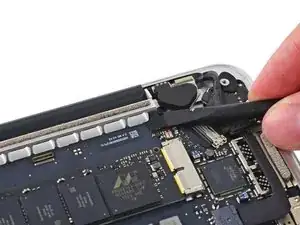

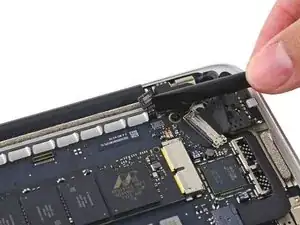

    • Usa la parte piatta di uno spudger per scollegare il cavo della retroilluminazione della tastiera dalla scheda madre e piegalo da parte dove non possa interferire con la scheda madre.

  7. iENKDDRt1Kiq5O5M
    iENKDDRt1Kiq5O5M
    BIVWpJDXtifJE4hC
    gISc6J22ma2o5UZK

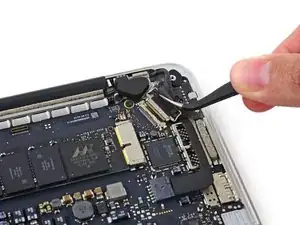

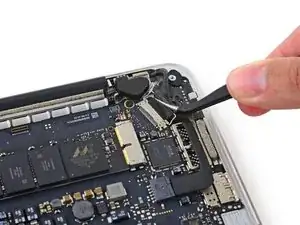

    • Prendi l'aletta di plastica nera del connettore del cavo dello schermo e tirala per sbloccare il cavo e sfilalo dalla sua presa parallelamente alla scheda madre.

  8. IOHJOH1cFJHypoBV
    IOHJOH1cFJHypoBV
    saRcGXe4SitRnh1h

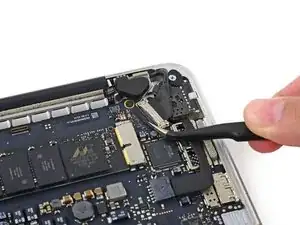

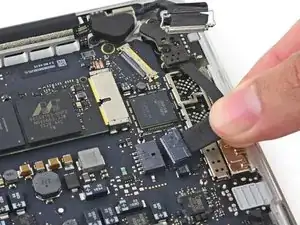

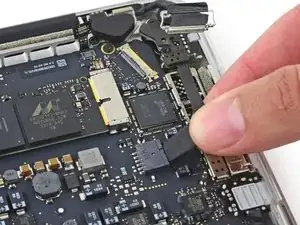

    • Sfila attentamente il connettore dell'ingresso DC dell'alimentazione dalla sua presa tirandolo parallelamente alla scheda madre.

  9. rnUMTOatBJNNgBni
    rnUMTOatBJNNgBni
    jOSJGYDNOwqKXKTJ
    UXwgmKPKT4ZdQxwZ

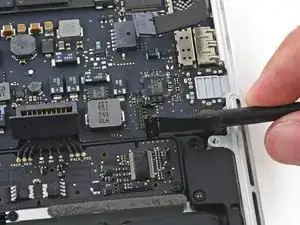

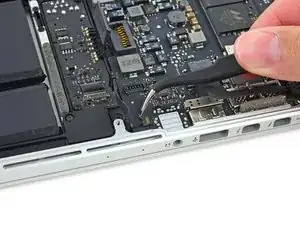

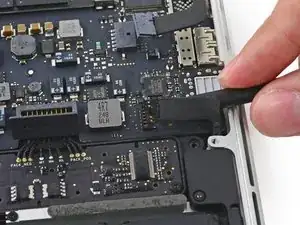

    • Infila la parte piatta di uno spudger sotto il cavo dello speaker sinistro vicino al suo connettore e fai leva per sollevarlo, quindi piega il cavo da parte in modo che non dia fastidio.

  10. LHnsgIhIncp5eheR
    LHnsgIhIncp5eheR
    NF4gbNSjjH2orU1b

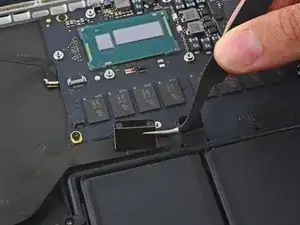

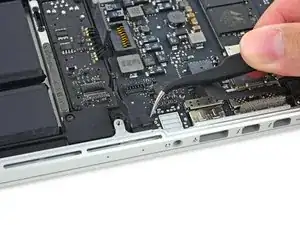

    • Se presente, rimuovi il nastro sopra il connettore ZIF del cavo del microfono.

  11. ovyqUQhyDW2jNSUR
    ovyqUQhyDW2jNSUR
    v5WS3ylaa6lZA3Na
    5JY4d3RdORBCkYdv

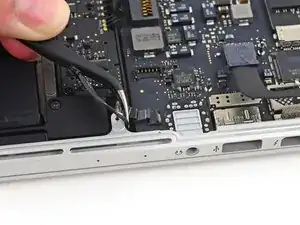

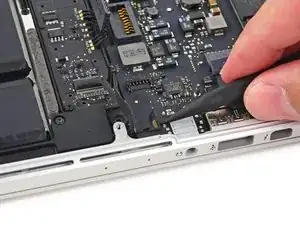

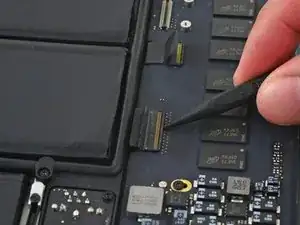

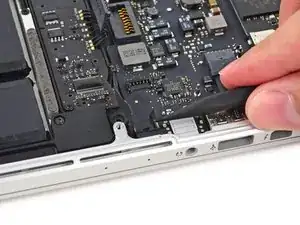

    • Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio sul connettore ZIF del cavo del microfono.

    • Sfila il cavo del microfono dalla sua presa sulla scheda madre.

  12. DwllTxgbmkLCheAb
    DwllTxgbmkLCheAb
    WaEQ5WQEHDKoMg53
    65XSFpLW1UjClqPx

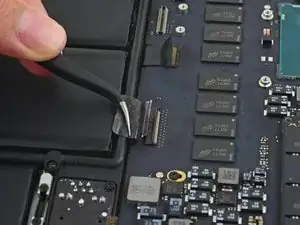

    • Se presente, rimuovi il nastro sopra il connettore del cavo della tastiera.

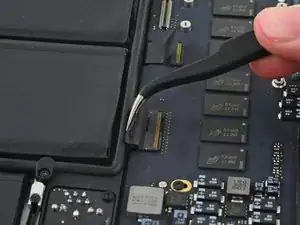

    • Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio sul connettore ZIF.

  13. UYrMGfTxWPjSP2iO
    UYrMGfTxWPjSP2iO
    DCC3ttZgUYA32Mkn

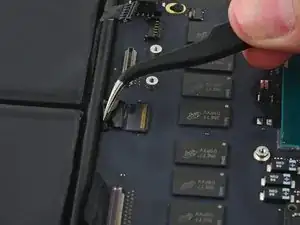

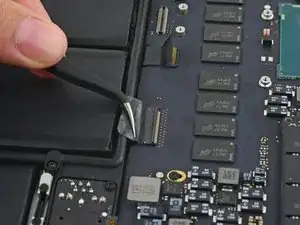

    • Sfila il cavo della tastiera dal suo connettore ZIF sulla scheda madre.

  14. ySdRCDWqGVypWNvp
    ySdRCDWqGVypWNvp
    gxvAprDPTjBvHvOr
    TvnBUIBNlrlJEXoa

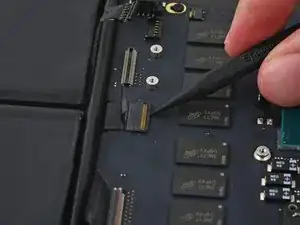

    • Se presente, rimuovi il nastro che copra il connettore del cavo del trackpad.

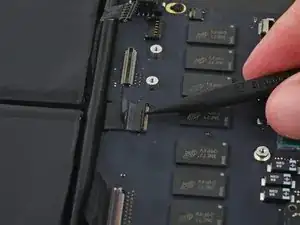

    • Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio sul connettore ZIF.

  15. OPwvQ3O253Far5tX
    OPwvQ3O253Far5tX
    NxHcUYBWvMoJFjcZ

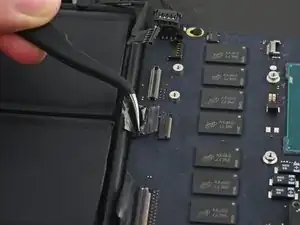

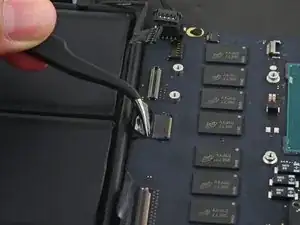

    • Sfila il cavo a nastro del trackpad dalla sua presa sulla scheda madre.

    I didn’t pay enough attention when I pulled the ribbon cable out, so trying to figure out how to reattach it was quite challenging for me. After searching unsuccessfully for videos/instructions on how to reattach, I finally figured out that the ribbon cable goes UNDER the black plastic part of the socket (closest to the ribbon), and then you push the little tab down to hold it in place. Hope this helps others who are struggling with this part. Otherwise, this was an amazing tutorial, and saved my macbook…

    CRI -

  16. jIDstOHgGrwoCs1E

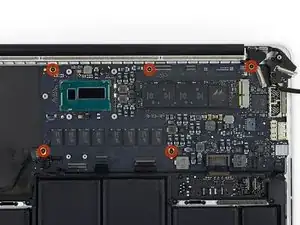

    • Svita le cinque viti Torx T5 da 3,5 mm che fissano la scheda madre alla scocca superiore.

    • Durante il rimontaggio avvita leggermente le cinque viti, posiziona correttamente la scheda madre e quindi serra le viti uniformemente.

  17. mYJ2dVthDJKvyRJi
    mYJ2dVthDJKvyRJi
    f6brs14Ux1JKCBiR
    2AgvhQLwAy2Ik5bI

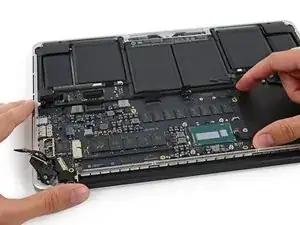

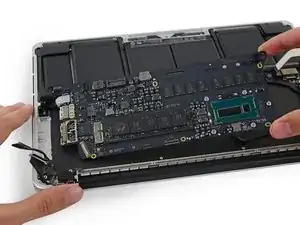

    • Solleva leggermente il bordo vicino al processore della scheda madre e tiralo verso l'alloggio della ventola per sfilare le porte dalla scocca superiore.

    • Rimuovi la scheda madre.

    • Durante il rimontaggio assicurati che i cavi della tastiera, della retroilluminazione della tastiera, del MagSafe e del microfono non si impiglino sotto la scheda madre.

    • Assicurati anche di infilare le prese delle protezioni EMI sotto il bordo della scocca e non sopra.

Conclusione

Per rimontare il dispositivo, segui le istruzioni in ordine inverso.
