Introduzione
Usa questa guida per sostituire un gruppo schermo rotto o guasto nel tuo Motorola Moto E4 (XT1762).
Questa guida illustra la procedura per sostituire un gruppo schermo incluso il suo telaio. Prima di iniziare a seguire questa guida, accertati di avere il ricambio corretto.
In fase di rimontaggio, ti potrebbe servire dell'adesivo di ricambio per riattaccare alcuni componenti.
Per sostituire solo l'LCD e il digitizer, usa questa guida.
-
-
Spegni il telefono prima di iniziare lo smontaggio.
-
Inserisci l'estremità di uno spudger nell'intaglio nell'angolo inferiore destro del telefono per iniziare a staccare il telefono dalla cover posteriore.
-
Fai scorrere lo spudger fino all'angolo inferiore sinistro e solleva la parte principale del telefono fuori dalla cover posteriore quanto basta per avere una buona presa.
-
-
-
Infila uno spudger oppure un'unghia nell'incavo dell'estremità posteriore della batteria.
-
Fai leva per estrarre la batteria dal suo alloggiamento e quindi rimuovila.
-
-
-
Inserisci un plettro di apertura tra l'altoparlante e la scocca per staccare l'altoparlante stesso torcendo lo strumento.
-
Rimuovi l'unità altoparlante.
-
-
-
Inserisci un plettro di apertura tra la cover e l'angolo inferiore destro della scheda madre.
-
Fai scorrere il plettro di apertura verso l'alto per aprire i gancetti di plastica.
-
-
-
Inserisci un plettro di apertura tra la cover e l'angolo inferiore sinistro della scheda madre.
-
Fai scorrere il plettro di apertura verso l'alto per liberare i ganci di plastica.
-
Solleva la cover della scheda madre torcendo il plettro di apertura.
-
-
-
Usa delle pinzette per staccare il nastro giallo del connettore ZIF posizionato sulla sinistra della scheda madre.
-
-
-
Usa delle pinzette per tirare fuori dal suo connettore ZIF il cavo flex del pulsante dell'accensione e del volume.
-
-
-
Usa delle pinzette per staccare e disconnettere il cavo di antenna posizionato sulla sinistra della scheda madre.
-
Piega da una parte il cavo di antenna in modo che non interferisca.
-
-
-
Usa l'estremità di uno spudger per sollevare e disconnettere il cavo flex del display posizionato nella parte inferiore sinistra della scheda madre.
-
-
-
Usa uno spudger per sollevare delicatamente la scheda madre dal suo bordo superiore.
-
Solleva la scheda madre e rovesciala parzialmente indietro.
-
-
-
Usa l'estremità di uno spudger per disconnettere dalla scheda madre il cavo di interconnessione.
-
Rimuovi la scheda madre.
-
-
-
Usa l'estremità di uno spudger per sollevare e disconnettere il cavo flessibile di interconnessione.
-
-
-
Usa l'estremità di uno spudger per sollevare e disconnettere il cavo flex del sensore di impronte digitali.
-
-
-

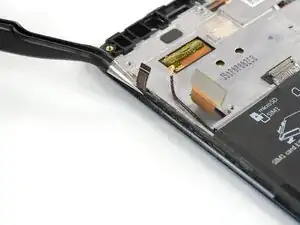

Infila l'estremità di uno spudger sotto la parte inferiore della scheda di ricarica per sollevarla.
-
Rimuovi la scheda di ricarica.
-
-
-
Applica per circa un minuto un iOpener riscaldato sulla parte superiore del display per ammorbidire l'adesivo in corrispondenza dell'altoparlante voce.
-
-
-
Usa delle pinzette per sollevare fuori dal suo alloggiamento l'altoparlante voce e quindi rimuoverlo.
-
-
-
Applica per circa 30 secondi un iOpener riscaldato sul bordo sinistro del telefono per ammorbidire l'adesivo sotto l'unità del pulsante di accensione e del volume.
-
-
-
Usa delle pinzette per staccare delicatamente l'unità del pulsante dell'accensione e del volume dal bordo sinistro del telefono.
-
Rimuovi l'unità del pulsante di accensione e del volume.
-
-
-
Applica l'iOpener per circa due minuti sul nastro adesivo nero che copre l'antenna e il cavo di interconnessione.
-
-
-
Usa delle pinzette per staccare con attenzione il nastro adesivo che copre l'antenna e il cavo di interconnessione e quindi ripiegalo in modo che non dia fastidio.
-
-
-
Usa delle pinzette per tirare fuori dal suo percorso il cavo di antenna.
-
Rimuovi il cavo di antenna.
-
-
-
Usa delle pinzette per staccare con delicatezza l'etichetta di prodotto dal cavo di interconnessione.
-
-
-
Usa delle pinzette per afferrare e staccare con attenzione il cavo flessibile di interconnessione.
-
Rimuovi il cavo flessibile di interconnessione.
-
Se possibile, accendi il telefono e controlla la riparazione prima di disporre del nuovo adesivo e sigillare nuovamente il dispositivo.
Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.
La riparazione non è andata secondo i piani? Vai sulla nostra comunità Risposte per trovare aiuto nella risoluzione dei problemi.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
