Sostituzione gruppo schermo Nexus 5X

Scritto Da: Dominik Schnabelrauch

Commenti: 25

Difficoltà

Moderato

Passi

Tempo Necessario

30 minuti - 1 ora

Introduzione

Usa questa guida per sostituire il gruppo schermo del tuo Nexus 5X. Il gruppo comprende lo schermo già montato sul suo telaio.

Dovrai trasferire dal tuo vecchio telaio tutti i componenti che non sono compresi nella parte di ricambio.

Nel caso il tuo display sia in frantumi, applica del nastro adesivo sullo schermo per proteggere gli occhi da schegge di vetro e per avere una migliore presa nell'apertura del telefono.

Prima di smontare il tuo telefono, scarica la batteria sotto il 25%. Se la tua batteria è gonfia, non scaldare il tuo telefono. Le batterie gonfie possono essere pericolose, quindi indossa occhiali protettivi e usa la dovuta attenzione; se non sei sicuro di saper eseguire la procedura, porta la batteria da un professionista.

Per rimontare il dispositivo, ti servirà dell'adesivo di ricambio per riattaccare alcune parti.

Strumenti

Ricambi

Passo 1

Inserisci uno strumento di estrazione SIM nel foro del vassoio della scheda, sul bordo sinistro del telefono.
Premi per espellere il vassoio della scheda SIM.
Rimuovi il vassoio della scheda SIM.

Passo 2

Infila un plettro di apertura nell'apertura della fessura del vassoio della scheda SIM; torcila per staccare la prima clip di plastica che tiene fissato il pannello posteriore.
Fai scorrere il plettro di apertura lungo il bordo superiore del telefono per staccare le clip di plastica che bloccano il pannello posteriore.

A guitar pick is a good substitution for the plastic opening tool.

Sam Sippe - 29/01/18

Here’s a photo of the location of the 18 tabs that hold the back cover in place

Steve - 12/05/18

Twisting sideways didn’t do it for me, but sliding along the edge did. However, at first I didn’t realize that the pick was between the motherboard and midframe, rather than between midframe and back cover like it was supposed to. This led to breaking off a spring-loaded connector on the motherboard, connecting to an antenna (I guess) in the back cover. So far I haven’t noticed any reception issues, but I can’t say for sure.

In essence: be careful to get the pick towards the back cover, and not “straight in” under the midframe.

Hampus - 26/08/20

Passo 3

Continua a far scorrere il plettro di apertura lungo tutti i lati del telefono per liberare tutte le clip di fissaggio del pannello posteriore.

Passo 4

Torci il plettro di apertura per sollevare lievemente il pannello posteriore.
Ci sono altre due clip in plastica vicino al sensore impronte digitali. Sganciale tirando delicatamente il pannello posteriore.
Rimuovi il pannello posteriore.

Passo 5

Rimuovi le dieci viti a croce Phillips da 3,6 mm che fissano il midframe.

Some models use a Y1 screw head.

Kyle Wright - 07/05/18

Passo 6

Inserisci un plettro di apertura nella fessura del vassoio della scheda SIM e torcilo per liberare le clip di plastica.

The photo seems to show that the person is opening from the top, which is the opposite of your advice. So, just want to be clear.

Robert Konigsberg - 10/03/17

yes, open from bottom first... the pic above shows the finished product after reaching top of phone. I found it best to actually start close to the right of the usbC connector. Pushing inbetween the 2 tabs and up will release the shell.. then work clockwise.

Chris Mayberry - 21/03/17

Chris, your advice to start to the right of the usbC connector was excellent, thank you!

Robert Konigsberg - 24/03/17

I found that my middle panel was already broken at the narrowest part just to the left of the 2-D scan code on the battery, perhaps from some ham-fisted previous repair. This seems of little consequence, there do not seem to be any electrical connections running through this part.

Wiley Sanders - 10/12/17

After a long amount of prying, I discoved that, if used gently, a jimmy can really help get the plastic off

Timothy Owens - 26/12/17

I could not remove the cover with the opening tool but had success with the opening picks (the triangle parts). Just slide them under the cover and gently bend and twist the pick to release the cover from the locks. By the way: it’s perfectly normal for the bottom cover part to come loose from the top cover part. It’s designed that way (they interlock).

Marco Miltenburg - 08/01/18

Here’s a photo of the location of the 20 tabs that hold the middle assembly in place, and the pry angle needed.

Steve - 12/05/18

This is the scariest part but it is the same process of taking a bike tire off the rim: lift up one part of the cover then put a wedge under the lifted section to hold it up then continue around the frame lifting it up and holding it up with the blue picks. You’ll find that after you life the bottom you can wriggle free the rest by hand.

The 10 screws came out quickly using the IFIXIT.com magnetic screwdriver.

mcguinness.david - 20/12/19

Passo 7

Continua a far scorrere il plettro di apertura nella parte superiore del telaio intermedio per sganciare le clip di plastica.

Passo 8

Usa il plettro di apertura per aprire, facendo leva, le clip di plastica sul bordo lungo del midframe e sul bordo inferiore.
Accertati che tutte le clip sul lato lungo siano sganciate, altrimenti il telaio intermedio potrebbe rompersi nei punti di collegamento.

Passo 9

Accertati che tutte le clip siano sganciate.
Rimuovi con delicatezza il midframe.

Passo 10

Usa l'estremità di uno spudger per staccare, facendo leva sotto di esso, il cavo flessibile della batteria posizionato nella parte inferiore destra della scheda madre.

Passo 11

Usa un iOpener per indebolire l'adesivo sotto la batteria. Applicalo sul retro del telefono per almeno due minuti.

And all that in 3 minutes.

No way!!!

Chris Hibbert - 29/01/17

Yeah, three minutes is probably not very realistic. I updated the time estimate to something a bit more conservative. :)

Jeff Suovanen - 30/01/17

The adhesive on mine was also really strong.

I had to use a heat gun at about ~110F while applying pressure to get the battery to release

Brian Stambaugh - 02/08/17

Seriously? All this, just to change the battery?

Robin Gregory - 09/11/17

Your comment only makes sense in 2017.

Krzeszny -

I was able to spudge the battery out from the bottom edge using a “custom” tool made from an old credit card cut to a width slightly less than the bottom of the battery.

Wiley Sanders - 11/12/17

Great tip - I used a credit card too without the need for a heat gun.

Sam Sippe - 29/01/18

No need to remove the battery if you only want to get the mainboard out. Just release all the connectors

Wim Brouwer - 23/03/19

I’d recommend trying to remove the battery without using heat as my phone failed with the infamous “boot loop” problem less than a week after I changed the battery.

chilton cabot - 29/06/19

Following these helpful comments, I used isopropyl alcohol and the spudge to get the battery loose, no heat.

hans haucke - 14/06/20

Another data point: to be safe, I used the iOpener according to instructions (30s, ~900W microwave, the iOpener just started to expand a bit) and added some isopropyl alcohol. The battery came out without too much effort in a few minutes. No reheating needed, used the spudger from the kit.

The pre-exiting adhesive seemed good enough still, so I didn’t bother removing and re-applying.

Hampus - 26/08/20

I also used isopropyl alcohol only without heat. I got the spluger into the corner just a little to give a small space between the battery and the surrounding plastic enclosure for the battery. Then soaked a corner of a paper towel with a little alcohol. Tipped the phone and squeezed some of the alcohol into the space and let it drain down the edge of the battery. Waited about 60 seconds and then pryed gently with the spluger on that side. It came up pretty easily. Once I got one side of the battery up, I soaked the paper towel again tipped the phone so the edge that was still stuck was down, and squeezed alcohol all along the edge that was freed to let alcohol get down to the tape that was still holding. Waited another minute and then pried gently again and the rest of the battery came right up. The whole procedure took maybe 4-5 minutes.

Jonathan Stucklen - 14/02/21

Passo 12

Fai del tuo meglio per non deformare la batteria nella successiva procedura di rimozione. Se danneggiate, le batterie al litio-ioni con involucro flessibile possono rilasciare sostanze chimiche pericolose, prendere fuoco o perfino esplodere. Non usare troppa forza o far leva sulla batteria con attrezzi metallici.
Inserisci l'estremità piatta di uno spudger sotto l'angolo inferiore sinistro della batteria e fai leva delicatamente per sollevarla.
L'adesivo è disposto solo sotto i bordi della batteria, quindi non serve far leva sotto il centro della cella.
Se hai dei problemi nello staccare la batteria, può darsi che la colla non si sia ammorbidita abbastanza. Puoi applicare dell'alcol isopropilico sotto ciascun angolo della batteria e aspettare diversi minuti per dargli il tempo di penetrare e di indebolire l'adesivo.

Passo 13

Inserisci l'estremità piatta di uno spudger sotto l'angolo inferiore destro della batteria e fai leva delicatamente per allentare l'adesivo rimasto.

Passo 14

Rimuovi la batteria.
Non riutilizzare la batteria dopo che è stata rimossa, perché questo comporterebbe rischi per la sicurezza. Sostituiscila con una nuova.
Prima di installare la nuova batteria, rimuovi tutto l'adesivo rimasto sul telefono e pulisci le aree di incollaggio con alcol isopropilico e un panno privo di pelucchi.
Fissa la nuova batteria con dell'adesivo pretagliato o nastro biadesivo. Per posizionarlo correttamente, applica il nuovo adesivo sul telefono nei punti dove era presente in precedenza e non direttamente sulla batteria. Premi bene la batteria nella sua posizione per 5-10 secondi.

If you use the ifixit heat-pad to remove the battery and gently lever the battery away from the internal glue then the original glue will still be functional.

Edmund Cramp - 01/06/21

Passo 15

Usa un iOpener per ammorbidire l'adesivo sotto la fotocamera posteriore. Disponi l'iOpener di traverso sulla parte superiore del telefono per circa 30 secondi.

Passo 16

Metti l'estremità piatta di uno spudger sul lato sinistro della fotocamera posteriore e fai leva con delicatezza per sollevarla. Accertati che tutto l'adesivo sottostante sia indebolito.

Passo 17

Usa l'estremità piatta di uno spudger per staccare il connettore del cavo flessibile del display.

Passo 18

Afferra la parte inferiore della scheda madre con le dita e alzala delicatamente dalla scocca.
La scheda madre è tenuta in posizione da una piccola clip di plastica vicino alla fotocamera posteriore.
Tira con cautela la scheda madre verso il bordo inferiore per liberarla dalla clip di plastica vicino alla fotocamera posteriore.
Solleva delicatamente la scheda madre dal telaio.
Fai attenzione: le due fotocamere sono ancora collegate alla scheda.

Passo 19

Procedi con i passi successivi se hai la necessità di trasferire sulla nuova scheda madre le fotocamere anteriore e posteriore.
Usa l'estremità piatta di uno spudger per staccare il connettore della fotocamera posteriore dalla scheda madre.
Rimuovi con cautela la fotocamera posteriore.

Passo 20

Usa l'estremità piatta di uno spudger per sollevare e scollegare dalla scheda madre il connettore della fotocamera anteriore.
Rimuovi con cura la fotocamera anteriore.

Passo 21

I pulsanti di accensione del volume sono tenuti in posizione da dei piedini in gomma disposti su dei piccoli rilievi in plastica.
Usa le pinzette per liberare il piedino e sollevare verso l'alto il pulsante di accensione.
Rimuovi il pulsante di accensione.

Passo 22

Libera il piedino in gomma del pulsante del volume con delle pinzette e staccalo tirandolo verso l'alto.
Rimuovi il pulsante del volume.
Qui puoi trovare parti di ricambio per i pulsanti se i tasti sono danneggiati o se vuoi cambiarli per ragioni estetiche.

Passo 23

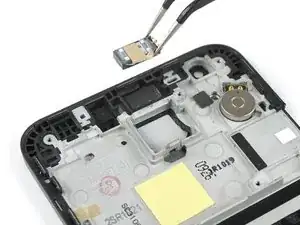

Usa delle pinzette per staccare con cautela il nastro adesivo che tiene fermo l'altoparlante voce.
Usa le pinzette per sollevare delicatamente dalla sua guarnizione l'altoparlante voce.
Nel caso tu abbia problemi nella rimozione dell'altoparlante voce, puoi usare un iOpener per ammorbidire l'adesivo sottostante.
Rimuovi l'altoparlante voce.
Prendi nota dell'orientamento dell'altoparlante voce. Accertati di rimontarlo nella giusta direzione.

Passo 24

L'adesivo sotto il motore di vibrazione è tenace. Usa un iOpener sulla parte superiore dello schermo per circa 30 secondi per indebolirlo.
Usa delle pinzette per staccare e rimuovere il motore di vibrazione.

Passo 25

Inserisci l'estremità punta di uno spudger nell'apertura della jack cuffie.
Usa lo spudger per far leva sul jack ed estrarlo dalla sua guarnizione tirandolo verso l'alto.
Nel caso tu abbia dei problemi nella rimozione del jack cuffie, puoi applicare un iOpener riscaldato nella parte inferiore della faccia frontale per circa 30 secondi per ammorbidire l'adesivo sottostante.
Rimuovi il jack cuffie.
