Introduzione
La Cricut Maker è alimentata da due motori. Se il tuo dispositivo non si muove per nulla e riceve ancora energia, allora potresti dover sostituire i motori. I motori non sono identici, quindi accertati di identificare quello difettoso prima di cominciare.
Prima di iniziare la riparazione, accertati di spegnere il dispositivo e scollegalo dalla presa.
-
-

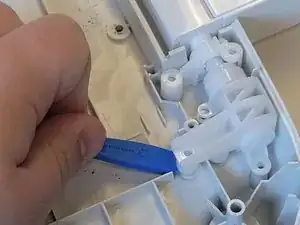

Per rimuovere la copertura dalla giuntura, usa uno strumento di apertura iFixit e fai leva intorno al suo perimetro per liberarla.
-
Rimuovi la copertura dalla giuntura e mettila da parte.
-
-
-

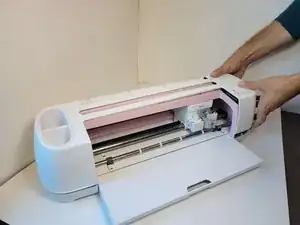

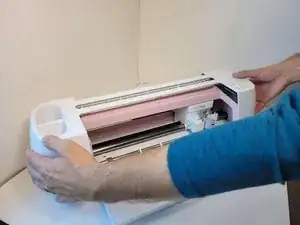

Ruota il dispositivo per avere il retro di fronte.
-
Inserisci uno o due plettri di apertura iFixit nella giuntura che collega lo sportello superiore al dispositivo e usa lo strumento di apertura iFixit per fare leva lungo la giuntura.
-
Queste azioni dovrebbero scoprire i connettori cilindrici.
-
-
-
Premi sul coperchio.
-
Spingi il coperchio verso l'esterno per liberarlo dai ganci di chiusura.
-
-
-
Usando le mani o uno strumento di apertura, rimuovi i quattro piedini che coprono quattro viti.
-

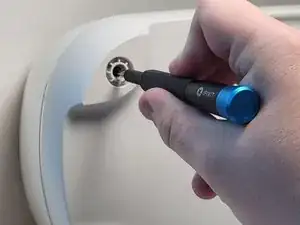

Usa un cacciavite e croce Phillips #1 per rimuovere le quattro viti da 41 mm dai piedini.
-
-
-

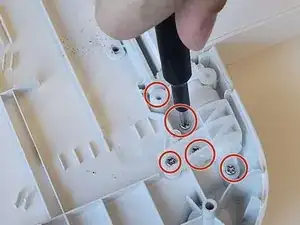

Rimuovi le sette viti (quattro viti da 8,5 mm e tre da 12,5 mm) sulla parte inferiore del dispositivo, questo ti permetterà di rimuovere il case più tardi.
-

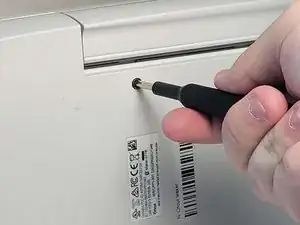

Usa un cacciavite a croce Phillips #1 per rimuovere le quattro viti da 8,5 mm dalla parte inferiore del dispositivo.
-
Usa un cacciavite a croce Phillips #0 per rimuovere le tre viti da 12,5 mm.
-
-
-
Posiziona il dispositivo sul fianco.
-

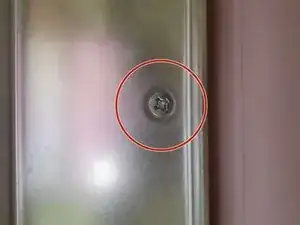

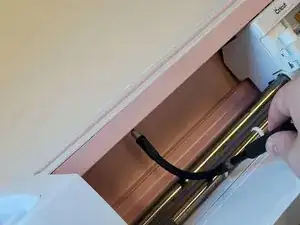

Per rimuovere le sette viti da 10 mm sul sotto della parte superiore del dispositivo, usa un cacciavite a croce Phillips #1 con l'estensore flessibile.
-
-
-

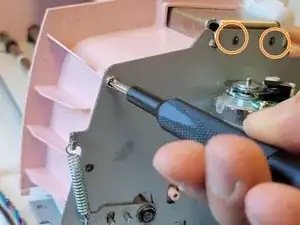

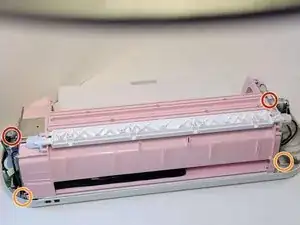

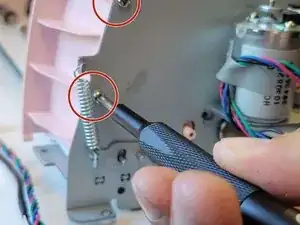

Usa un cacciavite a croce Phillips #1 per rimuovere le quattro viti da 10 mm sul lato del dispositivo, di fianco ai motori.
-

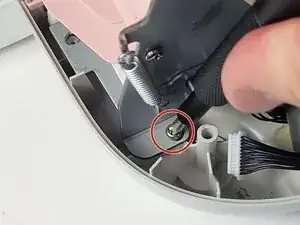

Usa un cacciavite a croce Phillips #1 per rimuovere le due viti da 22 mm.
-
-
-
Usa un cacciavite a croce Phillips #1 per rimuovere le due viti da 10 mm. Queste sono parallele fra loro, una per lato della macchina.
-
Usa un cacciavite a croce Phillips #1 per rimuovere le due viti da 8 mm, anche queste sono parallele l'una all'altra sui due lati della macchina.
-
-
-

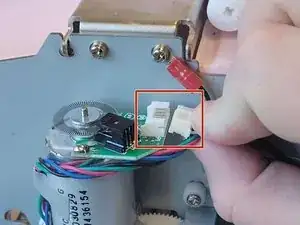

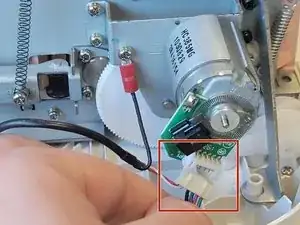

Scollega il connettore a fascio dal motore su entrambi i lati della macchina. Per evitare danni, estrai delicatamente il connettore dalla presa con uno spudger.
-
-
-

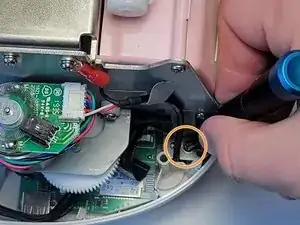

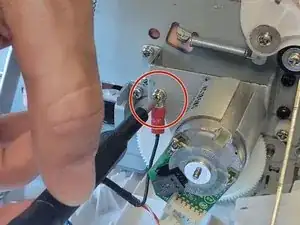

Usando un cacciavite a croce Phillips #1, rimuovi la vite da 10 mm da entrambi i lati della macchina. Questo libererà i cavi avvitati sui lati.
-
-
-

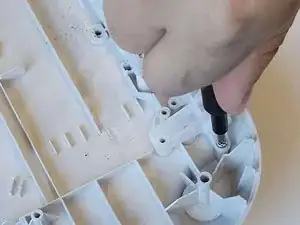

Rimuovi le sette viti da 10 mm dalla parte inferiore dello sportello.
-

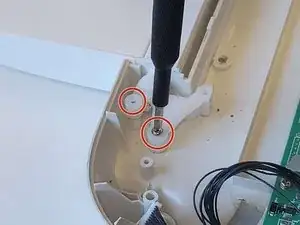

Un lato della base ha due viti da 10 mm.
-
L'altro lato della base ha cinque viti da 10 mm.
-
-
-

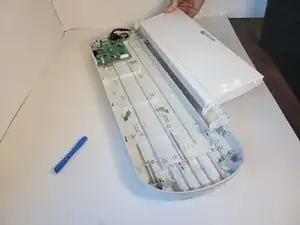

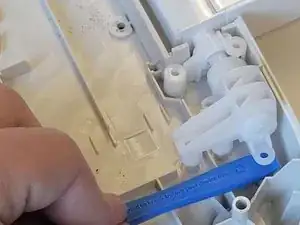

Solleva lo sportello dalle cerniere con uno strumento di apertura iFixit.
-

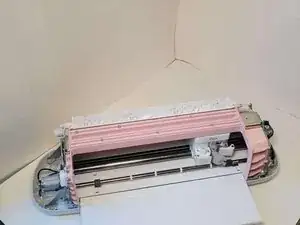

Per rimuovere lo sportello dalle cerniere, solleva verso l'alto e verso di te.
-
-
-

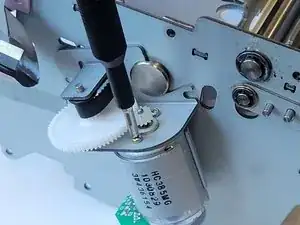

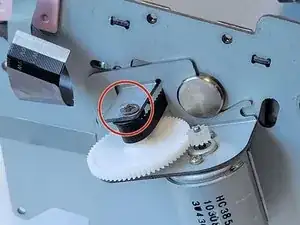

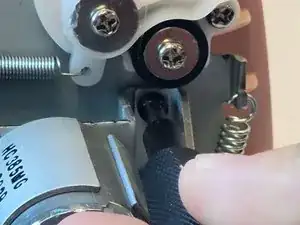

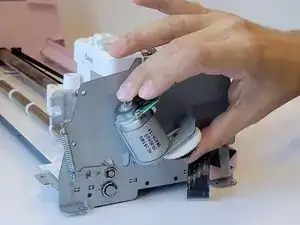

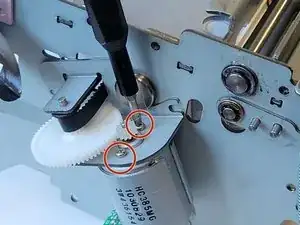

Usa un cacciavite a croce Phillips #1 per rimuovere le quattro viti da 5 mm che fissano il motore sul lato sinistro della macchina.
-
-
-

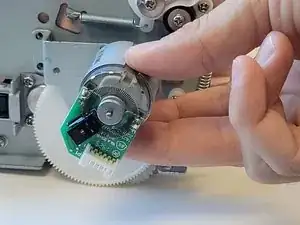

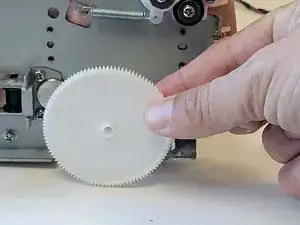

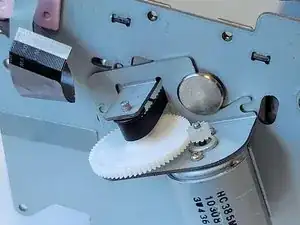

Sotto al motore c'è un ingranaggio di plastica bianca. Per rimuoverlo, tiralo delicatamente fuori dall'asse.
-
-
-

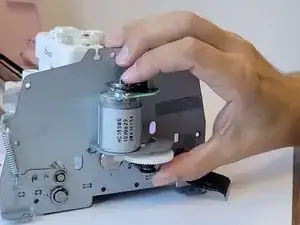

Rimuovi le due viti da 5 mm dal motore rimasto sul lato opposto, usando un cacciavite a croce Phillips #2.
-
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
