Sostituzione scheda logica iPhone 5c

Scritto Da: Andrew Optimus Goldheart

Commenti: 2

Difficoltà

Moderato

Passi

Tempo Necessario

Nessuna stima

Introduzione

Strumenti

Passo 1

Usa uno spudger per scollegare il cavo piatto del connettore Lightning dalla sua presa sulla scheda logica.
Il cavo del connettore Lightning aderisce leggermente alla piastra sulla scheda madre. Stacca con cautela il cavo usando l'estremità piatta di uno spudger.

Passo 2

Capovolgi il cavo del connettore Lightning per allontanarlo dalla scheda logica.

Passo 3

Scatti il connettore dell'antenna inferiore dalla base della scheda logica.

Passo 4

Con l'estremità piatta di uno spudger, disconnetti il connettore del cavo controllo audio dalla sua presa sulla scheda madre.
Scollega il connettore del cavo della fotocamera posteriore dalla sua presa sulla scheda madre.

Passo 5

Un piccolo pezzo di nastro adesivo può coprire la clip di massa della scheda madre. In tal caso usa delle pinzette per rimuoverlo.

Passo 6

Svita le viti seguenti che fissano la clip di massa della scheda madre al case posteriore:
Una vite a croce Phillips #000 da 1,2 mm nel bordo superiore
Una vite a croce Phillips #000 da 2,5 mm

Passo 7

Usa delle pinzette per togliere la clip di massa dalla scheda madre.

Passo 8

Svita le viti seguenti che fissano la scheda madre alla cover posteriore:
Due viti a croce Phillips da 2,3 mm
Tre distanziali a vite da 2,7 mm
Per rimuovere distanziali a vite l'ideale è usare una punta per distanziali a vite iPhone e l'impugnatura cacciavite. In caso di emergenza, può bastare un piccolo cacciavite a lama piatta, ma è necessaria un'estrema cautela per evitare che scivolando possa danneggiare i componenti circostanti.

Passo 9

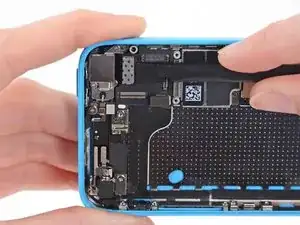

Tenendo il telefono in posizione orizzontale, solleva l'estremità inferiore della scheda logica in modo da poter afferrarla con le tue dita.
Allontana la scheda logica dalla fotocamera posteriore abbastanza da svelare il coperchio dorato del contatto sotto l'estremità superiore della scheda.
Rimuovi il coperchio dorato del contatto dal foro filettato nel case posteriore e mettilo da parte.

On reassembly, it was tricky for me to figure out where the gold clip went. It goes against the back case, upside down and holds the logic board grounding clip, mentioned in Step 34. The upper hole of the grounding clip goes into the gold one, with the opening of the gold one oriented to the right. The 1.2 mm Phillips #000 in the top side-wall, removed in Step 33, holds them both together.

Linda Groat - 16/02/19

Passo 10

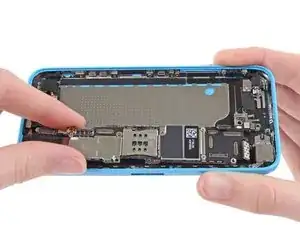

Capovolgi la scheda madre verso i pulsanti controllo volume per svelare il connettore dell'antenna.
Non provare ancora a rimuovere la scheda madre dal case posteriore, perché il retro è sempre collegato da un cavo di antenna.

On this step, a small threaded barrel came off of the bottom of the housing, once I lifted off the logic board. Upon reassembly, it goes back in with the tiny threaded part down, into the silver piece near the rear facing camera. There is a little hole in the silver to receive it. When the logic board goes back down it matches up with a small silver hole and then secured to the rear case with the 2.7 mm standoff screw furthest to the left in the photo in Step 35. Take care not to put the barrel in upside down because it is very hard to get unscrewed once placed incorrectly.

Linda Groat - 16/02/19
