Introduzione
Usa questa guida per rimuovere o sostituire una scheda logica difettosa nel tuo iPhone 6 Plus.
E' importante notare che ogni scheda logica e ogni sensore di impronte digitali Touch ID sono accoppiati in fabbrica, quindi con la sostituzione della scheda logica si disabilita il Touch ID salvo installare un pulsante home sostitutivo che sia stato correttamente accoppiato alla tua nuova scheda logica.
-
-
Spegni il tuo iPhone prima di cominciare a smontarlo.
-
Rimuovi le due viti Pentalobe P2 da 3,6 mm vicino al connettore Lightning.
-
-
-
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
-
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
-
Posiziona le ventose vicino al bordo inferiore dell'iPhone, appena sopra il tasto Home, una di fronte e una sul retro.
-
Premi le ventose insieme per farle aderire sull'area desiderata.
-
-
-
Tira la manopola blu in avanti per bloccare i bracci.
-
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
-
Inserisci un plettro di apertura o un altro strumento sotto lo schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
-
Salta i prossimi tre passi.
-
-
-
Usa una singola ventosa per sollevare il pannello frontale:
-
Premi una ventosa sullo schermo, appena sopra al tasto Home.
-
-
-
Mentre tieni fermo l'iPhone con una mano, tira la ventosa per separare lievemente il gruppo del pannello frontale dal case posteriore.
-
Usando uno strumento di apertura in plastica, inizia a staccare con delicatezza il case posteriore, allontanandolo dal gruppo display, mentre continui a tirare con la ventosa.
-
-
-
Tira la sporgenza in plastica per allentare la ventosa.
-
Rimuovi la ventosa dal gruppo display.
-
-
-
Solleva dal case posteriore il lato del pulsante home del gruppo del pannello frontale, usando il lato superiore del telefono come una cerniera.
-
Apri il display a un angolo di circa 90° e posalo contro qualcosa che lo tenga aperto mentre tu stai lavorando sul telefono.
-
Aggiungi un elastico per tenere il display al suo posto mentre lavori. In questo modo si eviteranno sforzi imprevisti sui cavi del display.
-
-
-
Rimuovi le seguenti viti a croce Phillips dalla staffa del connettore della batteria:
-
Una vite da 2,3 mm
-
Una vite da 3,1 mm
-
-
-

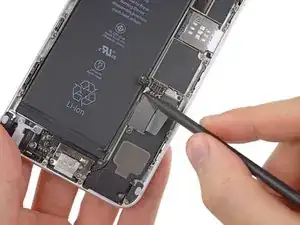

Usa un'unghia pulita o il bordo di uno strumento di apertura per sollevare con delicatezza il connettore della batteria dalla sua sede sulla scheda logica.
-
-
-
Rimuovi le seguenti cinque viti a croce Phillips che tengono in posizione la staffa del cavo del gruppo del pannello frontale:
-
Tre viti da 1,2 mm
-
Una vite da 1,5 mm
-
Una vite da 2,9 mm
-
-
-
Mentre continui a tenere aperto il pannello frontale, usa un'unghia o uno strumento di apertura per staccare il connettore della fotocamera anteriore e dell'altoparlante voce.
-
-
-
Usa uno strumento di apertura in plastica per staccare il connettore del cavo dati del display.
-
-
-
Rimuovi le seguenti viti a croce Phillips #00 che fissano la staffa dell'antenna al case posteriore:
-
Una vite da 1,5 mm
-
Una vite da 2,8 mm
-
-
-
Con uno strumento di apertura in plastica, stacca con delicatezza dalla scheda logica, sollevandolo, il connettore dell'antenna Wi-Fi 5 GHz.
-
-
-
Afferra con delle pinzette il connettore dell'antenna Wi-Fi 5 GHz e sollevalo con delicatezza dalla sua clip di bloccaggio sulla scheda logica.
-
-
-
Scollega i connettori dei cavi del pulsante di accensione e del controllo audio dalle rispettive prese sulla scheda logica.
-
-
-
Rimuovi le seguenti viti Phillips #00 che fissano l'antenna Wi-Fi 5 GHz al case posteriore:
-
Una vite da 2,8 mm
-
Due viti da 1,6 mm
-
-
-
Stacca il cavo di connessione del motore di vibrazione dal suo zoccolo sulla scheda logica con l'estremità piatta di uno spudger.
-
-
-
Usa l'estremità a punta di uno spudger per scollegare il cavo di interconnessione dell'antenna dalla sua presa sulla scheda logica.
-
-
-
Afferra il cavo di interconnessione dell'antenna con delle pinzette e sfilalo delicatamente dal suo canale sul gruppo vibratore.
-
-
-
Rimuovi le due viti a croce Phillips #00 da 2,5 mm che fissano il motore di vibrazione al case posteriore.
-
-
-
Inserisci uno strumento di estrazione SIM o una graffetta nel piccolo foro nel vassoio della scheda SIM.
-
Premi per espellere la SIM.
-
-
-
Usa delle pinzette per staccare il pezzo di adesivo che copre la vite nascosta che fissa la staffa della fotocamera posteriore al case posteriore.
-
-
-
Rimuovi le seguenti viti a croce Phillips #00 che tengono in posizione sul case la staffa della fotocamera posteriore.
-
Una vite da 1,7 mm
-
Una vite da 2,3 mm
-
-
-
Usa l'estremità piatta di uno spudger per scollegare il connettore della fotocamera posteriore dalla sua presa sulla scheda logica.
-
-
-
Rimuovi la singola vite a croce Phillips #00 da 2,8 mm che collega la clip in plastica alla scheda logica.
-
-
-
Rimuovi la singola vite Phillips #00 da 1,3 mm posizionata in orizzontale sul bordo superiore del case.
-
-
-
Rimuovi la singola vite Phillips #00 da 1,6 mm che blocca la clip dell'antenna sul case posteriore.
-
-
-
Rimuovi le seguenti viti che fissano la scheda logica sul case posteriore:
-
Due distanziali a vite da 2,4 mm
-
Una vite a croce Phillips #00 da 2,1 mm
-
-
-
Solleva delicatamente, ma non rimuovere, la scheda logica, sollevandola dal bordo inferiore nel punto più vicino al connettore Lightning.
-
-
-
Rovescia con delicatezza la scheda logica, lasciando la parte superiore appoggiata al case posteriore dell'iPhone.
-
Usa l'estremità piatta di uno spudger per staccare il connettore di antenna dalla sua presa sul retro della scheda logica.
-
Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.
