Introduzione

Usa questa guida per sostituire la scheda madre in un HTC Vive Cosmos.

Assicurati che il Vive Cosmos sia spento e scollegato dall'alimentazione prima di cominciare lo smontaggio.

  1. 2POFXKKjHJqkePmC
    2POFXKKjHJqkePmC
    QR1FQ2uwNwPhssjH
    GhkCcXZEjZ5O1DFx
    • Tira via la parte inferiore del poggia viso direttamente dal Vive Cosmos per sganciarlo dal Vive.

    • Dopo aver sganciato la parte inferiore, tira via la parte superiore dal Vive per rimuoverlo.

  2. 3JF6rIKQSW6W3WbB
    3JF6rIKQSW6W3WbB
    WdOskfDLtbdhGQCq
    • Usa il dito per spingere l'interruttore che scorre per rilasciare la piastra frontale, che è a sinistra delle lenti, verso la parte inferiore del Vive.

  3. e2RHRKB2Q1RvRrBs
    e2RHRKB2Q1RvRrBs
    KkClBsipvKqaIWOf
    • Mentre tieni l'interruttore nella posizione più in basso, tira via la piastra frontale direttamente dalla parte frontale del Vive.

    • Rimuovi la piastra frontale.

  4. SkiEeXII53Lo6LYL
    • Usa un cacciavite Torx T5 per rimuovere la vite lunga 4,1 mm che tiene ferma la manopola della messa a fuoco.

  5. y3FxAAh2fHYEEXTD
    y3FxAAh2fHYEEXTD
    Grcd2KYQLxpNVLvw
    • Fai scorrere la manopola via dall'alloggio in plastica, dal perno della messa a fuoco e rimuovila.

  6. ICgdFadqAkmrykXT
    ICgdFadqAkmrykXT
    OfcSkydohkJMvwGu
    BItU4CLxZXJSDfEV
    • Ruota leggermente il connettore audio da 3,5 mm in senso antiorario e fai scorrere via il cavo da sotto la clip di fissaggio di plastica.

    • Solleva il connettore audio e scollegalo.

  7. nQrGEEVIoYZSQRgL
    • Usa un cacciavite Torx T5 per rimuovere le tre viti lunghe 4,1 mm che tengono fermo il gruppo LCCD e scheda madre.

  8. gQa2uiaFSo1sihUp
    gQa2uiaFSo1sihUp
    ALmAJ6yYQrdVaDHT
    • Solleva delicatamente i due adesivi su entrambi i lati della parte anteriore del Vive. Se possibile, mantieni gli adesivi intatti e riusali.

  9. vdhW3AfajTPQRDOG
    • Usa un cacciavite Torx T5 per svitare le viti che tengono ferma la copertura del componente superiore e il gruppo LCD e scheda madre:

    • Sedici viti da 4,1 mm

    • Una vite di fissaggio

    • Questa vite è coperta da un adesivo. Fora l'adesivo con il tuo cacciavite per aver accesso alla vite.

    • Due viti da 4,1 mm

    • Queste viti sono coperte da un adesivo. Fora l'adesivo con il tuo cacciavite per avere accesso alle viti.

  10. dCRfd5ZVudFvgrxn
    • Rimuovi la copertura del microfono dal bordo inferiore del visore.

  11. JiuExPeUk2WSkecJ
    JiuExPeUk2WSkecJ
    QabYPNkCCjoMceFB
    • Fai scorrere il plettro di apertura sotto al microfono per separare l'adesivo che lo fissa al Vive.

    • Se è troppo difficile, usa un iOpener scaldato, un asciugacapelli o una pistola termica per applicare calore sull'adesivo.

  12. JGqlejd3HkQUTUMi
    JGqlejd3HkQUTUMi
    EIIXuENARElFYO51
    GDSFySTrgTOOsj2e
    • Inclina la parte inferiore della copertura del componente superiore lontana dal Vive.

    • Allontana la copertura del componente superiore dalla parte anteriore del Vive e rimuovila.

  13. fk2uAwyWTA2MAhHe
    fk2uAwyWTA2MAhHe
    QXUJqhPQeqOoBRq1
    OIFQk6FFuTnOZphg
    • Fai scorrere verso l'esterno del gruppo le coperture del connettore della fotocamera su uno dei lati del gruppo LCD e scheda madre e rimuovile.

  14. E4px2cMtbEXjSXTy
    E4px2cMtbEXjSXTy
    GheTspbeNhqguVB6
    VJaAaIdbpamCbjSJ
    • Rimuovi il nastro adesivo sopra il connettore della fotocamera di destra abbastanza da avere accesso al connettore ZIF sottostante.

    • Ripeti lo stesso processo per rimuovere il nastro adesivo sul connettore ZIF della fotocamera sinistra.

  15. nNfhXVxKO6r1ZwbP
    nNfhXVxKO6r1ZwbP
    skvwToOUqQMhkWEK
    In2Sf2swu255rNJd
    • Usa la punta di uno spudger per capovolgere la piccola aletta di bloccaggio che tiene fermo il connettore ZIF del cavo della fotocamera destra.

    • Fai scorrere con attenzione il cavo del connettore della fotocamera direttamente via dalla sua presa sulla scheda madre.

  16. d1MuGIwI5rF2KtAX
    d1MuGIwI5rF2KtAX
    dFhGurwtHnVYHM4v
    • Usa la punta di uno spudger per capovolgere la piccola aletta di bloccaggio che tiene fermo il connettore ZIF del cavo della fotocamera sinistra.

    • Fai scorrere con attenzione il cavo del connettore della fotocamera direttamente via dalla sua presa sulla scheda madre.

  17. LOWcOhwVSVcDeEwe
    • Rimuovi il nastro adesivo giallo dal connettore del microfono.

  18. iMlMF3qgM2DRQu2j
    iMlMF3qgM2DRQu2j
    XNCnDIdgZZZJ2TrE
    • Usa la punta di uno spudger per capovolgere la piccola aletta di bloccaggio che tiene fermo il connettore ZIF del cavo del microfono.

  19. ULcTiYPKCOCwxoe2
    ULcTiYPKCOCwxoe2
    TSVr1qHDDuWXovWi
    rA5T11GqcwePhRY4
    • Fai scorrere con attenzione il cavo del connettore del microfono direttamente via dalla sua presa sulla scheda madre.

    • Dopo aver rimosso il cavo dalla presa, fallo scorrere verso la parte inferiore del Vive e via dalla clip sul gruppo LCD e scheda madre.

    • Fai attenzione a non piegare o strappare il cavo mentre lo muovi.

  20. IrWkYmdfKwPVV5uB
    IrWkYmdfKwPVV5uB
    KDO5Rvsw3EZDLtxA
    • Solleva il gruppo LCD e scheda madre dal visore.

    • Il gruppo è fissato con dei ganci intorno ai bordi. Potrebbe essere utile sganciarli con uno strumento sottile in plastica, come uno strumento di apertura o uno spudger.

  21. EbhPCGkADfrP5hlE
    • Usa un cacciavite Torx T5 per rimuovere le quattro viti lunghe 2,9 mm che tengono fermi i connettori degli LCD.

  22. rRWpbLyaKSHWthAh
    rRWpbLyaKSHWthAh
    YIMHDQq6HXucTRh5
    Hru6DhSPiAujKmmU
    • Usa la parte piatta di uno spudger per sollevare i connettori dell'LCD direttamente dalle loro prese sulla scheda figlia.

  23. CM1j1VwJtkjwiPXl
    CM1j1VwJtkjwiPXl
    Ynbysl36KLRekqcM
    NKLeENOYkXOIaXMh
    • Tira leggermente il bordo inferiore del telaio centrale dai bordi inferiori delle cornici degli LCD per sganciare le cornici degli LCD dal telaio intermedio.

  24. BCQdLclZIlodXQIF
    BCQdLclZIlodXQIF
    BNEuxEkUYWywVZdR
    • Rimuovi il gruppo della cornice degli LCD dal telaio intermedio.

    • Durante il rimontaggio, prima posiziona il perno di supporto nei suoi slot nel telaio intermedio. Poi premi delicatamente il resto del gruppo degli LCD nel telaio intermedio così che i bordi inferiori delle cornici degli LCD si aggancino al telaio intermedio.

  25. 1xyDBden2I6oUikE
    • Rimuovi il nastro adesivo giallo dal connettore del pulsante del visore.

  26. GwK4mrD13VViWrnZ
    GwK4mrD13VViWrnZ
    LgaQd2DM4Tp1s5Ew
    CourOgKgXXvho3QS
    • Usa la punta di uno spudger per capovolgere l'aletta di bloccaggio che tiene fermo il connettore ZIF del cavo del pulsante del visore.

    • Fai scorrere il cavo del connettore del pulsante del visore delicatamente via dalla sua presa sulla scheda madre.

  27. KyVFCaqTNIPGvsrQ
    • Rimuovi l'adesivo di plastica nera dal lato sinistro della scheda madre.

  28. fBnXSyZyTmMeleNy
    fBnXSyZyTmMeleNy
    6OWAYkELifweeuHi
    wfAS4mAykGfLoxmU
    • Usa la punta di uno spudger per spingere un lato del connettore della ventola leggermente fuori dalla sua presa sulla scheda madre, poi spingi sull'altro lato del connettore. Continua ad alternare la pressione su entrambi i lati per rimuovere delicatamente il connettore dalla sua presa.

    • Applica pressione parallelamente alla scheda madre. Non fare leva sul connettore.

  29. SgXYvpSjVEhVvQwK
    SgXYvpSjVEhVvQwK
    JWuLYEBG6CtkoPfF
    ND4DnlAWWGZ2iOLa
    • Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che tiene fermo il connettore ZIF del cavo della fotocamera sinistra.

    • Fai scorrere con attenzione il cavo direttamente via dalla sua presa sulla scheda madre.

  30. 6mvDO2uiStToLdok
    6mvDO2uiStToLdok
    5ujwUL6CqlcMIGXN
    • Rimuovi il nastro adesivo giallo sia dal secondo cavo di interconnessione sia dalla sua presa sulla scheda madre.

  31. MqCTFHtbh6UnjfJ1
    MqCTFHtbh6UnjfJ1
    5oJl5KrN6aRcgf5N
    1cibMMLIwoLx6M4F
    • Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che tiene fermo il connettore ZIF del secondo cavo di interconnessione.

    • Fai scorrere con attenzione il secondo cavo di interconnessione direttamente via dalla sua presa sulla scheda madre.

  32. BsuLIhJbOC45ZaeM
    • Rimuovi il nastro adesivo giallo dal connettore del microfono.

  33. ePFs4DYawDZsJGSG
    ePFs4DYawDZsJGSG
    HPBeFTUKScDsLQyD
    mVmwEfuklMcWlTby
    • Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che tiene fermo il connettore ZIF del cavo del microfono.

    • Fai scorrere con attenzione il cavo del microfono direttamente via dalla sua presa sulla scheda madre.

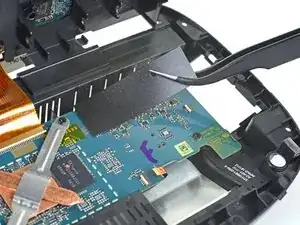

  34. oQHHpiaDVxmn6ZRP
    • Rimuovi l'adesivo di plastica nero dal lato destro della scheda madre.

  35. wrI3mfSpIpQNNKYf
    wrI3mfSpIpQNNKYf
    dI6X5x2OwK6Ltepc
    pORKkZJkipLyskZJ
    • Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che tiene fermo il connettore ZIF del cavo della fotocamera destra.

    • Fai scorrere con attenzione il cavo della fotocamera direttamente via dalla sua presa sulla scheda madre.

  36. YiNwEVL4LvcDGdqD
    • Usa un cacciavite Torx T5 per rimuovere le viti che fissano la scheda madre, il dissipatore e la ventola:

    • Cinque viti da 4,1 mm

    • Una vite da 8,5 mm

  37. uItVLYIZeoNy6LCF
    • Rimuovi la staffa del dissipatore.

  38. boLikJZoeUh13S4l
    boLikJZoeUh13S4l
    YxX3DKGZWPuHEawm
  39. DbKGZQIlRKiLhOcT
    DbKGZQIlRKiLhOcT
    XDvPpwYpRD5xxXK2
    unL3E125cnTrLlYE
    • Fai passare con attenzione il dissipatore attraverso il suo slot nel telaio intermedio e rimuovilo.

  40. lXAqaSlSTOtiOosP
    lXAqaSlSTOtiOosP
    rCT6vC6OQSxuYWOa
    knmosxQb3aApAZad
    • Incardina il lato superiore della scheda madre allontanandolo dal telaio intermedio.

    • Fai scorrere la scheda madre verso l'alto e via dai ganci che mantengono il lato inferiore contro il telaio intermedio.

    • Non rimuovere ancora la scheda madre, è ancora collegata alla scheda figlia.

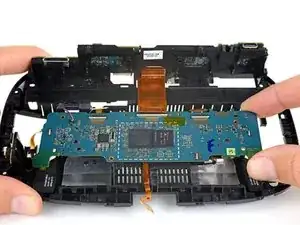

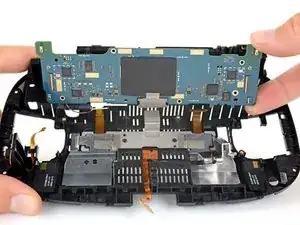

  41. TNx3GpFmcD5biMri
    TNx3GpFmcD5biMri
    6jkxEUX3sdXQSRqp
    m4JAeGenYxDwTVHN
    • Fai oscillare la scheda madre verso la parte superiore del telaio intermedio per aver accesso al lato inferiore della scheda madre.

    • Una staffa in metallo con un foro per viti e della pasta termica probabilmente cadrà dalla scheda madre durante questo passo. Tieni traccia della staffa e durante il rimontaggio rimettila in posizione, come mostrato nell'ultima foto. Una delle viti della scheda madre vi si avviterà.

  42. VuZXRk1DHEPonKXa
    • Rimuovi il nastro adesivo sul cavo di interconnessione della scheda madre, quanto basta per accedere al connettore del cavo.

  43. wSxYUV1s1VnMBZIn
    wSxYUV1s1VnMBZIn
    3LsagrqCBtIEgMX6
    OILHEWuCH3saOQVW
    • Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che tiene fermo il connettore ZIF del cavo di interconnessione.

    • Fai scorrere con attenzione il cavo di interconnessione via dalla sua presa.

    • Rimuovi la scheda madre.

  44. dBcArGkZTrih2T4J
    • Rimane solo la scheda madre.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Rivolgiti alla nostra comunità Risposte per trovare aiuto nella risoluzione dei problemi.
