Sostituzione scheda madre Huawei Honor 8

Scritto Da: Jaret Wedow

Commenti: 8

Sostituzione scheda madre Huawei Honor 8

Difficoltà

Moderato

Passi

Tempo Necessario

25 - 35 minuti

Introduzione

Questa guida mostra come rimuovere la scheda madre dal telaio.

Strumenti

Ricambi

Huawei Honor 8 Motherboard

Passo 1

Riscalda l'adesivo per almeno cinque minuti. Cercare di staccare la cover di vetro troppo presto può portare alla rottura del pannello.
Usando una pistola termica o un asciugacapelli, applica del calore da una distanza di 7-8 cm dal pannello per riscaldare l'adesivo attorno al bordo esterno del telefono.
Applica il calore con uniformità lungo tutto il bordo esterno del telefono.

When I reverse the order to close the back side, would it hold with the old adhesive? if not, how do I keep it from falling?

yaniv feinberg - 26/08/18

Passo 2

Stai attento a non strappare il cavo a nastro arancione quando rimuovi il pannello posteriore.
Usando un attrezzo di apertura in plastica, solleva delicatamente un angolo del pannello in vetro posteriore.
Fai scorrere lentamente lo strumento di apertura in plastica attorno alla parte esterna del pannello in vetro per rompere l'adesivo sottostante.
Si possono usare altri attrezzi di apertura in plastica per favorire la separazione del pannello posteriore dal corpo del telefono.
Una volta che tutto l'adesivo è stato rimosso, stacca delicatamente il pannello posteriore.

Passo 3

Usando un cacciavite a croce Phillips #00, rimuovi la vite a croce da 3,5 mm evidenziata dal circolo rosso.
Con uno spudger, solleva delicatamente la piccola linguetta metallica che era fissata dalla vite.
Stacca con cautela il cavo a nastro arancione sul pannello posteriore.

Passo 4

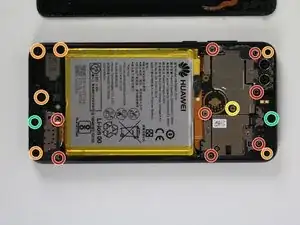

Disponi le piccole viti su un tappetino magnetico o un contenitore specifico perché non vadano perse. In totale ci sono 18 viti.
Rimuovi le otto viti a croce Phillips #00 cromate da 3,5 mm evidenziate in rosso.
Rimuovi le sei viti a croce Phillips #00 nere da 4,0 mm contrassegnate dai cerchietti arancione.
Svita la singola vite a croce Phillips #00 cromata da 3,0 mm evidenziata in giallo.
Con la punta del cacciavite Phillips #00 usato in precedenza, gratta via gli sticker bianchi indicati dai cerchietti verdi per avere accesso alle viti nascoste al di sotto.
Rimuovi le due viti a croce Phillips #00 nere da 4,0 mm evidenziate in verde.

On my phone, the white sticker was in the bottom right corner, rather than the middle right side. However, the screw types were all the same as listed in the step above, so proceeding to remove the sticker and screws worked fine.

Bence Joful - 19/09/18

one of my green screws and orange screws were reversed from image, but all worked out fine, as well.

Lacking a useful magnetic pad, I made a pad of (sticky side up) masking tape to hold screws which I could mark up and it worked quite well.

Tom R Earlywine - 20/02/19

Passo 5

Fai scorrere lentamente lo strumento di apertura in plastica attorno al perimetro della cornice interna.
Si possono usare attrezzi di apertura supplementari per favorire il distacco della cornice interna dal corpo del telefono.
Tira delicatamente la cornice interna per rimuoverla dal corpo del telefono.

Passo 6

Tenendo il telefono con le fotocamere in alto, individua il piccolo foro sul bordo superiore destro del dispositivo.
Con lo strumento di espulsione SIM da 0,8 mm, premi sul foro per sbloccare il vassoio della scheda SIM.
Tira via delicatamente il vassoio SIM e mettilo da parte.

complete the ejection with screen facing up

Tom R Earlywine - 20/02/19

and replace with screen facing up

kwaldman - 16/04/19

Wenn man tatsächlich nur die Hauptkamera tauschen will, sind die Schritte 6 - 13 meines Erachtens überflüssig. Sobald der innere Rahmen abgenommen ist, kann man die Kamera von der Hauptplatine lösen (= Schritt 14).

Klaus Dieter Horlacher - 13/11/19

Passo 7

Nei passi successivi, staccherai i cinque connettori che tengono in posizione la scheda madre evidenziati dai cerchietti rossi.

Passo 8

Tira delicatamente il piccolo cavo a nastro tra la batteria e la scheda madre per staccare il connettore.
Se necessario, aiutati con uno spudger.

Passo 9

Usa uno spudger per staccare con cautela il piccolo cavo di antenna sul lato destro della scheda madre.

Was ist das genau für eine Antenne? Habe sie eben aus Versehn abgerissen und trotzdem einfach zugeschraubt und sämtliche Funktionen (WLAN, Mobile Daten, GPS) sind noch in Takt.

Ferdinand - 16/10/18

Bei mir ist es so wie bei Ferdinand (Anschluss hat sich vom Board gelöst, dennoch scheint noch alles intakt zu sein. ). Ich würde behaupten, dass es extrem wahrscheinlich ist den Anschluss beim entfernen dieses Kabels abzureißen, deshalb würde ich empfehlen, den Schritt entweder auszulassen oder das Kabel am anderen Ende zu entfernen (dort sieht der Anschluss stabiler aus). Wenn man den Schritt überspringt, muss man natürlich noch vorsichtiger bei der Entfernung des Akkus sein.

Marc Ka - 27/01/19
