Sostituzione scheda madre PlayStation 2 Slimline SCPH-7500x

Individua i sei piedini sul fondo della PS2.

Rimuovi i cinque piedini visibili dalla parte inferiore del dispositivo utilizzando uno spudger.

Rimuovi l'adesivo e quindi rimuovi il sesto piedino.

Dopo aver rimosso tutti i piedini, utilizza un cacciavite a croce Phillips #1 per rimuovere le sei viti da 4,0 mm dalla base della PS2.

Una volta rimosse tutte le viti, stacca le coperture di plastica. Inizia sollevando il lato contenente il cavo di alimentazione e la porta Ethernet. Quindi, solleva il lato opposto per separare completamente i due lati.

Se fatto correttamente, dovresti avere un supporto di plastica completamente staccato, rivelando i componenti elettronici della PlayStation 2.

Individua il sensore IR sulla scheda madre. Quindi, utilizza le pinzette per staccare delicatamente il nastro blu/bianco che collega il sensore IR alla scheda madre.

Identifica la batteria dell'orologio, quindi utilizza delle pinzette per scollegare il connettore dalla scheda madre.

Solleva delicatamente la batteria dal vano batteria utilizzando uno spudger.

Individua la ventola della scheda madre della PS2.

Con le dita o delle pinzette, stacca l'adesivo che tiene fermo il cablaggio della ventola.

Stacca il terminale della ventola (connettore bianco, cavi rosso e giallo) dalla scheda madre utilizzando una pinzetta.

Individua e svita le tre viti da 1,6 mm situate sulla base della ventola.

Dopo aver rimosso le tre viti, puoi rimuovere la ventola dalla PS2.

Individua l'unità ottica sulla scheda madre.

Svita le quattro viti da 4,0 mm che fissano l'unità ottica alla scheda madre.

Individua i tre cavi a nastro attaccati alla scheda madre.

Utilizzando delle pinzette, stacca delicatamente tutti e tre i cavi a nastro dai terminali della scheda madre. Sblocca il cavo a nastro arancione centrale sollevando la linguetta nera su uno dei lati.

Solleva delicatamente l'unità ottica dalla scheda madre.

Quello che vedi in questa immagine sono i componenti elettronici presenti nella PS2. Ora rimuoveremo l'involucro metallico superiore che si trova sulla parte superiore della scheda madre.

Individua la vite da 2,4 mm che fissa l'involucro metallico sulla parte superiore della scheda madre e svitala con un cacciavite a croce Phillips.

Solleva delicatamente l'involucro metallico dalla scheda madre.

Quindi solleva la scheda madre dal guscio di plastica esterno.

Capovolgi la scheda madre.

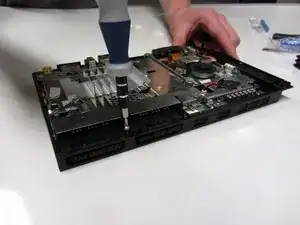

Individua e svita tutte e cinque le viti da 1,6 mm che fissano la piastra metallica alla scheda madre.

Solleva delicatamente le piastre metalliche dalla parte superiore e inferiore della scheda madre.

Rimuovi la pellicola di plastica inserita tra la piastra metallica e la scheda madre.

Dopo aver staccato tutti gli altri componenti, dovrebbe assomigliare all'immagine mostrata.
