Sostituzione scheda madre Xbox Series S

Scritto Da: Robert Boyd

Commenti: 11

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Segui questa guida per rimuovere o sostituire la scheda madre su una Xbox Series S.

Nota: Quando rimuovi il dissipatore, dovrai sostituire la pasta termica tra la piastra e il dissipatore. Visto che la pasta termica normale non è fatta per riempire grandi spazi, il sostituto più simile è la pasta termica viscosa K5 Pro. Ti servirà lo stesso della pasta termica sostitutiva normale per l'APU.

Ci sono delle discontinuità nelle foto con le schede esterne di Bluetooth, Wifi e alimentazione. Queste discontinuità non influiscono sulla procedura di riparazione.

Strumenti

Ricambi

Passo 1

Prima di iniziare questa guida, spegni la Xbox e scollega tutti i cavi.
Usa delle pinzette per rimuove i due adesivi che coprono le viti, posizionati sugli angoli inferiori del pannello posteriore.

Where can I get a shell replacement?

King DK -

Passo 2

Usa un cacciavite Torx T8 per rimuovere le viti da 10 mm che fissano il pannello posteriore al pannello inferiore.
Durante questa riparazione, tieni traccia di ogni vite e assicurati di riposizionarle dov'erano.

Passo 3

Fai scorrere il pannello inferiore orizzontalmente verso il retro della console finché non si ferma.
Questo fa scorrere le clip fuori dalle loro fessure sul case in plastica.
Solleva direttamente e rimuovi il pannello inferiore dal case in plastica.

Passo 4

Usa un cacciavite Torx T10 per rimuovere le sette viti da 51 mm che fissano la scocca al case in plastica.

Passo 5

Con il fondo della Xbox rivolto verso di te, tira i due angoli inferiori del case in plastica verso l'esterno.
Mentre separi gli angoli, fai scorrere il pannello posteriore verso il fondo del dispositivo. Questo rilascia il pannello posteriore dal case in plastica.
Il pannello posteriore adesso dovrebbe stabilirsi sopra le clip sul retro del case in plastica.
Il pannello posteriore è attaccato permanentemente alla scocca in alluminio.
Non cercare di rimuovere la scocca dal case in plastica con questa tecnica. Potresti rischiare di rompere il case.

Passo 6

Tira via l'angolo in basso a sinistra dalla scocca mentre fai oscillare via la scocca dal case in plastica.
Potresti dover sollevare la scocca per liberarla dalle clip sul fondo e di fronte al case in plastica durante questo processo.
Rimuovi il case in plastica dalla scocca.

Passo 7

Usa un cacciavite Torx T8 per rimuovere le tre viti lunghe 9.5 mm che fissano la scheda Bluetooth sul lato lungo della scocca.

Passo 8

Usa uno spudger per fare leva e liberare la scheda Bluetooth.
Non fare leva dal fondo o dai lati della scheda Bluetooth in quanto potrebbe piegarsi il connettore.
Scollega la scheda Bluetooth dalla scocca.

Passo 9

Usa un cacciavite Torx T8 per rimuovere la vite da 9,5 mm che fissa la scheda del pulsante di accensione alla scocca.

Passo 10

Usa uno spudger per fare leva e togliere la scheda del pulsante di accensione.
Non fare leva sulla parte bassa della scheda del pulsante di accensione in quanto potresti piegare il connettore.
Scollega la scheda del pulsante di accensione dalla scocca.

Passo 11

Usa un cacciavite Torx T8 per rimuovere le tre viti da 9,5 mm che fissano la scheda Wi-Fi al lato corto della scocca.

Passo 12

Usa uno spudger per fare leva e scollegare la scheda Wi-Fi.
Non fare leva dal fondo o dai lati della scheda Wi-Fi in quanto potrebbe piegarsi il connettore.
Scollega la scheda Wi-Fi dalla scocca.

Passo 13

Usa un cacciavite Torx T10 per rimuovere le sette viti da 11,3 mm che tengono ancorato l'alimentatore alla scocca.

Passo 14

Gira sottosopra il dispositivo.
Solleva la scocca superiore per rimuoverla.

Passo 15

Solleva l'alimentatore per scollegarlo dalla scheda madre.
Rimuovi l'alimentatore.

Can you please tell whether it is indispensable to use the power supply with exactly the same Revision, S/N and P/N or is the same model number, like 1920, 1921 enough to make it work? Thanks for showing the teardown.

Ali Taimoor -

Passo 16

Usa un cacciavite Torx T10 per rimuovere le due viti da 11,3 mm che tengono ferma la ventola alla scocca.

Passo 17

Gira sottosopra il dispositivo.
Fai attenzione quando giri il dispositivo in quanto la ventola non è più fissata.

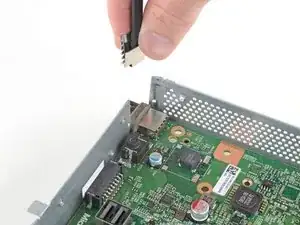

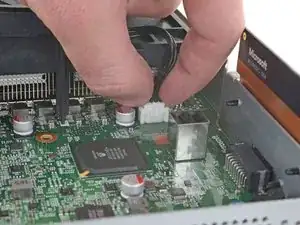

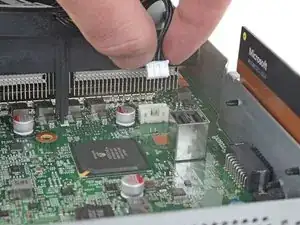

Usa le dita per tirare e scollegare il connettore della ventola dalla sua presa sulla scheda madre.
Fai attenzione a non tirare i cavi mentre stai cercando di scollegare la ventola, in modo tale da evitare di danneggiare il connettore.
Questo connettore potrebbe essere difficoltoso da rimuovere. Un buon metodo per scollegarlo è fare leva con uno spudger.
Potresti essere in grado di scollegare questo connettore senza rimuovere l'alimentatore, con un paio di pinzette.

If you are careful you can also remove the connector by lightly prying from the sides of the connector in equal proportions (left then right then left etc.) using a 2.5 flathead.

Zachary Stensrud -

my fan was solder to my board but it broke off i have no idea ho to put it back my power button is missing the power button on the board i need help

Edwinn du Plessis -

Passo 18

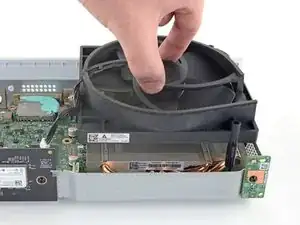

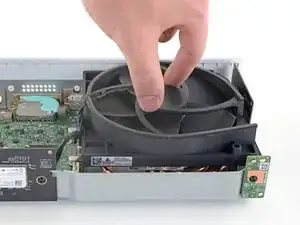

Alza la ventola e rimuovila dalla scheda madre.

Passo 19

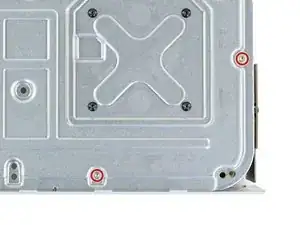

Usa un cacciavite Torx T8 per rimuovere le quattro viti da 9,4 mm che fissano la scheda madre alla scocca.

Passo 20

Gira sottosopra il dispositivo.

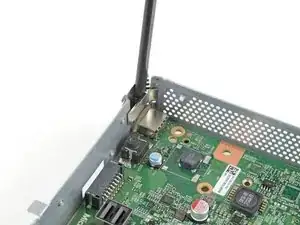

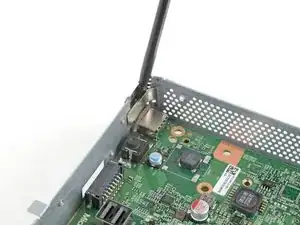

Inserisci uno spudger nella clip bloccante posizionata sull'angolo frontale sinistro della scocca.
Questo farà in modo che la clip si apra, facilitandone la rimozione.
Sollevala per rimuovere la clip.

Passo 21

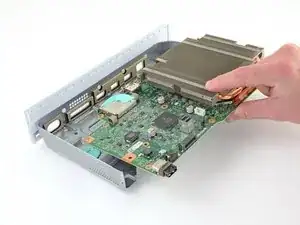

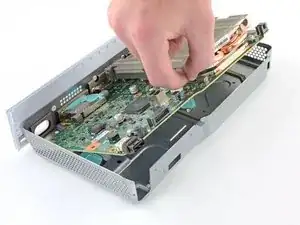

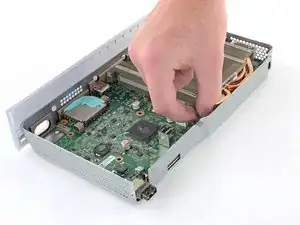

Afferra il dissipatore con le dita e solleva la parte frontale della scheda madre poco più sopra il bordo della scocca.
Tira la scheda madre verso la parte frontale della scocca per rimuoverla.

Passo 22

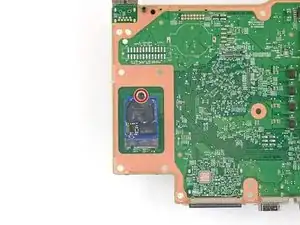

Usa un cacciavite Torx T8 per rimuovere la vite da 5,1 mm che tiene ferma la scheda SSD sulla scheda madre.

Passo 23

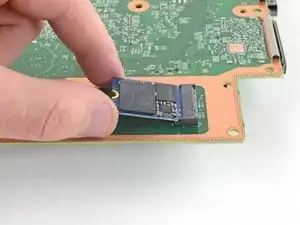

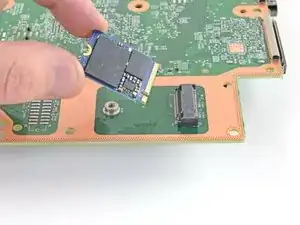

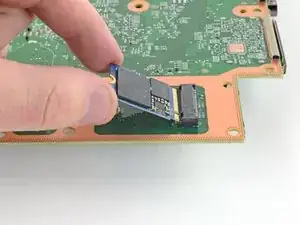

Tira la scheda SSD per rimuoverla dalla scheda madre.

Passo 24

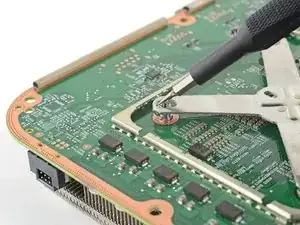

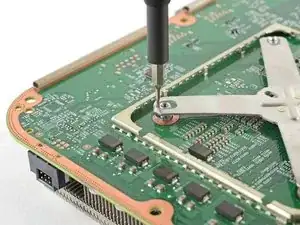

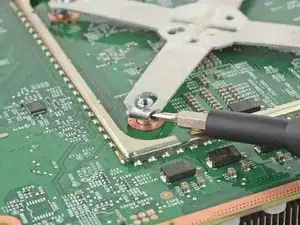

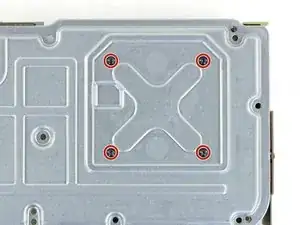

Inserisci un cacciavite a taglio da 1,5 mm dalla parte superiore tra il perno del diffusore e la x-clamp.
Fai leva per allontanare la x-clamp dal perno del diffusore per liberarla.
Non cercare di rimuovere completamente la x-clamp con questa tecnica.

Passo 25

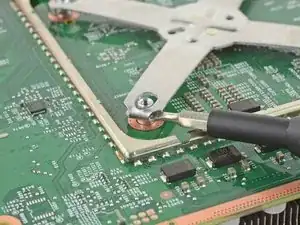

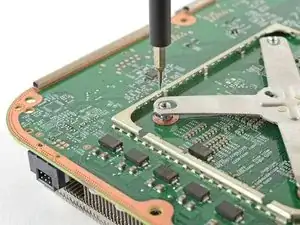

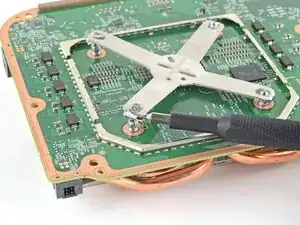

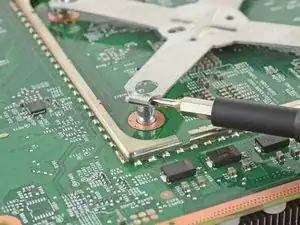

Con la testa parallela alla scheda madre, inserisci un cacciavite a taglio dal lato tra il perno del dissipatore e l'aggancio della x-clamp.
Ruota il cacciavite in senso orario per sollevare il bordo inferiore della x-clamp dal suo solco nel perno del dissipatore.
Se stai avendo problemi, prova ad usare un cacciavite a taglio più grande.
Mentre lo ruoti, la x-clamp dovrebbe staccarsi dal perno del diffusore. Se non lo fa, prova a ripetere il passo precedente prima di riprovare questo.

Passo 26

Continua a usare la stessa tecnica descritta nei due passi precedenti su tutti i perni del dissipatore finché la x-clamp non è scollegata.

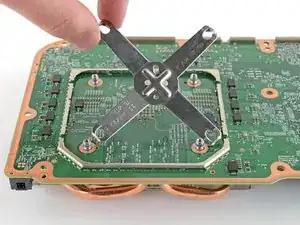

Passo 27

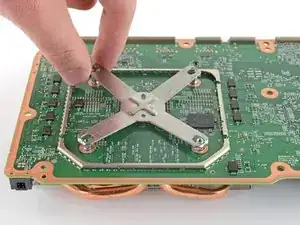

Rimuovi la x-clamp.
Quando riattacchi la x-clamp, dovresti riuscire a riattaccare due o tre dei lati premendo semplicemente sugli agganci della x-clamp sui perni del dissipatore. Poi, usa il cacciavite a taglio per posizionare gli agganci della x-clamp sui perni del dissipatore.

Passo 28

Capovolgi la scheda madre.
Fai attenzione quando capovolgi la scheda madre perché il dissipatore potrebbe cadere.

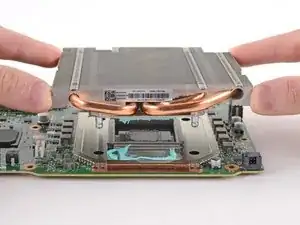

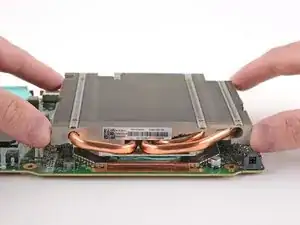

Solleva il dissipatore per rimuoverlo dalla scheda madre.
Uno dei più comuni sintomi del surriscaldamento delle console è un dissipatore ostruito. Prenditi il tempo per rimuovere la polvere e i residui tra le alette del dissipatore.

Passo 29

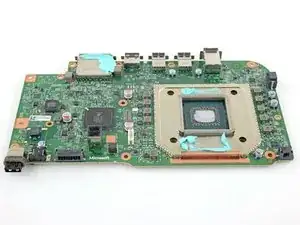

Rimane solo la scheda madre.

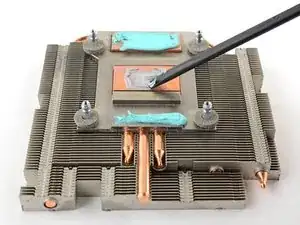

Segui questa guida per più dettagli su come riapplicare la pasta termica al processore e alla piastra di protezione.
Visto che la pasta termica normale non è fatta per riempire grandi spazi, usa la pasta termica viscosa K5 Pro per sostituire lo spesso stucco azzurro. Ti servirà lo stesso della pasta termica sostitutiva normale per l'APU.
