Sostituzione schermo Asus ZenFone 2

Usa la tua unghia per sollevare delicatamente la cover posteriore. Tenendo l'unghia sotto la cover, fai scorrere il dito attorno a tutti i bordi finché la cover non si stacca completamente.

Rimuovi le tredici viti nere e l'unica vite argentata dal frame posteriore con un cacciavite a croce Phillips misura 00.

Le viti nere sono lunghe 2,8 mm.

La vite argentata è lunga 5,5 mm.

Usa un attrezzo di apertura in plastica per sollevare il frame in plastica e scoprire così la scheda madre e la batteria.

Rimuovi l'altoparlante dal suo incastro. Dovrebbe venir fuori facilmente dato che a questo punto non ha più nulla a mantenerlo ancorato.

Utilizza un attrezzo di plastica per sollevare delicatamente entrambe le estremità dell'antenna.

Rimuovi con cautela il filo dell'antenna dai supporti di plastica lungo il lato. Prendi nota della loro posizione per il rimontaggio.

Utilizzando l'attrezzo di apertura in plastica, sblocca il cavo a nastro che collega la batteria al circuito stampato facendo leva sulla linguetta gialla.

Utilizzando un utensile di plastica per l'apertura, solleva delicatamente il motore a vibrazione dal suo supporto.

Rimuovi delicatamente il circuito stampato dal telefono estraendolo delicatamente dal fondo del telefono.

Usando l'utensile di plastica per l'apertura, scollega i cavi a nastro dai loro connettori facendo leva delicatamente verso l'alto.

Rimuovi con cautela il pacco batteria dal telefono con la mano. La batteria è incollata con una striscia di adesivo sul lato superiore, per cui potrebbe essere necessaria una certa forza.

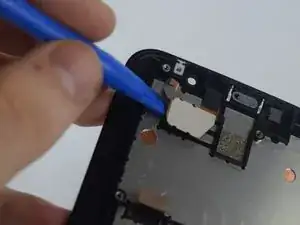

Usando un attrezzo di plastica per l'apertura, solleva la striscia termica di rame dal corpo del telefono infilando l'attrezzo in uno degli angoli superiori del foglio di rame e facendolo scorrere lentamente lungo i bordi.

Utilizzando un attrezzo di plastica per l'apertura, scollega il cavo a nastro indicato in figura.

Utilizzando un attrezzo di plastica per l'apertura, scollega il cavo del display dal lato della scheda madre infilando con cura l'attrezzo sotto il cavo del display e tirandolo delicatamente verso l'esterno.

Ci sono quattro fermi in plastica nera, due per ogni lato, che mantengono della scheda madre in posizione. Per estrarla, infila uno spudger sotto un angolo della parte alta della scheda madre e solleva con cautela verso l'alto senza far troppa forza per estrarre questo lato della scheda madre dai fermi di plastica.

Una volta che un lato della scheda madre è fuori dai fermi di plastica nera, rimuovi l'intera scheda madre dal telefono.

Utilizzando l'attrezzo di plastica per l'apertura, stacca il cavo del display dal corpo del telefono.

Utilizzando un asciugacapelli o una pistola termica, riscalda l'adesivo che fissa il display all'alloggiamento. L'adesivo si trova intorno ai bordi del display.

Utilizzando l'attrezzo di plastica per l'apertura, estrai il display inserendo l'attrezzo tra il display e l'alloggiamento ai bordi del telefono.

Una volta che lo schermo si stacca dal supporto, fai scorrere delicatamente l'utensile di apertura intorno ai bordi mentre sollevi il resto dello schermo.

Una volta separato lo schermo dal supporto, rimuovi il cavo del display dal foro nella parte superiore del corpo del telefono.

Utilizzando un attrezzo di plastica per l'apertura, rimuovi la griglia dell'altoparlante dal display.

Mettilo nel punto designato sul corpo del telefono.

Fai passare con cautela i cavi dell'antenna del nuovo display attraverso gli appositi fori della custodia.

Riattacca il display del telefono con l'adesivo. È possibile utilizzare il vecchio adesivo (se è in buone condizioni), oppure l'adesivo appena acquistato (2 mm di spessore, biadesivo).
