Sostituzione schermo Huawei Honor 9

Difficoltà

Difficile

Passi

32

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per rimuovere lo schermo di uno Huawei Honor 9.

Prima di smontare il tuo telefono, scarica la batteria sotto il 25%. La batteria può prendere fuoco e/o esplodere se forata inavvertitamente, ma le possibilità che questo succeda sono molto più basse se è stata scaricata in precedenza.

Nota: Questa guida ti spiega come sostituire solo lo schermo mentre lasci al loro posto il telaio originale e la scheda madre. D'altra parte, alcuni schermi sostitutivi per questo telefono sono forniti preinstallati in un nuovo telaio, il che richiede una procedura molto diversa. Accertati di avere la parte corretta prima di iniziare questa guida.

Questa guida prevede la rimozione della cover di vetro posteriore e della batteria; ti servirà adesivo di ricambio per riattaccarli e/o una nuova batteria. Se la tua parte di ricambio non è già fornita di adesivo, per fissarla usa un nastro biadesivo tenace.

  1. Ag5PRZrJba2bMq1C

    • Spegni il telefono.

    • Scalda un iOpener e applicalo sul retro del telefono per circa due minuti. In questo modo si ammorbidirà l'adesivo che fissa la cover di vetro.

    • Può rivelarsi necessario scaldare e applicare l'iOpener per diverse volte consecutive nel corso della rimozione del pannello di vetro.

    • Puoi usare anche un asciugacapelli, una pistola termica o una piastra riscaldata, ma stai attento a non surriscaldare il telefono: sia lo schermo sia la batteria interna sono sensibili al calore eccessivo.

  2. AgLuSnPaGxRhtsy2
    AgLuSnPaGxRhtsy2
    NyWFNRWffx5ujcCY

    • Disponi una ventosa il più vicino possibile al bordo inferiore del vetro posteriore.

    • Se il vetro posteriore del telefono è crepato, la ventosa potrebbe non aderire bene. Cerca di sollevarla con del nastro adesivo tenace oppure applica della supercolla (cianoacrilica) per incollare la ventosa e lasciala asciugare prima di procedere.

    • Solleva il pannello di vetro con la ventosa per creare una fessura tra il vetro e la scocca.

    • Inserisci un plettro di apertura nella fessura.

    • Se incontri delle difficoltà, applica dell'altro calore per ammorbidire ancora l'adesivo. Segui le istruzioni dell'iOpener per evitare il surriscaldamento.

  3. fPOVQnmiWsEOAJNZ
    fPOVQnmiWsEOAJNZ
    v1SbWbhZPryy3yEG
    CQJabVmJklffafU2

    • Fai scorrere il plettro di apertura fino all'angolo inferiore destro.

    • Inserisci un secondo plettro di apertura e fallo scorrere fino all'angolo inferiore sinistro.

    • Lascia i plettri in posizione per impedire che la colla possa riattaccarsi.

  4. NUOCrnHvIV13lWYn
    NUOCrnHvIV13lWYn
    RVLRTQrHoOXKgB5W
    RZCYKPmWBqmKKF24

    • Inserisci un terzo plettro di apertura nell'angolo inferiore sinistro.

    • Inizia a far scorrere la punta del plettro di apertura dall'angolo inferiore sinistro lungo il lato dello Huawei Honor 9 per tagliare l'adesivo.

    • Lascia il plettro di apertura nella sua posizione nell'angolo superiore sinistro per impedire che la colla possa riattaccarsi.

  5. w6lvYGceNRtnjmuN
    w6lvYGceNRtnjmuN
    BfEGAVn5sXuQx2bH

    • Se l'adesivo è troppo duro da tagliare, probabilmente è troppo freddo. Usa l'iOpener per scaldarlo di nuovo.

    • Inserisci 1/4 plettro di apertura sotto l'angolo superiore sinistro del vetro posteriore.

    • Fai scorrere il plettro di apertura lungo il lato superiore del telefono per tagliare la colla.

    • Lascia il plettro di apertura nell'angolo superiore destro per impedire che la colla possa riattaccarsi.

  6. LioYbAXhWLFKkV4N
    LioYbAXhWLFKkV4N
    M2PUQTIVAwPw3kL4

    • Inserisci un quinto plettro di apertura nell'angolo superiore destro del telefono.

    • Fai scorrere il plettro di apertura lungo il lato destro del telefono per tagliare la colla rimanente.

  7. EMTA1b1GHlpVPZ6y
    EMTA1b1GHlpVPZ6y
    YLRCYntFGTcJJIP3

    • Solleva con cautela il vetro posteriore e rimuovilo.

    • Fissa il nuovo pannello posteriore con dell'adesivo pretagliato oppure del nastro biadesivo.

    • Dopo aver installato il vetro posteriore, applica una pressione forte costante sul telefono per diversi minuti, ad esempio sistemandolo sotto una pila di libri pesanti, per favorire un buon incollaggio.

  8. PWJixSMvjeUusHIM

    • Rimuovi le tre viti a croce Phillips #00 lunghe 3,45 mm.

    • Rimuovi le cinque viti a croce Phillips #00 lunghe 2,9 mm.

  9. sjXt4BVhhOYYg5RN
    sjXt4BVhhOYYg5RN
    UNlbjPU1Yu1xaAy1

    • Stacca con cautela la lamina termica nera e rimuovila completamente.

    • Questa lamina è molto sottile e fragile e può rompersi facilmente.

    • Rimuovi la vite a croce Phillips #00 disposta sotto la lamina termica nella parte inferiore centrale della scheda madre.

  10. CoqASjnFAGPZSZFp
    CoqASjnFAGPZSZFp
    u3ObYuPUVO5Y6XL6

    • Fai scorrere un plettro di apertura sotto il lato destro della schermatura della scheda madre.

    • Torci il plettro di apertura e spirito di lato per sbloccare le clip che bloccano la schermatura.

    • Ripeti processo precedente tutto attorno alla schermatura della scheda madre finché non si stacca.

    There’s another screw to remove before you can lift the shield out. It’s hidden by the thermal foil and is at the bottom centre of the motherboard shield.

    Ryan Davies -

    Hey Ryan,

    thanks for mentioning. That’s right and I added a bullet for this action.

    Dominik Schnabelrauch -

  11. iu3MTrTxRrBkqfrK

    • Rimuovi la schermatura della scheda madre.

  12. 215fB1ailImHiJnM
    215fB1ailImHiJnM
    nlOYuXNdJ1lApTCd

    • Usa uno spudger per sollevare e scollegare il cavo flessibile della batteria.

  13. yy5QYuTTaJKCpvcw
    yy5QYuTTaJKCpvcw
    SF6XpmJZcPeEBpfd
    GdZlOvtqNQSLNlSZ

    • Applica un iOpener al centro dello schermo per ammorbidire l'adesivo sotto la batteria.

    • L'adesivo sotto la batteria è molto tenace. Nel corso della procedura di rimozione può essere necessario ripetere diverse volte il riscaldamento con l'iOpener. Se il calore non basta, puoi applicare dell'alcol isopropilico (90+%) in corrispondenza degli angoli della batteria e lasciarlo penetrare per diversi minuti prima di continuare.

    • I cavi flessibili sotto la batteria sono disposti come mostrato nell'immagine. Cerca di evitare di spingere gli attrezzi fino alle aree evidenziate per non danneggiare i cavi.

    • Cavo flessibile del display

    • Cavo flessibile di interconnessione

  14. sGGopHoYAM6odvmv
    sGGopHoYAM6odvmv
    EqyaiOvqTQbRBxGZ
    EZauQUKExHfawOav

    • Fai del tuo meglio per non deformare la batteria nella successiva procedura di rimozione. Se danneggiate, batterie al litio-ioni con involucro flessibile possono rilasciare sostanze chimiche pericolose, prendere fuoco o perfino esplodere. Non usare troppa forza o far leva sulla batteria con attrezzi metallici.

    • Inserisci l'estremità piatta di uno spudger nell'angolo superiore destro della batteria dove si trova il cavo flessibile e fai leva per iniziare a sollevare la batteria.

    • Spingi lo spudger sotto il lato destro della batteria e usalo per allentare la colla.

  15. OFRUPgRQYBPNgufh
    OFRUPgRQYBPNgufh
    DtmABflEBNOMHjPE
    BrWrZmJftiDJfAex

    • Inserisci l'estremità piatta di uno spudger nell'angolo superiore sinistro della batteria e fai leva per iniziare a sollevarla.

  16. eZJrrbrtWVhoCbsJ
    eZJrrbrtWVhoCbsJ
    SfAalLSxMekNDSqr
    LD1Y2KmEnxOwaXfo

    • Display e i cavi flessibili di interconnessione passano sotto la batteria. Non danneggiarli mentre tagli l'adesivo rimasto.

    • Inserisci un plettro di apertura o una scheda di plastica tra la scocca e la batteria.

    • Taglia tutta la colla rimasta sotto la batteria.

    • Alza la batteria finché non riesci ad avere una buona presa su di essa.

  17. dbgefwW1aWmGBkpO

    • Rimuovi la batteria.

    • Non riutilizzare la batteria dopo che è stata rimossa, perché questo comporterebbe rischi per la sicurezza. Sostituiscila con una nuova.

    • Prima di installare la nuova batteria, rimuovi tutto l'adesivo rimasto sul telefono e pulisci le aree di incollaggio con alcol isopropilico e un panno privo di pelucchi.

    • Se possibile, accendi il telefono e verifica la tua riparazione prima di riposizionare il nuovo adesivo e sigillare nuovamente il telefono.

    • Blocca la nuova batteria con adesivo pretagliato o del nastro biadesivo. Per posizionarlo correttamente, applica il nuovo adesivo sul telefono nei punti dove era presente in precedenza e non direttamente sulla batteria. Premi con decisione la batteria nella sua posizione.

    Hallo!Ich habe die Akku gekauft und alle so wie hier steht gemacht.Nichts beschädigt. Nach einschaltung meine Display funktioniert, aber nicht empfinden.Ich kann nicht meine Android Pin code geben,keine Reboot machen und kann ich die Hisuite auch nicht verbinden(braucht Code)….Was meinen Sie,was ist die Problem?Momentan kann Mann nicht im Service bringen….

    Frau ungarische -

  18. vXW3ipiKGpOVUA62
    vXW3ipiKGpOVUA62
    ayB5tS6I2gAasX4V

    • Usa uno spudger per sollevare e scollegare il connettore del cavo flessibile del display.

  19. nAojFKBZYrKWnTjY
    nAojFKBZYrKWnTjY
    1QqXqUotfmrnMOGk

    • Usando delle pinzette, stacca dalla scocca il cavo flessibile del display.

  20. PUTg1oJDQdPgg5kW

    • Rimuovi le quattro viti a croce Phillips #00 (lunghezza 3,2 mm).

    • Rimuovi le tre viti a croce Phillips #00 (lunghezza 2,9 mm).

  21. NAf4tGKKBb5HOuml

    • Disponi un iOpener sulla parte inferiore del display per ammorbidire l'adesivo in corrispondenza dell'altoparlante.

  22. PSVT5ABmmREM1csA
    PSVT5ABmmREM1csA
    FcxUREBkbowF6HpJ
    P34I5ZKZsfeAUiQU

    • Fai scorrere un plettro di apertura sotto la cover dell'altoparlante e della scheda figlia.

    • Fai scorrere il plettro di apertura fino all'estremità destra della cover, quindi torcilo per sollevare l'altoparlante dal suo alloggiamento.

  23. KalBfaUL4W3lNDPM

    • Rimuovi l'altoparlante.

  24. fX2MQRJ2YrUlQBhs
    fX2MQRJ2YrUlQBhs
    IpINR1LYYoYp24OJ

    • Usa uno spudger per staccare e disconnettere il cavo flessibile del pulsante home posizionato nella parte inferiore destra del telefono.

  25. Txoj2fAkHhZJwHFC

    • Applica un iOpener sullo schermo per circa due minuti per ammorbidire l'adesivo sottostante.

    • Può rivelarsi necessario scaldare e applicare l'iOpener per diverse volte consecutive per poter scaldare abbastanza il telefono. Segui le istruzioni per l'iOpener per evitare il surriscaldamento.

  26. ZJgAgCN5wGlWcZfu
    ZJgAgCN5wGlWcZfu
    sRMEIt2Zh4IJ5who
    MdVUGBQ6kZagtFiE

    • Una volta che lo schermo si presenta caldo al tatto, applica una ventosa vicino al bordo superiore del telefono appena sotto l'altoparlante voce.

    • Se il vetro posteriore del telefono è crepato, la ventosa potrebbe non aderire bene. Cerca di sollevarlo con del nastro adesivo tenace oppure applica della supercolla (cianoacrilica) alla ventosa e lasciala asciugare prima di procedere.

    • Tira la ventosa e inserisci la punta di un plettro di apertura sotto lo schermo, vicino all'altoparlante voce.

    • Fai scorrere il plettro di apertura fino all'angolo superiore sinistro del telefono per tagliare l'adesivo.

  27. lMAjbUicEibSmTjb
    lMAjbUicEibSmTjb
    y5Ynq1ELWloTli2q

    • Inserisci un secondo plettro di apertura e fallo scorrere fino all'angolo superiore destro del telefono.

  28. KUm2FIumIPFj1bBc
    KUm2FIumIPFj1bBc
    3bOQFBMJN1O3I5JU
    HJ6Bx1FhrpSVVqiF

    • Inserisci 1/3 plettro di apertura nell'angolo superiore destro dello schermo.

    • Fai scorrere il plettro di apertura dall'angolo superiore destro fino a percorrere tutto il bordo destro del telefono, tagliando la colla lungo il percorso.

    • Mentre esegui taglio, accertati che il plettro scorra sotto il pannello del display e non solo tra lo schermo e il vetro anteriore.

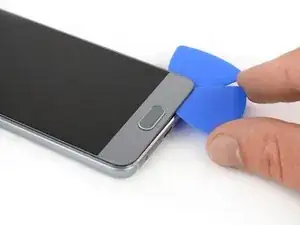

  29. NcFBqMjmJDpDVrOF
    NcFBqMjmJDpDVrOF
    KWp6jeam56iTCOLZ

    • Se diventa difficile tagliare la colla, applica di nuovo l'iOpener sullo schermo per riscaldarlo.

    • Inserisci un quarto plettro di apertura nell'angolo inferiore destro dello schermo.

    • Fai scorrere la punta di un plettro di apertura lungo il bordo inferiore dello schermo per tagliare l'adesivo.

  30. UeQrJ4iSVti6V2w1
    UeQrJ4iSVti6V2w1
    G66C6saEtlAJkdry

    • Inserisci un quinto plettro di apertura nell'angolo inferiore sinistro dello schermo.

    • Fai scorrere il plettro di apertura lungo il bordo sinistro del telefono per tagliare tutto l'adesivo rimasto.

    • Non provare rimuovere del tutto il display già ora. I cavi flessibili del pulsante home e dello schermo passano ancora all'interno del midframe.

  31. pfVBdVB6eYjaBBdx
    pfVBdVB6eYjaBBdx
    3DFPMq5AnxKbtaFT

    • Accertati che il cavo flessibile non aderisca al telaio centrale e fallo passare con cura attraverso la fessura presente nella parte inferiore della scocca.

  32. 2VUUESjQlXQfieAF

    • Rimuovi lo schermo.

    • Rimuovi tutti i residui di adesivo rimasti sulla midframe e pulisci le aree di incollaggio con alcol isopropilico e un panno privo di pelucchi.

    • Se possibile, accendi il telefono e verifica la tua riparazione prima di applicare del nuovo adesivo e risigillare il telefono.

    • Il miglior modo di fissare il nuovo schermo è con un foglio di biadesivo tagliato su misura, ma può funzionare anche del nastro biadesivo ad alta tenacità. Applica il nastro sul retro dello schermo, poi fai passare con cautela il cavo dello schermo attraverso il telaio intermedio. Allinea lo schermo con il telaio e premilo nella sua posizione.

Conclusione

Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
