Sostituzione schermo Huawei P20 Pro

Scritto Da: Dominik Schnabelrauch

Commenti: 21

Difficoltà

Difficile

Passi

Tempo Necessario

1 - 3 ore

Introduzione

Usa questa guida per sostituire un display OLED rotto o difettoso e il digitizer nello Huawei P20 Pro.

Nota: questa guida spiega come sostituire solo il display mentre lasci il telaio e la scheda madre originali al loro posto. Tuttavia, alcuni display di ricambio sono forniti preinstallati in un telaio (cioè chassis) nuovo, il che richiede una procedura molto diversa: il trapianto dal tuo telefono di tutti i componenti interni. Assicurati di avere la parte giusta prima di seguire questa guida.

L'apertura dello Huawei P20 Pro danneggerà le guarnizioni impermeabili del dispositivo. Se non sostituirai i sigilli adesivi, il tuo telefono funzionerà normalmente ma perderà la sua resistenza all'acqua.

Non riutilizzare la batteria dopo che stata rimossa, per evitare un potenziale rischio per la sicurezza. Sostituiscila con una batteria nuova.

Prima di smontare il telefono, scarica la batteria sotto il 25%. Se la tua batteria è gonfia, non scaldare il tuo telefono. Le batterie gonfie possono essere pericolose, quindi indossa occhiali protettivi e usa la dovuta attenzione; se non sei sicuro di saper eseguire la procedura, porta la batteria da un professionista.

Ti servirà collante adesivo per riattaccare la batteria e la cover posteriore quando rimonterai il dispositivo.

Strumenti

Ricambi

Huawei P20 Pro Screen

Passo 1

Spegni il telefono.

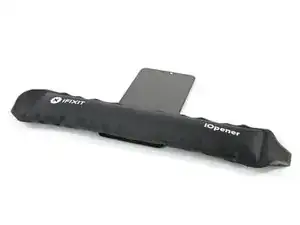

Usa un iOpener per ammorbidire l'adesivo sotto il vetro posteriore. Applica l'iOpener per almeno due minuti. Può essere necessario ripetere quest'operazione diverse volte nel corso della rimozione della cover posteriore.
L'adesivo dell'Huawei P20 Pro ha una tenacità moderata; in ogni caso, se non riesci ad aprire il dispositivo con l'iOpener, puoi usare un asciugacapelli, una pistola termica o una piastra riscaldata. Stai attento a non surriscaldare il telefono: tanto lo schermo OLED quanto la batteria interna si possono danneggiare con il calore.

Ich hatte keinen iOpener. Daher hab ich das P20 Pro für ein paar Minuten auf eine Wärmflasche gelegt. Die Klebeschicht konnte relativ schnell gelöst werden.

David T. -

Passo 2

Se il cristallo posteriore del telefono è rotto o crepato, la ventosa potrebbe non aderire bene. Prova a sollevarlo con del nastro adesivo tenace oppure usa della supercolla (cianoacrilica) per incollare la ventosa in posizione e lasciale il tempo di asciugare prima di procedere.
Premi una ventosa sul pannello posteriore vicino al bordo inferiore del telefono.
Solleva con la ventosa il bordo inferiore per aprire una piccola fessura tra il vetro posteriore e il telaio.
Inserisci un plettro di apertura nella fessura e fallo scorrere fino all'angolo inferiore destro. Lascialo in quella posizione per impedire che la colla possa riattaccarsi.

if the back cover is not broken, i’d suggest NOT to use an opening pick as if the phone was not heated enough, you may crack the glass on the edges. better use the iPlastix, it is thinner and less stressful for the glass.

Stefano Restuccia - 24/09/19

It is better to put a peak on the side because the side opens first than the bottom of the phone.

이정일 - 16/06/20

I have to agree that is is much easier to start opening from the side. Do read the rest of the guide though, to make sure you won’t hit something when opening it from the side.

Jacob Cain - 09/10/20

Passo 3

Inserisci un secondo plettro di apertura e fallo scorrere fino all'angolo inferiore sinistro. Lascialo in quella posizione per impedire che l'adesivo possa riattaccarsi.

Passo 4

Inserisci un terzo plettro di apertura nell'angolo inferiore sinistro.
Fai scorrere la punta del plettro di apertura lungo il bordo sinistro del telefono per tagliare l'adesivo.
Lascia il plettro di apertura nell'angolo superiore sinistro del telefono per impedire che la colla possa riattaccarsi.

Passo 5

Nel caso tu abbia problemi a tagliare l'adesivo, applica di nuovo l'iOpener per un altro minuto per ammorbidire la colla.
Inserisci un quarto plettro di apertura nell'angolo superiore sinistro del telefono.
Fai scorrere il plettro di apertura lungo il bordo superiore telefono per tagliare l'adesivo che sta sotto il vetro, quindi lascia il plettro nell'angolo superiore destro.

Passo 6

Inserisci un quinto plettro di apertura nell'angolo superiore destro del pannello di vetro posteriore.
Fai scorrere il plettro di apertura lungo il bordo destro del telefono per tagliare l'adesivo rimasto.
Non aprire completamente il telefono già ora. Il cavo flessibile del sensore di prossimità è ancora connesso alla scheda madre.

Passo 7

Solleva con cautela il vetro posteriore finché non riesci raggiungere il connettore del cavo flessibile del sensore di prossimità, vicino al gruppo della fotocamera posteriore.

Passo 8

Usa l'estremità piatta di uno spudger per sollevare e disconnettere il cavo flessibile del sensore di prossimità.

Passo 9

Rimuovi il pannello di vetro posteriore.
Prima di installare del nuovo adesivo e rimontare il dispositivo, rimuovi tutto l'adesivo rimasto sul telefono e pulisci le aree incollate con alcol isopropilico e un panno privo di pelucchi.

Das mit den Klebstreifen funktioniert nicht. Ich habe die Tube E6000 in die Dichtungen eingeklebt und so das Smartphone wieder zusammengesetzt.

yellowlonghair ylh -

Passo 10

Rimuovi le nove viti Phillips #00 (lunghezza 3,4 mm).

Passo 11

Inserisci un plettro di apertura sotto il lato sinistro della cover della scheda madre e dell'NFC.
Fai scorrere il plettro di apertura verso l'angolo superiore sinistro del telefono e torcilo per staccare la cover dalle sue clip di plastica.

Passo 12

Ripeti il processo precedente sul lato destro e torci il plettro di apertura per staccare la cover della scheda madre.

Passo 13

Rimuovi la cover della scheda madre.

Porque cuando desconectas el nfc no vuelve a funcionar?

Vanesa Gutierrez - 25/01/20

a teraz to zopakuj po vychodňarsky

Lukas Franko - 18/02/21

Passo 14

Usa l'estremità piatta di uno spudger per alzare e quindi scollegare il cavo flessibile della batteria.

Das Flachbandkabel kann einen Zentimeter zu lange sein. Ich musste ihn 2 mal falten, um beim Einbau die Steckerbuchse wieder zu treffen.

yellowlonghair ylh -

Passo 15

Rimuovi cinque viti a croce Phillips #00 (lunghezza 3,4 mm).

Passo 16

Usa delle pinzette per disconnettere il cavo di antenna.
Usa delle pinzette per tirare il cavo di antenna in modo da liberarlo dalle sue guide.

Passo 17

Infila un plettro di apertura sotto il lato sinistro della cover della scheda figlia e fai leva per alzare questo componente fino a quando non riesci ad afferrarlo bene.
Rimuovi la cover della scheda figlia.

Passo 18

Rimuovi le due viti a croce Phillips #00 (lunghe 3,4 mm) disposte ai lati della porta USB C.

Passo 19

Usa l'estremità piatta di uno spudger per staccare e scollegare dalla scheda madre la parte superiore del cavo flex di interconnessione e della porta di ricarica.

Passo 20

Usa l'estremità piatta di uno spudger per staccare e disconnettere dalla scheda madre la parte inferiore del cavo flex di interconnessione della porta di ricarica.
Usa delle pinzette per disporre il cavo dell'antenna dove non possa dare fastidio.

Passo 21

Usa delle pinzette per tirare fuori dal suo vano la porta di ricarica.
Rimuovi il cavo di interconnessione che comprende la porta di ricarica.

Passo 22

Usa un iOpener per ammorbidire l'adesivo sotto la batteria. Applica l'iOpener sul display per almeno due minuti.
Nel passo successivo, usa lo spudger solo nelle aree segnate in rosso, ovvero dove è presente l'adesivo sotto la batteria.
Evita la parte in arancione dove passa il cavo flessibile dello schermo.

Passo 23

Se incontri problemi a sollevare la batteria, forse la colla non è abbastanza ammorbidita. Per indebolirla, puoi applicare dell'alcol isopropilico sotto ogni angolo della batteria e lasciarlo penetrare per circa due minuti.
Fai del tuo meglio per non deformare la batteria nel corso della successiva procedura di rimozione. Se danneggiate, le batterie agli ioni di litio con involucro morbido possono rilasciare sostanze chimiche pericolose, prendere fuoco o perfino esplodere. Non usare troppa forza o lavorare sulla batteria con attrezzi metallici.
Inserisci l'estremità piatta di uno spudger nell'angolo superiore sinistro della batteria e inizia a sollevarla.
Continua a usare lo spudger lungo il bordo sinistro della batteria per indebolire l'adesivo.

Passo 24

Inserisci lo spudger nell'angolo superiore destro della batteria e inizia a far leva.
Continua a usare lo spudger lungo il bordo inferiore della batteria per staccare tutto l'adesivo.

Passo 25

Rimuovi la batteria.
Non rimettere al suo posto una batteria danneggiata o deformata perché questo comporta un potenziale rischio per la sicurezza. Sostituiscila con una batteria nuova.
Prima di installare una nuova batteria rimuovi dal telefono ogni traccia di adesivo e pulisci le aree incollate con alcol isopropilico e un panno privo di pelucchi.
Fissa la nuova batteria con adesivo pretagliato o nastro biadesivo. Per posizionarla correttamente, applica il nuovo adesivo sul telefono nei punti dove era presente la colla originale e non direttamente sulla batteria. Tieni premuta la nuova batteria in posizione per 5-10 secondi.

Passo 26

Usa l'estremità piatta di uno spudger per sollevare e disconnettere il cavo flessibile del display nella parte inferiore sinistra della scheda madre.

Passo 27

Prepara un iOpener e applicalo sul display per almeno due minuti per ammorbidire l'adesivo sottostante.
Può rivelarsi necessario scaldare e applicare l'iOpener per diverse volte consecutive per poter scaldare abbastanza il telefono. Segui le istruzioni per l'iOpener per evitare il surriscaldamento.
Se il vetro del tuo display è crepato, evita ulteriori rotture e previeni infortuni nel corso della riparazione applicando del nastro adesivo sul vetro.
Disponi strisce sovrapposte di nastro da pacchi trasparente sullo schermo fino a ricoprire l'intera superficie.
In questo modo, eviterai la dispersione di schegge di vetro assicurando al tempo stesso l'integrità strutturale del vetro quando dovrai forzare il distacco del display.
Indossa occhiali di sicurezza per proteggere gli occhi da schegge di vetro che potrebbero volare via durante la riparazione.

Passo 28

Una volta che lo schermo è caldo al tatto, applica una ventosa al bordo superiore del telefono.
Tira la ventosa verso l'alto per creare una fessura tra il vetro e la cornice in plastica in cui inserire un plettro di apertura. Inizia a tagliare l'adesivo facendo scorrere il plettro di apertura fino all'angolo superiore sinistro.
Accertati di agire sulla giusta fessura, quella tra il vetro e la cornice di plastica. Non far leva tra la cornice e il telaio.

There will be 2 gaps one under the screen glass(the one you should open) the secod notch down is where a fragile plastic frame is. Stay away from it and use the upper notch

Abdulrahman Alzahrani - 29/10/19

Passo 29

Inserisci un secondo plettro di apertura e fallo scorrere fino all'angolo superiore destro del telefono.
Lascia i plettri nelle rispettive posizioni per impedire che la colla possa riattaccarsi.

Passo 30

Inserisci un terzo plettro di apertura nell'angolo superiore destro del telefono.
Fai scorrere il plettro di apertura verso il basso fino all'angolo inferiore destro per tagliare tutto l'adesivo. Lascia il plettro nell'angolo inferiore destro per impedire che l'adesivo possa riattaccarsi.
Se l'operazione di taglio diventa troppo difficoltosa, scalda e applica di nuovo l'iOpener.

Passo 31

Inserisci un quarto plettro di apertura nell'angolo inferiore destro.
Fai passare solo la punta del plettro di apertura lungo il bordo inferiore del telefono per non danneggiare il pulsante home.
Lascia il plettro nell'angolo inferiore sinistro per impedire che la colla possa riattaccarsi.

Passo 32

Inserisci un quinto plettro di apertura e fallo scorrere lungo il lato sinistro del telefono per tagliare l'adesivo rimasto.
Non cercare di rimuovere lo schermo già a questo punto: il cavo del display passa ancora attraverso il telaio e aderisce al lato opposto.

Passo 33

Usa delle pinzette per staccare dal telaio il cavo flessibile del display.
Fai passare il cavo flessibile attraverso la fessura nel telaio e rimuovi il display.

after this part, even after heating the screen it didn’t come apart in one shot, i had my digitizer, led, and protective all apart and still no access to remove the display flex cable, tore a cable connecting to the screen and now my phone is trash. somehow you managed to bypass this part and magically go to the part where you can see the home button? not happy. “Remove Display” you make it seem so easy yet this is the part that destroyed my phone. Please include the step 33b that we need, thanks

Bruce Chartrand -

Passo 34

Usa un plettro di apertura per sbloccare la linguetta di blocco nera del connettore ZIF del pulsante home.

Passo 35

Usa delle pinzette per tirare fuori delicatamente dal suo connettore ZIF il cavo flessibile del pulsante home.

Passo 36

Usa un iOpener per ammorbidire l'adesivo sotto il pulsante home.

Passo 37

Applica uno spudger alla parte posteriore del pulsante home e spingi il tasto verso la parte anteriore finché non esce dallo schermo.
Afferra con delicatezza il pulsante home e fai passare il suo cavo flessibile attraverso la fessura nel display.
Rimuovi il pulsante home.
Prima di installare un nuovo schermo, è importante rimuovere dal telaio ogni traccia del vecchio adesivo e pulire le aree di incollaggio con alcol isopropilico (> 90%) e un panno privo di pelucchi.

Conclusione

Confronta il pezzo sostituito con quello originale, potresti dover trasferire componenti rimasti sulla vecchia parte o rimuovere adesivi sul retro del componente nuovo prima di installarlo.

Il modo migliore di fissare il nuovo schermo è con collante adesivo. Applicalo al frame di plastica, poi fai passare con attenzione il cavo del display attraverso il telaio, allinea lo schermo e premilo in posizione.

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

Se possibile, accendi il telefono e verifica la tua riparazione prima di applicare del nuovo adesivo e risigillare il telefono.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata secondo i piani? Vai sulla nostra comunità Risposte per trovare aiuto nella risoluzione dei problemi.
