Introduzione
Segui questa guida per sostituire lo schermo rotto del tuo OnePlus Nord.
Se la cornice è deformata, è importante sostituirla per assicurarsi che il nuovo schermo si monti correttamente e non subisca dei danni.
Prima di smontare il tuo orologio, scarica la batteria al di sotto del 25%. La batteria può prendere fuoco e/o esplodere se forata accidentalmente, ma le probabilità che succeda sono ridotte di molto se è scarica.
Nota: Questa guida mostra come sostituire solo lo schermo lasciando a posto la cornice originale e la scheda madre. Comunque, alcuni schermi di ricambio per questo telefono sono preinstallati su una nuova cornice, il che richiede una procedura completamente diversa. Assicurati di avere il componente corretto prima di eseguire questa procedura.
Ti servirà dell'adesivo di ricambio per riattaccare i componenti durante il rimontaggio del dispositivo.
Ricambi
-
-
Spegni il tuo telefono.
-
Scalda un iOpener per ammorbidire l'adesivo sotto il vetro posteriore. Tieni appoggiato l'iOpener per almeno due minuti. Se disponi di un piano riscaldato con controllo preciso della temperatura (come qualsiasi stampante 3D FDM con piano riscaldato), 45°C sono sufficienti. Potresti dover ripetere questo passaggio più volte durante la rimozione del vetro posteriore.
-
-
-
Fai aderire una ventosa al retro del telefono, il più vicino possibile al centro del bordo destro.
-
Tira la ventosa verso l'alto per creare una fessura tra il vetro posteriore e la cornice.
-
Infila un plettro nella fessura.
-
-
-
Fai scorrere il plettro sotto il bordo fino all'angolo in basso a destra.
-
Lascia il plettro infilato lì sotto per evitare che l'adesivo si reincolli.
-
-
-

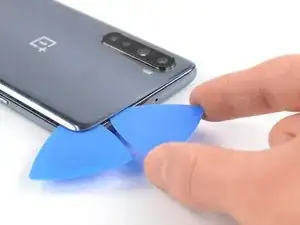

Infila un secondo plettro sotto l'angolo in basso a destra.
-
Fai scorrere il plettro sotto il bordo fino all'angolo in alto a destra.
-
Lascia il plettro infilato lì sotto per evitare che l'adesivo si reincolli.
-
-
-

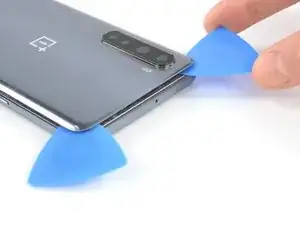

Infila un terzo plettro sotto l'angolo in alto a destra del vetro posteriore.
-
Fai scorrere la punta del plettro sotto il bordo del telefono fino all'angolo in alto a sinistra per tagliare l'adesivo.
-
Lascia il plettro infilato sotto l'angolo in alto a sinistra per evitare che l'adesivo si reincolli.
-
-
-
Infila un quarto plettro sotto l'angolo in alto a sinistra.
-
Fai scorrere il plettro sotto il bordo fino all'angolo in basso a sinistra per tagliare l'adesivo.
-
Lascia il plettro infilato lì sotto per evitare che l'adesivo si reincolli.
-
-
-

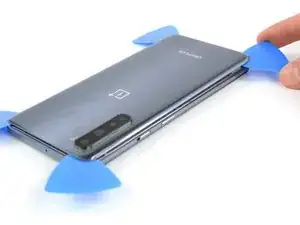

Infila un quinto plettro sotto l'angolo in basso a sinistra.
-
Fai scorrere il plettro sotto il bordo fino all'angolo in basso a destra per tagliare l'adesivo rimasto.
-
-
-

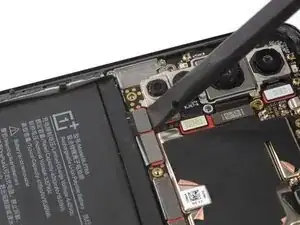

Usa un cacciavite a croce Phillips #00 per svitare le dieci viti da 3,6 mm dalla copertura della scheda madre.
-
-
-
Infila la punta di un plettro sotto la copertura della scheda madre.
-
Usa il plettro per sollevare la copertura della scheda madre e rilasciare i ganci il plastica che la tengono ferma.
-
Rimuovi la copertura della scheda madre.
-
-
-
Infila la punta di un plettro sotto la copertura della scheda figlia.
-
Fai leva per rilasciare i ganci che tengono ferma la copertura della scheda figlia.
-
Rimuovi la copertura della scheda figlia.
-
-
-
Usa la parte piatta di uno spudger per scollegare il connettore dello schermo dalla sua presa sulla scheda figlia.
-
-
-
Fai aderire una ventosa al bordo destro dello schermo.
-
Tira la ventosa verso l'alto con forza costante per creare una fessura.
-
Infila un plettro nella fessura e fallo scorrere verso l'angolo in basso a destra.
-
Lascia il plettro infilato lì sotto per evitare che l'adesivo si reincolli.
-
-
-
Infila un secondo plettro sotto l'angolo in basso a destra.
-
Fai scorrere il plettro sotto il bordo fino all'angolo in alto a destra del telefono.
-
Lascia entrambi i plettri infilati per evitare che l'adesivo si reincolli.
-
-
-
Infila un terzo plettro sotto l'angolo in alto a destra.
-
Fai scorrere il plettro sotto il bordo del telefono per tagliare l'adesivo.
-
Lascia il plettro infilato sotto l'angolo in alto a sinistra per evitare che l'adesivo si reincolli.
-
-
-
Infila un quarto plettro sotto l'angolo in alto a sinistra.
-
Fai scorrere il plettro sotto il bordo per tagliare l'adesivo.
-
Lascia il plettro infilato sotto l'angolo in basso a sinistra per evitare che l'adesivo si reincolli.
-
-
-
Infila un quinto plettro sotto l'angolo in basso a sinistra.
-
Fai scorrere il plettro sotto il bordo inferiore per tagliare l'adesivo rimasto.
-
Se possibile, accendi il tuo dispositivo e prova la tua riparazione prima di applicare il nuovo adesivo e richiuderlo.
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.
Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso. Applica del nuovo adesivo dove necessario dopo aver pulito le aree interessate con dell'alcool isopropilico (>90%).
Il modo migliore per fissare il nuovo schermo è applicare un foglio di nastro biadesivo pretagliato sul retro dello schermo.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
