Sostituzione schermo Samsung Galaxy S20

Scritto Da: Carsten Frauenheim

Commenti: 6

Difficoltà

Difficile

Passi

Tempo Necessario

45 minuti - 2 ore

Introduzione

Segui questa guida per sostituire il gruppo dello schermo del Samsung Galaxy S20. Il gruppo dello schermo è formato dal vetro dello schermo, dal pannello OLED e dal digitizer, e dovranno essere sostituiti insieme.

Nota: Alcuni schermi di ricambio per questo telefono sono preinstallati in una nuova cornice, il che richiede di trasferire tutti i componenti interni del tuo telefono e installare una nuova batteria. Assicurati di avere il ricambio corretto prima di seguire questa guida.

C'è un'elevata probabilità di rompere il pannello delicato e non rinforzato dello schermo durante questa procedura. Se vuoi riutilizzare il gruppo dello schermo, assicurati di scaldarlo a sufficienza e di essere estremamente attento mentre fai leva.

Ti servirà dell'adesivo di ricambio per completare questa riparazione.

Strumenti

Ricambi

Passo 1

Stacca il telefono dalla corrente e spegnilo prima di iniziare.
Scalda un iOpener e applicalo sul lato basso della cover posteriore per due minuti.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra riscaldante, ma attenzione a non far surriscaldare il telefono: sia il display che la batteria interna sono suscettibili a danni da calore.

Found that using the iOpener did not provide enough heat to weaken the adhesive, went with a hairdryer instead. Make sure to never keep the hairdryer still, and apply heat on high for 30 seconds to 1 minute per side did the job for me. iOpener just did not get hot enough

Phil R -

Passo 2

Applica una ventosa sul retro del telefono, il più vicino possibile al centro del bordo inferiore.
Se il tuo vetro è severamente danneggiato, coprilo con uno strato di nastro adesivo trasparente, potrebbe permettere alla ventosa di aderire. In alternativa, un nastro adesivo molto forte potrebbe essere usato al posto della ventosa. Se non riesci, puoi incollare la ventosa alla cover posteriore con della supercolla.
Tira la ventosa con forza costante, per formare un'apertura tra la cover posteriore e la cornice.
Inserisci la punta di un plettro nell'apertura.
Data la stretta tolleranza, questo passaggio potrebbe richiedere diversi tentativi, scaldando nuovamente l'iOpener e separando con la ventosa prima che tu riesca.
Se hai difficoltà nel creare un'apertura, applica più calore sul bordo e prova di nuovo.
Non applicare forza eccessiva con il plettro, o potresti rischiare di rompere il vetro della cover posteriore.

I have found it easier to use an iFlex on the camera side to get in enough to get an opening pick in. Then work the pick towards either end slowly and down the ends, making sure it’s warm to the point of being almost to hot to hold. Slow, gentle pressure t open it like a clam ;)

Stow - 13/01/21

While pulling on the back glass with the suction cup, I found it helpful to use something like the opener tool to press down on the frame. Made it easy to pull open even with the iOpener.

Ryan Sammons -

Passo 3

Fai scorrere il plettro avanti e indietro sul lato inferiore per tagliare l'adesivo.
Non provare a tagliare l'adesivo sugli angoli del telefono dove il vetro è curvo o rischi di rompere il pannello di vetro.
Lascia il plettro nell'apertura per evitare che l'adesivo si reincolli.

Passo 4

Applica l'iOpener scaldato sul lato sinistro della cover posteriore per due minuti.

Passo 5

Applica una ventosa sul retro del telefono, il più possibile vicino al centro del bordo sinistro.
Tira la ventosa con forza costante, per formare un'apertura tra la cover posteriore e la cornice.
Inserisci la punta di un plettro di apertura nella fessura.
Visto che il vetro su questo lato è curvo, non sarai in grado di inserire il plettro molto in profondità. Se la punta del plettro è sotto il lato del vetro, puoi procedere.
Data la stretta tolleranza, potrebbero volerci diversi tentativi.
Se stai avendo problemi nel creare un'apertura, applica più calore sul lato e riprova.
Puoi anche provare ad applicare alcune gocce di alcool isopropilico nella fessura per aiutare ad ammorbidire l'adesivo.
Non applicare forza eccessiva con il plettro, o rischi di rompere il vetro della cover posteriore.

Passo 6

Quando il plettro è sotto il bordo del vetro, inclinalo verso il basso e inseriscilo più in profondità per separare completamente l'adesivo della cover posteriore.

Passo 7

Fai scorrere il plettro lungo il lato sinistro del telefono per separare l'adesivo della cover posteriore.
Fai attenzione mentre fai scorrere il plettro, in particolare nell'area che circonda i pulsanti del volume e di accensione: la rientranza del vetro rende il vetro più fragile in quel punto.
Lascia il plettro sotto il lato sinistro del vetro vicino all'angolo in alto a sinistra per prevenire che l'adesivo si reincolli.

Passo 8

Applica un iOpener scaldato sul lato destro della cover posteriore per due minuti.
Puoi anche usare un asciugacapelli, una pistola termica o una piastra riscaldante, ma fai attenzione a non surriscaldare il telefono: il display e la batteria interna sono entrambi suscettibili ai danni da calore.

Passo 9

Applica una ventosa sul retro del telefono, il più vicino possibile al centro del lato destro.
Tira la ventosa con forza costante, per formare un'apertura tra la cover posteriore e la cornice.
Inserisci la punta del plettro nella fessura.
Come con il lato precedente, devi inclinare il plettro verso il basso per inserirlo completamente sotto la cover posteriore.

Passo 10

Fai scorrere il plettro sul lato destro del telefono per separare l'adesivo della cover posteriore.
Lascia il tuo plettro sotto il lato destro vicino alla parte alta del dispositivo per prevenire che l'adesivo si reincolli.
Mentre fai questo, la cover posteriore potrebbe rilasciare uno o entrambi gli altri plettri, lasciandoli cadere. Se succede, metti i plettri da parte, la parte inferiore non dovrebbe incollarsi di nuovo da questo punto in poi.

Passo 11

Applica un iOpener scaldato sul lato superiore della cover posteriore per due minuti.

Passo 12

Il vetro vicino agli angoli della cover posteriore è molto suscettibile alla rottura. Sii delicato durante questo passaggio per evitare di danneggiare la cover posteriore.
Fai passare gradualmente il plettro dal lato destro del dispositivo intorno all'angolo in alto a destra.
Continua a far scorrere il plettro sul lato superiore fino all'angolo in alto a sinistra per separare completamente l'adesivo della cover posteriore.
Se il taglio dell'adesivo diventa difficile in qualsiasi momento, fermati e riapplica calore prima di continuare.

Passo 13

Alza la cover posteriore lentamente. Usa i plettri e passali dove è rimasto ancora dell'adesivo.
Rimuovi la cover posteriore.
Durante il riassemblaggio:
Questo è un ottimo momento per accendere il tuo telefono e testare tutte le sue funzioni prima di sigillare la cover posteriore. Controlla che il tuo telefono sia spento prima di continuare a lavorarci.
Rimuovi eventuali pezzi di adesivo con un paio di pinzette o con le dita. Applica calore se stai avendo problemi nel separare l'adesivo.
Se stai usando degli adesivi pretagliati Samsung, segui questa guida.
Se stai usando il biadesivo, segui questa guida.

Passo 14

Usa un cacciavite a croce Phillips #00 per rimuovere le cinque viti da 4 mm che tengono fissato il supporto della scheda madre.
Durante questa riparazione, tieni traccia di tutte le viti e fai in modo che vengano rimesse da dove sono venute.

Passo 15

Usa un paio di pinzette per tirare gentilmente verso l'alto e sganciare il supporto della scheda madre dal telaio intermedio in plastica.
Non rimuovere ancora completamente il supporto, è ancora attaccato alla bobina per la ricarica wireless.

Passo 16

Separa delicatamente la bobina di ricarica wireless dal dispositivo.
Rimuovi la bobina di ricarica wireless
La bobina è connessa con il resto del dispositivo tramite contatti a molla, quindi non c'è bisogno di disconnettere alcun connettore.
Durante il rimontaggio, prima avvita le viti del supporto della scheda madre per allineare la bobina di ricarica al suo posto, dopo premi fermamente verso il dispositivo il resto della bobina per farla aderire.

Passo 17

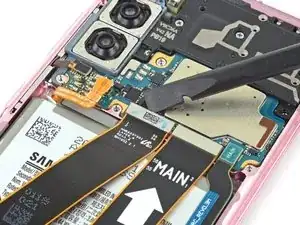

Utilizza uno spudger per far leva e disconnettere il connettore della batteria.
Quando scolleghi connettori come questo, stai attento a non spostare i piccoli componenti della scheda madre che circondano la presa.

Passo 18

Usa un cacciavite a croce Phillips #00 per rimuovere le cinque viti da 4 mm che tengono fissato l'altoparlante e il telaio centrale inferiore.

Passo 19

Inserisci la punta di uno spudger o un paio di pinzette nell'incavo nell'angolo in alto a sinistra del telaio centrale e fai leva per rilasciare i ganci che lo tengono in posizione.
Rimuovi l'altoparlante inferiore e il telaio centrale inferiore.

Passo 20

Usa uno spudger per sollevare e scollegare il cavo dello schermo.

Passo 21

Nei prossimi passaggi, dovrai scaldare e separare l'adesivo nero attorno al perimetro del dispositivo.
L'adesivo sui lati lunghi del dispositivo è sottile e richiederà di infilare il plettro solo 5 mm per separarlo.
Nota che lungo il lato superiore del telefono l'adesivo è parecchio più a fondo dal bordo del dispositivo. Dovrai infilare il tuo plettro più a fondo qui per separare completamente l'adesivo.

Passo 22

Scalda un iOpener ed appoggialo al bordo superiore dello schermo per due minuti.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra scaldante, ma stai attento a non surriscaldare il telefono: lo schermo e la batteria sono facilmente danneggiabili dal calore eccessivo.

Passo 23

Fai aderire una ventosa al vetro dello schermo, il più vicino possibile al centro del bordo superiore.
Se il vetro dello schermo è rotto, coprirlo con uno strato di nastro adesivo da pacchi trasparente può aiutare la ventosa a fare presa. In alternativa puoi usare del nastro molto resistente al posto della ventosa. Se hai ancora problemi, puoi incollare la ventosa al vetro.
Tira la ventosa con forza costante per creare una fessura tra il vetro dello schermo e la cornice.
Infila la punta di un plettro nella fessura al centro della rientranza della capsula auricolare, spingendolo sotto lo schermo.
Assicurati che il plettro passi sopra la fotocamera anteriore e che non la spinga.
A causa dell'adesivo resistente, questo passagio può richiedere diversi tentativi di riscaldamento con l'iOpener e di separazione con la ventosa prima di riuscirci correttamente.
Se stai avendo problemi nel creare la fessura, scalda ulteriormente il bordo e riprova.
Lascia il tuo plettro nella fessura per evitare che l'adesivo si reincolli.

Passo 24

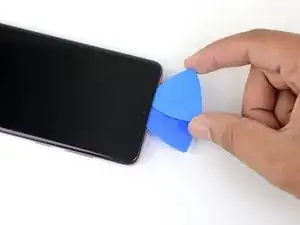

Infila un secondo plettro nella stessa fessura e fallo scorrere verso l'angolo in alto a sinistra dello schermo per tagliare l'adesivo.
Lascia il plettro infilato qui sotto per evitare che l'adesivo si reincolli.

Passo 25

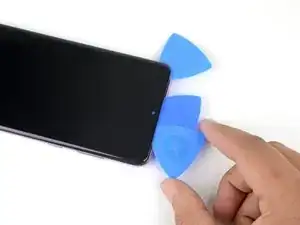

Infila un terzo plettro nella stessa fessura e fallo scorrere verso l'angolo in alto a destra dello schermo per tagliare l'adesivo.
Lascia il plettro infilato qui sotto per evitare che l'adesivo si reincolli.

Passo 26

Infila il plettro centrale più a fondo sotto il bordo superiore del dispositivo per tagliare l'adesivo attorno alla capsula auricolare ed alla fotocamera frontale.
Se l'adesivo diventa difficile da tagliare, scaldalo ulteriormente e riprova.
Non infilare il plettro troppo a fondo o potresto "perderlo" sotto il gruppo dello schermo.
Rimuovi il plettro centrale.

Passo 27

Appoggia un iOpener scaldato al bordo destro dello schermo per due minuti.

Passo 28

Infila un altro plettro nella fessura nell'angolo in alto a destra dello schermo.
Fai scorrere il plettro verso l'angolo in basso a destra per tagliare l'adesivo.
Infila un plettro sotto il centro del bordo destro dello schermo per evitare che l'adesivo si reincolli.

Passo 29

Appoggia un iOpener scaldato al bordo sinistro dello schermo per due minuti.

Passo 30

Infila un plettro nella fessura nell'angolo in alto a sinistra dello schermo.
Fai scorrere il plettro verso l'angolo in basso a sinistra per tagliare l'adesivo.
Infila un plettro sotto il centro del bordo sinistro dello schermo per evitare che l'adesivo si reincolli.

Passo 31

In questo passaggio dovrai applicare dell'alcool isopropilico dietro lo schermo per staccare l'adesivo trasparente nella zona centrale inferiore del dispositivo.
Applica dell'alcool isopropilico ad alta concentrazione (>90%) dietro lo schermo, il più vicino possibile all'adesivo trasparente (evidenziato in rosso).
Inclina il dispositivo mentre applichi l'alcool per aiutarlo a penetrare verso l'adesivo sotto la parte inferiore dello schermo.
Dopo aver applicato l'alcool, continua ad inclinare la parte inferiore del telefono verso il basso per due o tre minuti per aiutare l'alcool a penetrare ulteriormente.

Passo 32

Infila lentamente uno spudger sotto il bordo superiore dello schermo per separare l'adesivo trasparente.
Infila lo spudger finché l'adesivo trasparente viene separato completamente.

Passo 33

Rimuovi lo schermo dalla cornice.
Ci potrebbe essere ancora un piccola striscia adesiva sotto il bordo inferiore del telefono, ma dovrebbe separarsi facilmente.
Stai attento a far passare il cavo dello schermo attraverso la cornice.
Durante il rimontaggio dovrai infilare il cavo dello schermo nel foro nella cornice prima di premerlo in posizione. Non infilare il cavo prima di aver applicato il nuovo adesivo dello schermo.

Passo 34

Usa delle pinzette per rimuovere qualsiasi adesivo rimasto sulla cornice.
Usa dell'alcool isopropilico ed un panno senza lanugine per pulire la superficie della cornice e prepararla per il nuovo adesivo. Pulisci in una sola direzione per evitare delle sbavature.
Durante il rimontaggio, segui questa guida per attaccare delle strisce adesive tagliate su misura per il tuo dispositivo.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Dopo aver completato la riparazione, segui questa guida per testare la tua riparazione.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
