Introduzione
Segui questa guida per rimuovere e sostituire lo schermo del tuo Samsung Galaxy S20+. Il vetro del display, il pannello OLED e il digitizer fanno parte del gruppo dello schermo e vanno sostituiti insieme.
Nota' Alcuni schermi di ricambio per questo telefono sono venduti preinstallati in un nuovo telaio, il che richiede di spostare tutte le componenti interne del tuo dispositivo e montare una nuova batteria. Assicurati di avere la parte di ricambio corretta prima di seguire questa guida.
La possibilità di rompere il pannello del display durante questa procedura è elevata. Se vuoi riutilizzare lo schermo, assicurati di usare tutto il calore necessario e di essere estremamente attento durante la separazione.
Ti servirà del nuovo adesivo da applicare per riassemblare il dispositivo.
-
-
Fai aderire una ventosa alla cover posteriore del telefono il più possibile vicino del bordo inferiore, in centro.
-
Tira la ventosa verso l'alto con forza costante per creare una fessura tra la cover e il telaio.
-
Infila la punta di un plettro nella fessura.
-
-
-
Fai scorrere il plettro avanti e indietro lungo il bordo inferiore per tagliare l'adesivo.
-
Lascia il plettro nell'apertura che hai creato per evitare l'adesivo si reincolli.
-
-
-
Fai aderire una ventosa alla cover posteriore del telefono, il più possibile vicino al bordo sinistro a metà della cover.
-
Tira la ventosa verso l'alto con forza costante per creare una fessura tra la cover e il telaio.
-
Infila la punta di un plettrodi apertura nella fessura.
-
Puoi anche provare ad applicare dell'alcol isopropilico (>90%) nella fessura per ammorbidire l'adesivo.
-
-
-
Una volta che il plettro è sotto il vetro, inclinalo verso il basso e spingilo più a fondo per separare definitivamente l'adesivo.
-
-
-
Fai scorrere il plettro lungo tutto il bordo sinistro del telefono per separare l'adesivo della cover posteriore.
-
Lascia il plettro sotto il bordo sinistro del vetro per evitare che l'adesivo si reincolli.
-
-
-
Fai aderire una ventosa alla cover posteriore del telefono il più possibile vicino al bordo destro, in posizione centrale.
-
Tira la ventosa verso l'alto con forza costante per creare una fessura tra la cover e il telaio.
-
Infila la punta di un plettro nella fessura.
-
-
-
Fai scorrere il plettro lungo tutto il bordo destro del telefono per separare l'adesivo della cover posteriore.
-
Lascia il plettro sotto il bordo destro del vetro per evitare che l'adesivo si reincolli.
-
-
-
Fai scorrere lentamente un plettro attorno all'angolo in alto a destra del telefono.
-
Continua a far scorrere il plettro lungo il bordo superiore fino oltre l'angolo in alto a sinistra per separare definitivamente l'adesivo della cover posteriore.
-
-
-

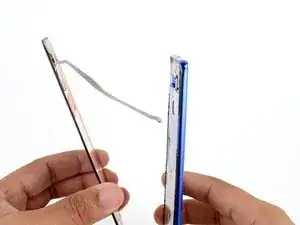

Solleva la cover posteriore lentamente. Usa un plettro di apertura per tagliare l'adesivo rimasto.
-
Rimuovi la cover posteriore.
-
Questo è un buon momento per accendere il telefono e controllare che tutto funzioni prima di reincollare la cover. Assicurati di spegnere il telefono prima di continuare.
-
Rimuovi eventuali pezzi di adesivo con una pinzetta o con le dita. Applica calore se stai avendo difficoltà a separare l'adesivo.
-
Se stai usando degli adesivi pretagliati Samsung, segui questa guida.
-
Se stai usando del nastro biadesivo, segui questa guida.
-
-
-
Usa un cacciavite a croce Phillips #00 per svitare le sei viti da 4 mm che fissano la copertura della scheda madre.
-
-
-
Usa delle pinzette per fare leva delicatamente sulla staffa e sganciarla dal telaio centrale in plastica.
-
-
-
Solleva delicatamente la copertura della scheda madre in modo che il connettore arancione della batteria sia accessibile.
-
-
-
Usa un paio di pinzette per sollevare delicatamente la bobina dal dispositivo.
-
Rimuovi la bobina di ricarica.
-
-
-
Usa un cacciavite a croce Phillips #00 per svitare le cinque viti da 4 mm che fissano l'altoparlante principale e il telaio interno inferiore.
-
-
-
Inserisci la punta di uno spudger o di un paio di pinzette nella rientranza in alto a sinistra del telaio centrale fai leva per sganciare le clip che lo tengono fermo.
-
Rimuovi lo speaker principale e il telaio centrale inferiore.
-
-
-
L'adesivo lungo i bordi del dispositivo è sottile e per staccarlo è richiesto di inserire un plettro solo per 5 mm.
-
Ricordati che l'adesivo lungo il bordo superiore è molto più in profondità. Qui dovrai inserire di più il plettro per separare l'adesivo.
-
-
-
Fai aderire una ventosa al vetro dello schermo, il più vicino possibile al centro del bordo superiore.
-
Tira la ventosa verso l'alto con forza costante per aprire una fessura tra il vetro e il telaio.
-
Inserisci la punta di un plettro nella fessura al centro della rientranza per l'altoparlante voce, spingendolo man mano a fondo.
-
Lascia il plettro nella fessura per evitare che l'adesivo si reincolli.
-
-
-
Inserisci un secondo plettro nella fessura e fallo scorrere verso l'angolo in alto a sinistra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo per evitare che l'adesivo rifaccia presa.
-
-
-
Inserisci un terzo plettro nella fessura e fallo scorrere verso l'angolo in alto a destra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo per evitare che l'adesivo rifaccia presa.
-
-
-
Inserisci il plettro centrale più a fondo nel dispositivo per tagliare l'adesivo attorno all'altoparlante voce e alla fotocamera frontale.
-
Rimuovi il plettro centrale.
-
-
-
Inserisci un altro plettro nell'angolo in alto a destra dello schermo.
-
Fai scorrere il plettro fino all'angolo in basso a destra per tagliare l'adesivo.
-

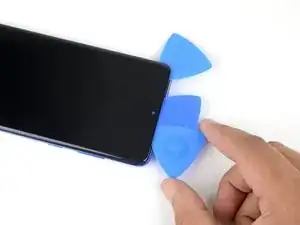

Inserisci un plettro al centro del bordo destro dello schermo per evitare che l'adesivo rifaccia presa.
-
-
-
Inserisci un altro plettro nell'angolo in alto a sinstra dello schermo.
-
Fai scorrere il plettro fino all'angolo in basso a sinistra per tagliare l'adesivo.
-
Inserisci un plettro al centro del bordo sinistro dello schermo per evitare che l'adesivo rifaccia presa.
-
-
-
Applica dell'alool isopropilico ad alta concentrazione (>90%) il più vicino possibile all'adesivo trasparente (evidenziato in rosso).
-
Inclina il dispositivo mentre applichi l'alcol per aiutarlo a penetrare nell'adesivo sotto la parte inferiore dello schermo.
-
Dopo aver applicato l'alcol, continua a tenere inclinato il telefono e a muoverlo per due o tre minuti per aiutare l'alcol a penetrare a fondo.
-
-
-
Inserisci lentamente uno spudger sotto il bordo superiore dello schermo per seeparare l'adesivo trasparente.
-
-
-
Usa delle pinzette per rimuovere ogni traccia di adesivo rimasto.
-
Usa dell'alcol isopropilico e un panno senza lanugine per pulire la superficie del telaio e prepararlo per il nuovo adesivo. Scorri il panno in una sola direzione per evitare delle macchie.
-
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.
Per rimontare il dispositivo, segui le istruzioni in ordine inverso.
Dopo aver completato la riparazione, testala seguendo questa guida.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova a rivolgerti alla nostra comunità Risposte per trovare aiuto.
