Introduzione

Prerequisito per speaker principale/scheda figlia

  1. T6N11x3XZEYKAQGD
    • Prima di iniziare, spegni il tuo telefono.

    • Appoggia un iOpener scaldato sul retro del telefono per ammorbidire l'adesivo sotto la copertura posteriore. Lascialo appoggiato per almeno due minuti.

  2. luJPtrYN4Q6HMMFP
    luJPtrYN4Q6HMMFP
    vfKwpnaLSf4XXLxc
    euP4HBY3dbJAt3eE
    • Fai aderire una ventosa alla parte inferiore della copertura posteriore, il più vicino possibile al bordo.

    • Se il vetro posteriore del telefono è rotto, la ventosa potrebbe non fare presa. Prova a sollevarlo con nastro adesivo resistente o ad incollare la ventosa con della super colla lasciandola asciugare prima di procedere.

    • Solleva la copertura posteriore con la ventosa per creare una piccola fessura tra la copertura e la cornice.

    • Infila un plettro nella fessura.

    • Se hai problemi, scalda ancora per ammorbidire ulteriormente l'adesivo. Segui le istruzioni per il riscaldamento dell'iOpener per evitare di surriscaldarlo.

    • Fai scorrere il plettro fino all'angolo in basso a destra.

  3. 5Z4QhiVvV1vZTtrE
    5Z4QhiVvV1vZTtrE
    uZAfoeGGUGOxCddm
    • Infila un secondo plettro e fallo scorrere verso l'angolo in basso a sinistra per tagliare l'adesivo.

    • Lascia i plettri infilati sotto gli angoli per evitare che l'adesivo si reincolli.

  4. 2dSLfHBrGIFttkGs
    2dSLfHBrGIFttkGs
    DoLrVQmGbuZJULNg
    Eypx2rSPbcMjGCwr
    • Infila un terzo plettro sotto l'angolo in basso a sinistra.

    • Fai scorrere la punta del plettro sotto il bordo del telefono dall'angolo in basso a sinistra per tagliare l'adesivo.

    • Lascia il plettro infilato sotto l'angolo in alto a sinistra per evitare che l'adesivo si reincolli.

  5. 6WnBtZMK43wxHveR
    6WnBtZMK43wxHveR
    GQBQ1HWZEka4lFsK
    • Se l'adesivo diventa difficile da tagliare, probabilmente si è raffreddato. Usa il tuo iOpener per scaldarlo di nuovo.

    • Infila un quarto plettro sotto l'angolo in alto a sinistra della copertura posteriore.

    • Fai scorrere il plettro sotto il bordo superiore del telefono per tagliare l'adesivo.

    • Lascia il plettro infilato sotto l'angolo in alto a destra per evitare che l'adesivo si reincolli.

  6. NovKITwk3UL2feX3
    NovKITwk3UL2feX3
    BuSQUCYmgB2JeTcM
    • Infila un quinto plettro sotto l'angolo in alto a destra del telefono.

    • Fai scorrere il plettro sotto il bordo destro per tagliare l'adesivo rimasto.

  7. 4JrOvDgRWKWBZJlI
    4JrOvDgRWKWBZJlI
    GLIRunMQdDKARIPG
    • Solleva e rimuovi la copertura posteriore.

    • Prima di applicare del nuovo adesivo e richiuderlo, rimuovi ogni rimasuglio di adesivo dal telefono e pulisci le aree di adesione con dell'alcool isopropilico e un panno senza lanugine.

    • Durante il rimontaggio, questo è un buon momento per accendere il tuo telefono e provarne tutte le funzioni prima di richiuderlo. Assicurati di spegnere del tutto il tuo telefono prima di continuare a lavorare.

    • Incolla la nuova copertura posteriore con dell'adesivo pretagliato o del nastro biadesivo. Dopo aver installato il vetro posteriore, applica pressione per diversi minuti per aiutare l'adesivo a fare una buona presa, ad esempio mettendolo sotto una pila di libri pesanti.

  8. QTJWpFmcAgTT5n11

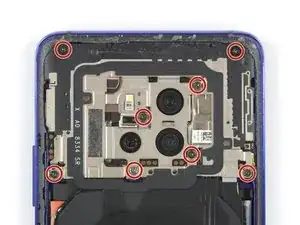

    • Svita le otto viti a croce Phillips #00 da 4,3 mm.

    Hallo, es sind nur 7 Kreuzschlitzschrauben à 4.3mm. Eine (die zweite von unten links nach rechts) ist massiv kürzer und silbern.Gruss Jörg

    Jörg Schircks -

  9. MiSGOjF1ElieXB4f
    MiSGOjF1ElieXB4f
    oFHbiNprUrLkwvNC
    KwaBLTg5RXP4kfky
    • Infila un plettro sotto l'adesivo nero nella parte in basso a sinistra della bobina della ricarica.

    • Fai scorrere attentamente il plettro dal lato sinistro a quello destro per separare l'adesivo.

  10. qFwGZl6tWxFSdmpv
    qFwGZl6tWxFSdmpv
    RM4csYJiJmTurDRa
    • Infila un plettro sotto l'angolo in basso a sinistra della copertura della scheda madre.

    • Usa il plettro per sollevare la copertura della scheda madre.

    • Non cercare di rimuovere ancora del tutto la copertura della scheda madre. Il cavo a nastro del gruppo del flash è ancora collegato alla scheda madre.

  11. okUqcHqwhWfBahYW
    okUqcHqwhWfBahYW
    Zc4I26gDpQFWBn2e
    • Ruota attentamente la copertura della scheda madre nella direzione della batteria.

    • Fai molta attenzione per evitare di strappare il cavo a nastro del gruppo del flash in quanto è ancora collegato alla scheda madre.

  12. SsCjvRCfnu6xglQM
    SsCjvRCfnu6xglQM
    EeERFWrAg4543I3X
    XCOyRiTQrKjpsgDf
    • Usa uno spudger per sollevare e scollegare il cavo a nastro del gruppo del flash.

    • Quando scolleghi connettori come questo, stai attento a non rimuovere i piccoli componenti saldati in superficie attorno alla presa.

    • Rimuovi la copertura della scheda madre con l'NFC e la bobina di ricarica.

  13. 5YIKPjRIpDio4bAY
    5YIKPjRIpDio4bAY
    mqAqVUbRoPW3gCm3
    • Usa uno spudger per sollevare e scollegare il connettore della batteria.

  14. HAjP5MCuK5fsdK6T
    • Svita le tre viti a croce Phillips #00 da 4,3 mm.

    • Se vuoi rimuovere o sostituire lo speaker principale, la scheda figlia, la batteria o lo schermo OLED, svita le quattro viti a croce Phillips #00 da 4,3 mm che tengono fermo il gruppo dello speaker principale.

  15. 6lmtwXDUNI4ncDsk
    6lmtwXDUNI4ncDsk
    BJyiU4NbepGM6gcX
    VE6A6nDE6VLFol2y
    • Infila un plettro sotto l'angolo in alto a destra della copertura della scheda figlia.

    • Usa il plettro per sollevare la copertura della scheda figlia. Rimuovi la copertura della scheda figlia con delle pinzette.

  16. UgFiK4evMPvDDmfW
    UgFiK4evMPvDDmfW
    sBZcmSdbCJdUxOWv
    • Usa uno spudger per sollevare e scollegare il cavo a nastro di interconnessione dalla scheda figlia.

  17. ZnaGO1bJWZ5PZFni
    ZnaGO1bJWZ5PZFni
    e5wMFaUZKnYt6ocN
    • Usa uno spudger per sollevare e scollegare il cavo a nastro di interconnessione dalla scheda madre.

    • Rimuovi il cavo a nastro di interconnessione.

  18. MQN2t14UeWCHSgne
    MQN2t14UeWCHSgne
    cjIcpMcOHcr3OedT
    • Usa un paio di pinzette per sollevare e scollegare il connettore del cavo coassiale nero dalla scheda figlia.

    • Sfila il cavo coassiale nero dal gancio in metallo sulla scheda figlia e piegalo da parte.

  19. rljWK1ARpFllhHkH
    rljWK1ARpFllhHkH
    DLHIPcuMMuhYbW1U
    • Infila un plettro sotto l'angolo in alto a sinistra della copertura dello speaker principale.

    • Usa il plettro per sollevare il gruppo dello speaker principale e della scheda figlia.

    This part is difficult to remove, does not come out easily.

    Hugues Laliberte -

    Turns out that you have to remove the 4 orange screws of step 14.

    Not sure why there is a IF statement on this step.

    Hugues Laliberte -

  20. SXDKmseTJEpLSS6s
    SXDKmseTJEpLSS6s
    nLhRS1PEYrsKeNO2
    • Rimuovi il gruppo dello speaker principale e della scheda figlia.

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
