Sostituzione strisce adesive dello schermo iMac Intel 21.5"

Con la copertura posteriore libera di muoversi, l'iMac non sarà bilanciato e sarà difficile lavorarci. Posiziona un supporto per iMac sulla base per bloccare la copertura.

Se stai reinstallando lo schermo originale, dovrai rimuovere l'adesivo originale anche dal retro dello schermo.

Rimuovi l'adesivo originale usando delle pinzette o le dita. Inizia sulla parte inferiore e tiralo verso l'alto, verso la parte superiore del dispositivo.

Dopo aver rimosso tutto l'adesivo originale, pulisci attentamente i residui di adesivo con dell'alcool isopropilico ad alta concentrazione (>90%) e un panno senza lanugine. Fai scorrere il panno in una sola direzione, non in avanti e indietro.

Se la tua striscia 4R non ha questa rientranza, segui questa guida.

Prima di iniziare, appoggia sul tavolo le strisce adesive nella disposizione corretta in modo da non applicare accidentalmente una striscia nella posizione sbagliata:

Striscia 01 in alto a sinistra

Striscia 02 in alto a destra

Striscia 03 sul lato destro

Striscia 4R in basso a destra, con il bordo scuro rivolto verso l'alto

Striscia 4L in basso a sinistra, con il bordo scuro rivolto verso l'alto

Striscia 05 sul lato sinistro

Inizia con la striscia 03, che va sul lato destro verticale del case posteriore.

Afferra la linguetta blu e rimuovi il pezzo corto della pellicola protettiva dal retro della striscia per esporre una porzione di adesivo da incollare al case.

Infila la punta di uno spudger nel foro all'estremità della striscia dove hai appena rimosso uno strato di pellicola protettiva posteriore. Infila lo spudger dal lato che ha ancora la protezione bianca.

Con lo spudger che sporge dal foro nella striscia adesiva, spingi la punta dello spudger nel foro corrispondente nella cornice deell'iMac.

Usando il foro e lo spudger come punto fisso della striscia, allineala contro il bordo destro, tirandola delicatamente verso l'alto per assicurarti che sia tesa, quindi incollala alla cornice.

Una volta allineata la metà inferiore della striscia adesiva, rimuovi il pezzo più lungo della pellicola protettiva da dietro la striscia.

Allinea la metà superiore della striscia con il bordo destro del case posteriore e incollala.

Usa le dita per appiattire la striscia. Assicurati che sia correttamente allineata con il bordo destro e che non ci siano increspature.

Continua in senso antiorario lungo il perimetro dell'iMac, incollando altre tre strisce adesive come fatto per la prima:

Striscia 02 in alto a destra

Striscia 01 in alto a sinistra

Striscia 05 sul lato sinistro

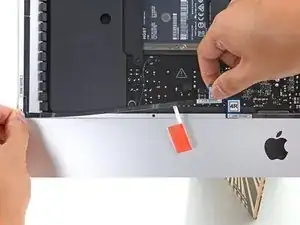

Afferra la linguetta rossa sulla striscia 4R e tirala per rimuovere circa 5 cm della pellicola protettiva bianca posteriore.

Piega a 90° rispetto alla striscia la parte staccata della pellicola protettiva bianca e schiaccia con le dita la piega così formatasi.

Allinea la striscia al bordo inferiore posizionando la rientranza nella striscia sopra il foro del microfono.

Se il tuo iMac non ha un foro per il microfono, allinea l'estremità destra della striscia in modo che la curva a L sia accanto alla striscia verticale sul lato destro. La curva a L non deve sovrapporsi alla striscia adesiva verticale sul lato destro.

Una volta allineata la striscia, incolla attentamente l'adesivo esposto alla cornice per assicurarne l'allineamento.

Rimuovi la pellicola protettiva posteriore per esporre l'adesivo restante.

Fai scorrere il tuo dito da sinistra a destra lungo la striscia per assicurarti che sia dritta e senza pieghe, premendo mentre lo fai scorrere per far aderire la striscia all'iMac.

Ripeti i passaggi precedenti per la striscia 4L, applicandola al bordo inferiore sinistro dell'iMac.

Appoggia delicatamente lo schermo sopra l'iMac e allinealo attentamente.

Usa del nastro adesivo di carta o del nastro isolante per fissare momentaneamente il bordo inferiore dello schermo alla cornice dell'iMac.

Non avvolgere il nastro intorno al retro dell'iMac o potresti rompere lo schermo mentre connetti i cavi.

Infila il cavo di alimentazione dello schermo nella sua presa sulla scheda madre.

Usa un paio di pinze o la tua mano libera per infilare delicatamente il connettore del cavo dello schermo nella sua presa sulla scheda madre.

Fissa la staffa di bloccaggio in metallo sul connettore del cavo spingendola verso il basso verso la scheda madre.

Appoggia lo schermo alla cornice dell'iMac.

A questo punto collega l'alimentatore del tuo iMac, accendilo e controlla la tua riparazione prima di continuare con la procedura di incollaggio dello schermo. Assicurati di controllare tutte le funzionalità di ogni componente che hai rimosso o scollegato.

Dopo aver confermato che il tuo iMac funziona correttamente, scollega i cavi dello schermo e inclinalo attentamente in avanti.

Rimuovi la pellicola protettiva dalle due strisce inferiori da sopra lo schermo, raggiungendole con un paio di pinzette e tirando le linguette blu dal bordo inferiore dello schermo verso l'alto.

Ricollega i cavi di alimentazione e del segnale video per un'ultima volta.

Tieni lo schermo con una mano mentre rimuovi le pellicole protettive nei seguenti passaggi, oppure appoggialo delicatamente sulla cornice.

Rimuovi la pellicola protettiva dalla striscia 01 tirando la sua aletta verso l'alto.

Rimuovi l'altro lato della pellicola protettiva dalla striscia 01.

Ripeti i passaggi precedenti per rimuovere le pellicole protettive da tutte le strisce adesive rimaste.

Per garantire una presa salda, appoggia attentamente l'iMac sul suo retro (con lo schermo rivolto verso l'alto) e premi cautamente ma con decisione lungo tutti i quattro bordi dello schermo.

Rimuovi il nastro che fissava lo schermo alla cornice.
