Sostituzione ventola HTC Vive Cosmos

Tira via la parte inferiore del poggia viso direttamente dal Vive Cosmos per sganciarlo dal Vive.

Dopo aver sganciato la parte inferiore, tira via la parte superiore dal Vive per rimuoverlo.

Usa il dito per spingere l'interruttore che scorre per rilasciare la piastra frontale, che è a sinistra delle lenti, verso la parte inferiore del Vive.

Mentre tieni l'interruttore nella posizione più in basso, tira via la piastra frontale direttamente dalla parte frontale del Vive.

Rimuovi la piastra frontale.

Usa un cacciavite Torx T5 per rimuovere la vite lunga 4,1 mm che tiene ferma la manopola della messa a fuoco.

Fai scorrere la manopola via dall'alloggio in plastica, dal perno della messa a fuoco e rimuovila.

Ruota leggermente il connettore audio da 3,5 mm in senso antiorario e fai scorrere via il cavo da sotto la clip di fissaggio di plastica.

Solleva il connettore audio e scollegalo.

Usa un cacciavite Torx T5 per rimuovere le tre viti lunghe 4,1 mm che tengono fermo il gruppo LCCD e scheda madre.

Solleva delicatamente i due adesivi su entrambi i lati della parte anteriore del Vive. Se possibile, mantieni gli adesivi intatti e riusali.

Usa un cacciavite Torx T5 per svitare le viti che tengono ferma la copertura del componente superiore e il gruppo LCD e scheda madre:

Sedici viti da 4,1 mm

Una vite di fissaggio

Due viti da 4,1 mm

Rimuovi la copertura del microfono dal bordo inferiore del visore.

Fai scorrere il plettro di apertura sotto al microfono per separare l'adesivo che lo fissa al Vive.

Inclina la parte inferiore della copertura del componente superiore lontana dal Vive.

Allontana la copertura del componente superiore dalla parte anteriore del Vive e rimuovila.

Fai scorrere verso l'esterno del gruppo le coperture del connettore della fotocamera su uno dei lati del gruppo LCD e scheda madre e rimuovile.

Rimuovi il nastro adesivo sopra il connettore della fotocamera di destra abbastanza da avere accesso al connettore ZIF sottostante.

Ripeti lo stesso processo per rimuovere il nastro adesivo sul connettore ZIF della fotocamera sinistra.

Usa la punta di uno spudger per capovolgere la piccola aletta di bloccaggio che tiene fermo il connettore ZIF del cavo della fotocamera destra.

Fai scorrere con attenzione il cavo del connettore della fotocamera direttamente via dalla sua presa sulla scheda madre.

Usa la punta di uno spudger per capovolgere la piccola aletta di bloccaggio che tiene fermo il connettore ZIF del cavo della fotocamera sinistra.

Fai scorrere con attenzione il cavo del connettore della fotocamera direttamente via dalla sua presa sulla scheda madre.

Rimuovi il nastro adesivo giallo dal connettore del microfono.

Usa la punta di uno spudger per capovolgere la piccola aletta di bloccaggio che tiene fermo il connettore ZIF del cavo del microfono.

Fai scorrere con attenzione il cavo del connettore del microfono direttamente via dalla sua presa sulla scheda madre.

Dopo aver rimosso il cavo dalla presa, fallo scorrere verso la parte inferiore del Vive e via dalla clip sul gruppo LCD e scheda madre.

Solleva il gruppo LCD e scheda madre dal visore.

Usa un cacciavite Torx T5 per rimuovere le quattro viti lunghe 2,9 mm che tengono fermi i connettori degli LCD.

Usa la parte piatta di uno spudger per sollevare i connettori dell'LCD direttamente dalle loro prese sulla scheda figlia.

Tira leggermente il bordo inferiore del telaio centrale dai bordi inferiori delle cornici degli LCD per sganciare le cornici degli LCD dal telaio intermedio.

Rimuovi il gruppo della cornice degli LCD dal telaio intermedio.

Rimuovi entrambi gli adesivi di plastica nera dai due lati della scheda madre.

Usa la punta di uno spudger per spingere un lato del connettore della ventola leggermente fuori dalla sua presa sulla scheda madre, poi spingi sull'altro lato del connettore. Continua ad alternare la pressione su entrambi i lati per sfilare delicatamente il connettore dalla sua presa.

Usa un cacciavite Torx T5 per rimuovere le viti che fissano il dissipatore e la ventola:

Due viti da 4,1 mm

Una vite da 8,5 mm

Rimuovi la staffa del dissipatore.

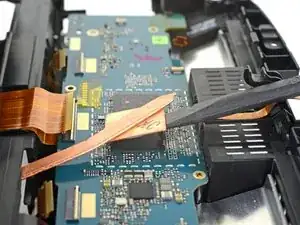

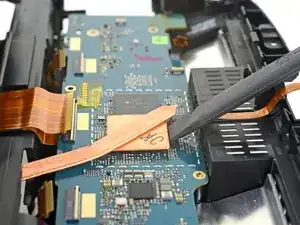

Usa la parte piatta di uno spudger per sollevare delicatamente il dissipatore dalla CPU.

Fai scorrere il dissipatore via dalla ventola. Non devi completamente rimuoverlo dal telaio intermedio.

Fai scorrere un plettro di apertura tra la ventola e il telaio intermedio.

Usa il plettro per sollevare la ventola dal telaio intermedio.

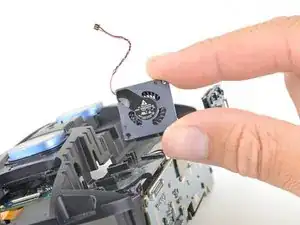

Solleva la ventola direttamente dal telaio intermedio e rimuovila.
