Introduzione
Sostituisci la ventola della tua PlayStation 2.
-
-
Utilizza il bordo piatto di uno spudger di metallo per estrarre i coperchi delle otto viti piatte.
-
Rimuovi le seguenti otto viti che fissano il coperchio superiore alla cassa inferiore:
-
Quattro viti a croce da 55,4 mm
-
Quattro viti a croce da 18,0 mm
-
-
-
Alcuni modelli hanno un numero diverso di viti e piedini. Rimuovi tutti i piedini e le viti nella parte inferiore del case.
-
Il modello a 10 viti ha 6 viti nella parte più bassa e 4 nella parte superiore.
-
-
-
Stacca l'adesivo di garanzia (situato accanto all'interruttore principale di alimentazione) dal case.
-
-
-
Separa sollevandolo il coperchio superiore dalla scocca.
-

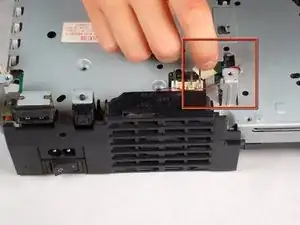

Rimuovi con cautela il cavo di alimentazione che collega la metà superiore e quella inferiore scollegando il gruppo del cavo di alimentazione dalla scocca.
-
-
-
Rimuovi le due viti Phillips nere da 6,4 mm che fissano l'unità disco ottico alla scocca inferiore.
-
Solleva e rimuovere l'unità disco ottico direttamente dalla scocca inferiore.
-
-
-
Rimuovi le due viti Phillips da 14,6 mm con testa dorata che fissano le porte dei controller alla scocca inferiore.
-
-
-
Solleva delicatamente la scheda delle porte dei controller dal suo alloggiamento all'interno della custodia inferiore.
-
Tira il cavo a nastro della porta dei controller in modo che esca dalla sua presa sulla scheda.
-
Rimuovi la scheda delle porte dei controller dalla scocca inferiore.
-
-
-
Stacca il supporto della scheda madre dal bordo anteriore e rimuovilo dalla scocca inferiore.
-
-
-
Rimuovi le quattro viti Phillips con testa dorata da 7,6 mm che fissano l'alimentatore al supporto della scheda madre.
-
-
-
Rimuovi il pezzetto di nastro bianco (evidenziato in rosso) che tiene fermo il cavo della ventola ad essa collegato.
-
Scollega il cavo della ventola dalla sulla scheda madre.
-
Rimuovi il gruppo ventola-interruttore di accensione estraendolo dal lato inferiore della scocca.
-
-
-
Estrai l'interruttore di alimentazione dalla sua sede sul supporto ventola/interruttore di accensione.
-
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
