Introduzione
Questa guida ti mostrerà come sositutire il compartimento frontale del Lenovo ThinkPad Edge E520.
Strumenti
-
-
Fai scorrere il leva verso l'icona di sblocco.
-
Mentre mantieni la leva in tale posizione, fai scorrere la batteria verso la cerniera dello schermo.
-
Separa completamente il pacco batteria dal retro del laptop.
-
-
-

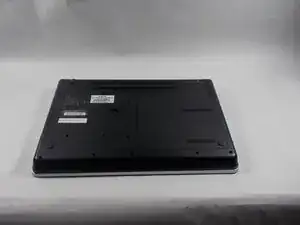

Gira sottosopra il laptop e posizionalo in modo tale che la batteria sia più lontano da te.
-

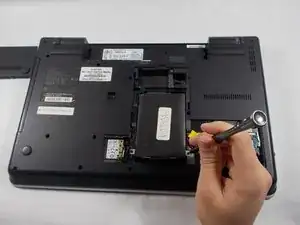

Rimuovi le quattro viti ai lati dell piastra a forma di T con un cacciavite Phillips #0.
-

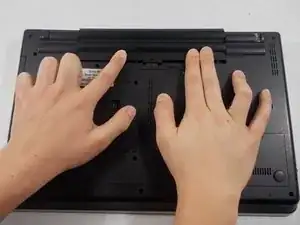

Rimuovi la piastra a forma di T dal retro del computer. Dovrebbe togliersi facilmente se tutte le viti precedenti sono rimosse.
-
Lunghezza viti 6,35 mm e diametro 3,175 mm.
-
-
-
Ci sono due viti che presentano il simbolo di una tastiera.
-
Svita queste due viti di diametro 3,175 mm e lunghezza 6,35 mm con cacciavite Phillips.
-
-
-
Gira sottosopra il laptop in modo tale che la tastiera sia rivolta verso di te.
-
Usando le mani, separa la tastiera dal laptop.
-
-
-
Rimuovi le rimanenti viti dal retro del dispositivo.
-
Lunghezza vite 6,35 mm, testa 3,175. Vite dietro la batteria lunga 3,175 mm e testa 3,175 mm
-
-
-
Gira sottosopra il dispositivo ed apri lo schermo.
-
Inserisci lo strumento di apertura su un lato della scocca e segui tutti e quattro i lati finchè essa non sarà libera.
-
Rimuovi la scocca.
-
Per riassemblare il dispositivo, segui le istruzioni nell'ordine inverso.
