Sotituzione Unità Lenti Fujifilm Instax Mini 8

Scritto Da: Boyang Wu
  • Commenti: 15
Sotituzione Unità Lenti Fujifilm Instax Mini 8

Difficoltà

Moderato

Passi

4

Tempo Necessario

5 - 15 minuti

Introduzione

Prima di accingersi nella riparazione, devi tenere presente che c'è il rischio di prendere la scossa dai condensatori del flash. Assicurati di metterti a terra correttamente prima di operare vicino o sulla scheda madre della fotocamere, altrimenti potresti scaricare elettricità statica su componenti cruciali.

  1. UwIeE2M1BDUsfXWQ
    UwIeE2M1BDUsfXWQ
    iwgWhf6oOaEqWA5J
    oaRJcOYOfpSBGbiF

    • Prima, spingi verso dentro le lenti e rimuovi le due batterie AA.

    Il y a une vis caché sous la pièce enjoliveur (6cmx 9mm blanche) de sortie des photos

    Gaby

    Malosse -

    Translation: There is a screw hidden under the trim piece (6cmx 9mm white) for outputting the photos.


    Alexander Honkoski -

  2. JLNAQlTdarwQLQZJ
    JLNAQlTdarwQLQZJ
    1nSDumrkwqIC2kx6
    PNBWOIhVuNQivVpS

    • Rimuovi le viti dalla base della fotocamera con un cacciavite Phillips #00 piccolo. Poi rimuovi le viti attorno alla fotocamera.

    • Una volta che hai rimosso tutte le viti, apri con delicatezza la cover frontale. Tieni presente che c'è una molla che tra la cover frontale e la scheda madre. Quindi evita di applicare troppa tensione sulla molla.

  3. jqXxOmpQbWBsyLpP
    jqXxOmpQbWBsyLpP
    FP6pJLGxRMy6PKoc
    ncqmrXuLPXOpLABY

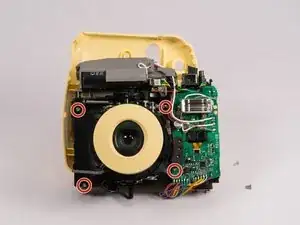

    • Individua le quattro viti sull'unità lenti sui quattro angoli e svitale. Una volta fatto ciò rimuovi la struttura principale della camera. Annota dove andavano le viti dell'unità lenti per il prossimo passaggio.

  4. gIOkVMpYn1kJ6tXU
    gIOkVMpYn1kJ6tXU
    LY6SFhPXdXw3JFws
    iQjQMDU4qv2XqQOL

    • Rimuovi l'unità lenti dal frame della camera principale.

    • Ottieni la parte sostitutiva per procedere alla sostituzione.

Conclusione

Per riassemblare il dispositivo, segui le istruzioni nell'ordine inverso.

Autore

Boyang Wu

Membro da: 02/10/12

955 Reputazione

13 commenti

the lens covers on my lens broke (the small black pieces that cover the lenses) and i am unable to put back on, will this affect my camera and pictures because of the ex poser?

marisabellares -

When I dropped my instax mini 8, none of the lense pieces broke, they just fell apart, I just need to puzzle them back together. Can you make a tutorial to put the yellow and black parts in the lense back together?

Julia Tyler -

My daughter dropped her camera and the round, hard plastic part that goes over the lens fell out along with a black piece that has four prongs. There is also a spring attached at a section that would look like 4-5 o'clock if looking at the camera head on. I am not sure where the other end of spring attaches to. Please help

Mike Rutledge -

I too am having the same problem as the people in the posts above. Is there a solution somewhere? Thanks

Toby Gilling -

I followed this tutorial but when I initally took the case apart a small rectangular piece fell out and I'm not sure where it should go. The piece has a hole which is set to one side, and a slight groove and arch. I can't see the piece on any of the tutorials. Can anyone help? Thanks

Nicola Jaye -

Me too! Like the exact same piece fell out and when I put it back together without the piece my lens wouldn't poke all the way out without me pulling it

zfireflyer4 -

Could it be one of the tension bars of the film transport?

https://i.postimg.cc/pL27bX1K/19-Dec-21-...

elime -

At the bottom of the camera to the left side where the wires are. The hole squeezes in between the case lining up with the screw hole & bulge in the case.

Bob -

Any response to the first 4 questions? Same issue here - puzzle pieces do not go back together.

lahough93 -

I don’t think I have dropped my instagram mini 8 Polaroid before,yet my lens doesn’t come out is there any other way to fix this other than taking it apart like you did please help me and reply to this comment thank you

Peyton -

I was cleaning my light sensors and I don’t know if they can get pushed back and now I have anxiety that I broke it. Can they be pushed back when cleaning with a qtip??

Orange -

something is covering my lens, when i take pictures it came out black.

shalene escuro -

My daughter dropped hers in resaultind in not clear pictures . What should I do?

dimnikol -
