Introduzione

Una metà del lato (destro) sul mio LG55UH6150 era scuro, in realtà nero. Questa unità mi è stata data al lavoro. È stato usato come monitor per un computer in officina. Da quel che ho capito è stato installato a fine 2016/inizio 2017 e non è mai stato spento.

Se i miei calcoli sono corretti, sono circa 35,040 ore.

I LED hanno una vita pubblicizzata di 30,000 ore, quindi nulla di strano.

La prima cosa di cui avevo bisogno era

1) verificare che era la striscia di LED a non funzionare e 2) controllare se erano disponibili parti di ricambio.

Ho rimosso il complesso posteriore, cosa che è stata abbastanza immediata.

Ho trovato la spina che portava corrente alle strisce dei LED e ho controllato il voltaggio su entrambe. Sì, avevo il voltaggio che andava su entrambe ma solo un lato era ancora illuminato.

Successivamente era da determinare che tipo di strisce LED c'erano nello schermo.

Dopo una veloce ricerca su Google (in realtà una ricerca di 3 ore su Google, mannaggia YouTube), sono riuscito a determinare che le due strisce usate erano 6916L2318A e 6916L2319A, entrambe con 60 LED per striscia.

  1. H2VIk3SnZaHGVd2l
    H2VIk3SnZaHGVd2l
    BBRDSNFRnarUtMHr
    PX2PBMnxdYRCZUKR
    • Retro del set dopo che la cover posteriore è stata rimossa. Parte inferiore della TV nell'ultima foto. I due altoparlanti sono stati rimossi tirandoli verso l'alto successivamente alla disconnessione del connettore.

    • Dopodiché bisogna rimuovere il pannello inferiore nero che contiene il pulsante di accensione e i supporti degli altoparlanti.

  2. eLUmZyAKl2cclKsE
    eLUmZyAKl2cclKsE
    6OZwB5lOgATBATWU

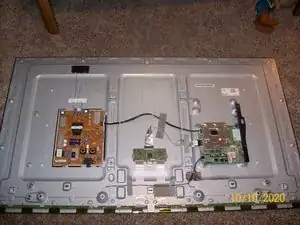

    • Dopo qualche vite sulla parte inferiore e due connettori disconnessi, il pannello inferiore nero è rimosso. Adesso puoi disconnettere i connettori di alimentazione per lo schermo. Ci sono 2 strisce di schede stampate verdi lunghe (i driver per l'LCD) nella parte inferiore.

  3. HpDEHBY6XWqGlUi3
    • Primo piano del connettore del display disconnesso. Ribalta indietro la barra nera e rimuovi il cavo flessibile, come tipicamente si fa con questo tipo di connettore.

  4. maGfCdFbaQIjPnSi
    • Il passo successivo è privo di foto ma comporta la rimozione delle viti intorno alla cornice metallica. Assicurati di averle rimosse tutte.

  5. mI5XChDL2bdV2uJ2
    • Adesso dovrai rimuovere il frame in plastica che tiene in posizione il display e i filtri. Una serie di "ganci" devono essere sganciati. Piega attentamente le schede con il circuito stampato e i cavi e incollali al fronte del display con del nastro adesivo. Questa parte è complicata perché devi raddrizzare il display senza far cadere i filtri.

  6. m3iRUDLdPRCRsOBn
    m3iRUDLdPRCRsOBn
    kLWluZcY6XARbRqi
    • Incolla tutti i filtri e il diffusore insieme con del nastro adesivo. Non vuoi assolutamente che questi cadano. Oramai spero che tu stia mettendo le parti in posto sicuro. Avremmo bisogno di riassemblarle successivamente (lo spero). Ho segnato con una "B" la parte inferiore.

  7. rJEFSoXgvghXwUuN
    rJEFSoXgvghXwUuN
    R1fFFQonBVqxHJjF
    IXadcXtMTsIUo2Fl
    • Adesso possiamo finalmente vedere le strisce dei LED attaccate alla parte inferiore del frame. Puoi vedere i connettori. Ora puoi disconnetterli e proveremo a rimuoverli. Sono tenuti in posizione con del nastro biadesivo sottile.

  8. Jg2OKLcNKbyGHVye
    • Ho iniziato il processo di rimozione inserendo un attrezzo sottile di metallo tra la striscia e il frame. Il nastro adesivo si è allentato dal frame ed è rimasto sulla striscia. Ho mosso l'attrezzo giù sulla sua lunghezza, facendo leva molto leggermente. Le cambieremo ma voglio fare la minor quantità di danno possibile alle striscie.

    • Ho ancora bisogno di leggere il numero della parte sulla striscia.

  9. Er5tRDECsEkFqUTY
    Er5tRDECsEkFqUTY
    mLaU6yEcnnCdMDZW
    FBlAWWMFtBPmjhpM
    • Come puoi ben vedere, i LED 2 e 4 della striscia inferiore sono bruciati. L'ho verificato con una lente d'ingrandimento. La striscia era del lato destro che era scuro. Il passaggio successivo è ordinare le striscie 6916L2318A e 6916L2319A, sostituirle e rimontare la TV.

  10. Us2LJyY4oqwBwOH2
    Us2LJyY4oqwBwOH2
    wA5JEvTHoAXtoiQK
    kMV4uR4K3ICoRMjY
    • Le nuove strisce LED sono arrivate oggi e ho iniziato a riassemblare il display. Grazie a "shopjimmy.com" per vendere queste strisce e per avermi tenuto lontano da quelle cinesi che si trovano su e-bay. Le due strisce mi sono costate $63.00 in totale. Sono arrivate in ottima forma.

  11. ZL5uIKdOIQnYOtfv
    ZL5uIKdOIQnYOtfv
    nwUTDiiorADnNGQ1
    3XcTQNokmVVfwv2o
    • Gli attrezzi e le strisce sono pronti all'installazione. La brava gente di LG rende veramente facile inserire le strisce con un foro nella striscia e una linguetta nel frame. RICORDA di provare se la presa entra nel connettore. Un lato del mio LED aveva un pin storto che ho dovuto raddrizzare per inserire il connettore. È difficile farlo nel frame.

  12. AelhypGFRU4WStKV
    AelhypGFRU4WStKV
    KJpG5NXdCfUGxBeG
    Phx2qEwDdoH4bFX5
    • Rimuovi con attenzione il film protettivo della striscia e poggiala in posizione sopra le linguette. Per ora tieni la parte collosa lontana dal frame. Quando la striscia è allineata, premila in posizione sul frame con attenzione. Il nastro adesivo non perdona quindi fai in modo che sia perfettamente piano e allineato al frame, sia sopra che sotto.

  13. gGurSbVYYPQxHP1B
    gGurSbVYYPQxHP1B
    IaQTcw6n13FNU63p
    YhijjP2HQ3WQW65p
    • Fai scattare in posizione il frame nero di plastica. La brava gente di LG ha aiutato di nuovo con linguette sul frame e fori sui filtri. Allinea attentamente linguette e fori e fai in modo che siano piani e centrati nel frame. Non puoi sbagliare a meno che non ti sia dimenticato di incollarli insieme con il nastro adesivo durante lo smontaggio.

  14. XO2tciKupV3ytLXF
    XO2tciKupV3ytLXF
    6sGxVJEXApZHnGsh
    UDNvuqAXkVvTrmhs
    • Una volta che i filtri sono in posizione, fai in modo che siano piani e fissati. Ecco la parte complicata: sostituire il pannello in vetro del display. Se questo passaggio va male di' addio a questa TV. Un nuovo schermo costa 560$! Poggia il display nel frame CENTRATO. Se non lo è, NON ALZARLO SOLO DA UN ANGOLO, sollevalo lungo l'intero lato.

  15. 1XJUpiIIZFpCGVyx
    1XJUpiIIZFpCGVyx
    qhJBVWtPlqiewpPv
    THqMYLti4xKZpx6a
    • Se sei arrivato fin qui, congratulazioni, la parte difficile è finita. D'ora in poi ricorda che il display ha il pannello di vetro in posizione. Fai attenzione se ti sporgi sul display. Togli il nastro adesivo dalla PCB e dal vetro e piegali sotto al frame. Il passo successivo è installare la cornice metallica che tiene fermo il pannello di vetro.

  16. 4EWFFTtIaqe6xIs2
    4EWFFTtIaqe6xIs2
    qkDRADvHcgZ6xVZJ
    FP6tqQGyTbYXBRfX

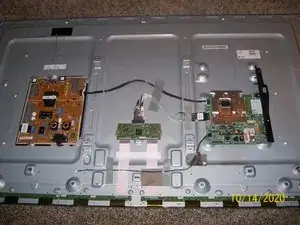

    • La PCB del display si posiziona sotto una linguetta rialzata sul frame. Fai scivolare la PCB in posizione e attacca i cavi flessibili. La rigidità del cavo rende semplice inserirlo nel connettore. Fai scattare la cerniera in posizione per renderlo stabile. Ripeti sul altro lato. Ho tenuto le viti in delle buste di plastica etichettate.

  17. JJncKka4sGPFfSIC
    JJncKka4sGPFfSIC
    NGkQmjSTbgd16Daj
    uEat6qOstHeWeTSO
    • Adesso installiamo il pannello inferiore nero che tiene fermi il pulsante di accensione e gli altoparlanti. In questa foto la linguetta in centro entra in un foro nel frame. Fai scivolare il gruppo in posizione e avvita 3 viti. Connetti i connettori che avevi disconnesso. Controlla attentamente, il retro verrà messo a breve e vogliamo che funzioni.

  18. rTGstHbaLdYtDZPS
    rTGstHbaLdYtDZPS
    nviAnG1tu5ReP1EQ
    sUcjbEmCAUQQFKEu
    • Gli altoparlanti solo tenuti in posizione con una linguetta in alto e due pin in gomma sul retro. Fai scivolare la linguetta nello slot e premi GENTILMENTE gli altoparlanti, ricordati che il vetro del display è installato! Attacca i due connettori.

  19. VHnZLxPwPgIM4kOJ
    • Ecco il pannello pronto per essere testato. Non monterò il retro finché non accenderò l'unità. Non potrei vedere se ho scordato un cavo. Ho messo in piedi il set e ho messo un paio di strofinacci piegati sotto ogni angolo per non fargli toccare il pavimento così da aver accesso al tasto di accensione. Connetti il cavo di alimentazione e accendilo.

  20. EIeIg6x4ESEoWsyf
    EIeIg6x4ESEoWsyf
    YasrnrgWg5jGJ6cE
    pDSSjOfuNFREE13Q
    • Spero che vediate un immagine ben illuminata e bella come questa. Se così non fosse, controlla il cavo di alimentazione e la connessione del cavo flessibile del display. Goditi la TV che TU hai riparato. È stato un progetto divertente e appagante. In realtà, questa TV è troppo grande per il mio salotto, ma è stata riparata con amore.
