Testare la continuità di un cavo di alimentazione

Scritto Da: Darren Chan

Commenti: 16

Testare la continuità di un cavo di alimentazione

Difficoltà

Molto facile

Passi

Tempo Necessario

1 - 5 minuti

Introduzione

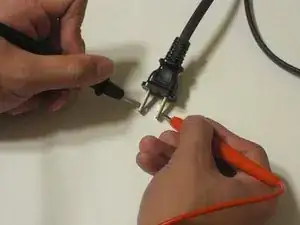

Una guida dettagliata su come utilizzare un tester di continuità per verificare la presenza di un'adeguata connessione elettrica su un cavo di alimentazione.

Strumenti

Digital Multimeter

Passo 1

Scollega il cavo di alimentazione dal dispositivo e dalla presa di corrente. In caso contrario, potresti prendere una scossa elettrica anche mortale.
Imposta il multimetro in modalità test di continuità.

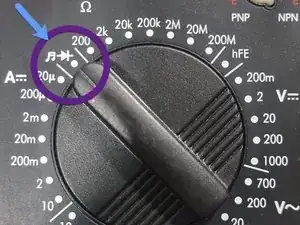

L'impostazione è identificata da un diodo o da un "simbolo di volume" come si vede nelle immagini. Se lo strumento è impostato nella modalità corretta, dovresti sentire il bip dello strumento quando i puntali vengono a contatto.

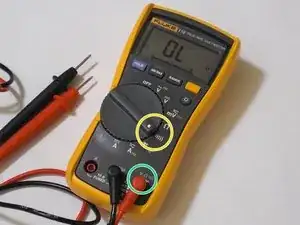

Verifica che il puntale positivo sia collegato alla presa del voltmetro/ ohmmetro.

Passo 2

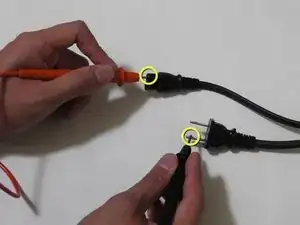

Verifica un potenziale circuito aperto utilizzando un puntale del multimetro per toccare uno dei poli sul lato CA del cavo di alimentazione. Usa l'altro puntale per toccare un polo lato presa del cavo di alimentazione.
Se c'è un'adeguata connessione elettrica, il multimetro continuerà ad emettere un beep. Un beep breve non significa che c'è continuità. Se non emette un segnale acustico la prima volta, prova a toccare col puntale l'altro polo.
Ripeti le indicazioni di cui sopra al punto 2 per l'altra presa e l'altro polo del cavo di alimentazione.
Se il multimetro non emette un segnale acustico in una delle occasioni sopra descritte, il tuo cavo di alimentazione è interrotto. In altre parole, è necessario sostituire il cavo di alimentazione.

Est-il possible de brancher sur une autre prise alimentée pour savoir si cordon et appareil sont non défectueux ??? Sans danger; faire sauter fusibles etc. Merci.

maddy lode - 01/02/21

Could that be the problem why I am not getting but just a tad of electricity to my outlets I'm not getting enough power to run anything?

mellichampc -

Passo 3

Una volta verificato che il cavo di alimentazione fornisca una connessione elettrica adeguata, dovrai verificare che il cavo non sia cortocircuitato.
Verifica un potenziale corto circuito toccando ogni polo sul lato CA del cavo di alimentazione.
Se il multimetro emette un segnale acustico, il cavo di alimentazione è difettoso e deve essere sostituito immediatamente.
Se il cavo di alimentazione è in cortocircuito, non tentare di ricollegarlo alla presa di corrente.
Se il tuo cavo di alimentazione ha superato tutti i suddetti passaggi, allora hai testato con successo la funzionalità del tuo cavo di alimentazione.
