Tutorial per la sostituzione della striscia LED della TV LG da 42".

Scritto Da: Rachel Burnham
  • Commenti: 3
Tutorial per la sostituzione della striscia LED della TV LG da 42".

Difficoltà

Moderato

Passi

33

Tempo Necessario

40 minuti - 1 ora

Introduzione

LG produce alcuni dei migliori TV LED che puoi acquistare. Grazie a funzionalità come l'ottima piattaforma smart TV webOS con connessione al router e la superiorità dei pannelli OLED. Offre anche alcune delle migliori qualità dell'immagine, audio e funzionalità intelligenti disponibili in qualsiasi TV 4K sul mercato.

Tuttavia, quando si tratta di sostituire o reinstallare strisce o array LED, le persone di solito si rivolgono a un tecnico di riparazione TV. Tuttavia, puoi farlo da solo a casa tua.

Questa guida alla riparazione funzionerà con i seguenti modelli:

42LY340C-UA BUSWLJR
42LB5600-UZ BUSWLOR
42LF5600-UB OCCUPATORE
42LF5600-UB BUSDLJM
42LF5600-UB AUSILOR
42LF5600-UB BUSYLJR
42LF5800-UA OCCUPATORE
42LX530S-UA BCCYLOR
42LX330C-UA BUSYLOR

Matrice di LED di retroilluminazione

Una matrice di LED per retroilluminazione è un lungo circuito stampato contenente diodi a emissione di luce (LED SMD) per dispositivi a montaggio superficiale che irradiano luce in una stanza per fornire illuminazione. Le strisce sono talvolta denominate nastro LED o luci a nastro e in genere includono un supporto adesivo che le rende semplici da installare.

Le opzioni di strisce luminose a LED che sono tra le migliori disponibili possono essere utilizzate per vari progetti di interior design, tra cui illuminazione ad incasso, retroilluminazione della televisione e illuminazione del piano di lavoro della cucina con illuminazione sotto l'armadio.

In questo tutorial, utilizziamo questi array LED di retroilluminazione per sostituire le strisce LED del LED LG da 42 pollici. Queste strisce LED sono scelte per il loro alto livello di qualità, utilità e design visivamente accattivante. Altri fattori presi in considerazione sono la forza adesiva, il funzionamento dell'app, la luminosità e la semplicità di installazione e il buon funzionamento delle strisce luminose in termini generali.

Quanto costa sostituire le strisce LED sulla TV?

La sostituzione di una striscia di retroilluminazione a LED costa tra $ 100 e $ 125, inclusi tutti i componenti e la manodopera necessari. La riparazione di televisori più vecchi è più costosa. Potrebbe essere difficile trovare parti per questi televisori. Inoltre, i componenti per televisori con dimensioni dello schermo pari o superiori a 42 pollici sono più costosi.

Passaggi per la sostituzione dello schermo LG 42lb5600

Come faccio a cambiare la striscia LED sulla mia TV LG? In questo tutorial, ti insegneremo come sostituire le strisce TV LED LG da 42 pollici. Questo tutorial funzionerà con un'ampia gamma di modelli di TV LED LG da 42 pollici, anche se questi modelli possono variare leggermente l'uno dall'altro. Questi passaggi per la sostituzione dello schermo LG 42lb5600 che stiamo dimostrando dovrebbero applicarsi a tutti i modelli.


  1. i6wuGGfXcgSnesk5

    • Rimuovi le viti dal retro del televisore e dalla scocca posteriore.

  2. Bw2agJfYIplF6gTs

    • Rimuovi le viti che collegano il sensore IR alla scheda madre per rimuoverlo e staccarlo.

  3. EMcxleJ4GehjAlHY

    • Scollega i cavi a nastro dalle schede buffer utilizzando i connettori forniti.

  4. 2XOsPCYbTtZefMSn

    • Rimuovi gli altoparlanti dalla scheda madre scollegandoli da essa.

  5. IROHKNGthTqdPcHM

    • Rimuovi le viti sul gruppo che sono intorno al televisore.

  6. FCceD5TGLJjpKhWQ

    • Rimuovi le viti che tengono in posizione la scheda del buffer.

  7. DxNMBxKeZmtrLUhc

    • Per certe scocche potrebbe essere necessario sollevare le clip dalla cornice usando uno strumento cinque in uno o qualcosa di simile per liberare le clip.

  8. x62cZvJJZvtbrAeE

    • Rimuovi i coperchi della scheda buffer dalla scheda.

  9. FlXTUmvIvLotxRYk

    • Per liberare le schede buffer, rilascia le linguette sulle schede.

  10. GPRLtRIAL3TsgYkK

    • Rimuovi la cornice capovolgendo il televisore.

  11. MbsYRrNC3Al1bI4C

    • Solleva le schede buffer e fissale al pannello usando delle ventose.

  12. WSsOCQFYDLvoUIme

    • Rimuovi il pannello dal televisore sollevandolo in modo uniforme in modo che non si rompa.

  13. dB6JHqWraSEoAZCK

    • Rimuovi il telaio del pannello.

  14. MLVg1iBENHCAZwvH

    • Fissa insieme gli strati di diffusione all'angolo per mantenerli allineati, quindi rimuovi gli strati di diffusione uno per uno, iniziando dall'angolo.

  15. FDneR3RaaWEZFMAT

    • Il riflettore è tenuto in posizione da due serie di linguette poste su ciascun lato.

    Where can i buy these two sets of tabs?

    Vicente Delariarte -

  16. wigWpNYfVLi5HURN

    • Pizzica le linguette più piccole attraverso il telaio sul lato della scheda, usando delle pinze a becchi lunghi per tenerle strette.

  17. EHE6ZSQPsFOqBd5H

    • Alcune delle linguette più piccole possono essere poste sotto le schede; per raggiungere almeno una delle schede più piccole, dovrai rimuovere la scheda t-con.

  18. MV5JjnUUI4RYJDIH

    • Per rilasciare le linguette più grandi, dovrai sollevare un lato mentre lo fai scorrere.

  19. 5jvMQgRgPWa1VrAI

    • Rimuovi il foglio riflettente.

  20. lXqsLLrDkRtUaTGH

    • Usa uno strumento cinque in uno o qualcosa di simile per scollegare le strisce LED dai cavi di alimentazione e fai leva sotto le strisce LED per sollevarle dalle staffe di montaggio sul telaio.

    Three LG strips for a 32" TV for example cost £25. It is possible to replace the failed led. My led's were in series, so if one fails open-circuit, all the led lamps in the strip go out. If one strip goes out so do the other strips). You have to be careful when testing them to ensure you don't put too much current through them or the led's will fail. You can buy special led testers and soldering stations, but they are not absolutely necessary. Pry off the plastic lens then modify a soldering iron (I used a 25W). I undid the screw on the soldering iron to remove the tip, and used the screw to attach a piece of metal with a flat area of size of the lens , bending the metal to get the best thermal contact with the iron. Then I lay the copper side of the strip opposite the failed led on the hot flat metal. It took about 5mins to melt the solder and slide the failed led away. The led must be replaced by a new led or one melted off another scrap strip. Re-glue on the lens. Used led's will have shorter life.

    Dave Empson -

  21. WXHZVVMlraKli4J4

    • Collega le nuove strisce LED e assicurati che siano correttamente allineate al telaio.

  22. HIE4dfFv62HjgTMY

    • Ricollega le strisce LED al cavo di alimentazione in quanto sono state scollegate.

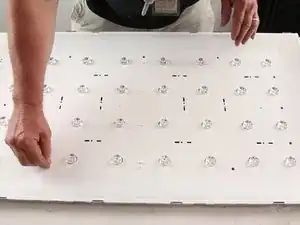

  23. M5PeDAchaaoWbH3J

    • Ricollega il foglio riflettente e le clip al telaio del riflettore.

  24. IZDrsEcwFx1MLwCI

    • Rimuovi il nastro dagli strati di diffusione e reinstallali.

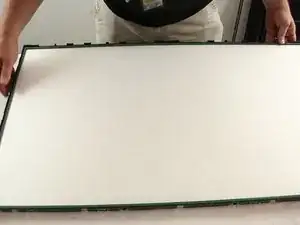

  25. 5par6rGtZ5OkvqMJ

    • Reinstalla il telaio del pannello.

  26. BuIhGJXphyd12osG

    • Regola la posizione del pannello e poi rimuovi le ventose.

  27. NQlJsidZtbSN6TCX

    • Rilascia le schede buffer dal nastro.

  28. kaGfYR5iRe3dIY6T

    • Reinstalla la cornice e serrala utilizzando le viti che corrono lungo il perimetro del televisore.

  29. UkJf3xL3LgnYXODr

    • Reinstalla i coperchi della scheda buffer sulla scheda.

  30. ibYRDUbFnN3fDNTK

    • Ricollega la scheda t-con e i cavi a nastro in quanto sono scollegati.

  31. eqxxwicbjgYtK5vn

    • Reinstalla gli altoparlanti e collega il cavo alla scheda madre.

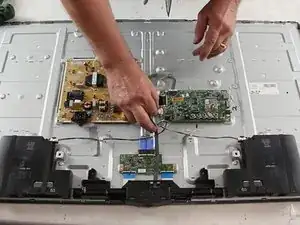

  32. xUNYKhsFgyLcluie

    • Reinstalla il sensore a infrarossi e fissalo ancora una volta al telaio.

  33. LSTiBOF6d5UuCmsp

    • Reinstalla la scocca posteriore e rimetti le viti a posto.

Conclusione

La rimozione e la reinstallazione delle strisce LED TV LG 4G possono sembrare complicate o complicate; tuttavia, dopo aver letto questo tutorial per la sostituzione delle strisce LED dei TV LED LG da 42 pollici, ora puoi farlo da solo! Spero che vi piaccia. Ci vediamo al prossimo tutorial.
