DeLonghi ECAM series water outlet on the left side

Written By: VauWeh

Comments: 18

DeLonghi ECAM series water outlet on the left side

Difficulty

Moderate

Steps

Time Required

20 minutes

Introduction

Unfortunately, this error often occurs on De Longhi ECAM machines. The expansion chamber is sealed very poorly, the fault is difficult to fix. Here's how you can try sealing the expansion chamber with a piece of household rubber.

Keep the screws well sorted, they have different lengths.

Tools

Step 1

Unplug the power cord!
Remove all attachments such as water tank, pulp drawer, brew group.
Turn the machine with the back facing you.
Remove five Torx T20 security screws.
A small hurdle: These screws have a pin in the middle, so the screwdriver must have a hole.

Screwdriver must have a hole? What does that mean? Is it a standard Tx20 bit?

Kevin -

No, it is a TR20 Security Bit, which really has a hole (if you look to the star shape) . See TR10 Torx Security Screwdriver

VauWeh -

Bits from iFixit are equipped with it.

VauWeh -

Step 2

Lift out the back.
The following components are immediately visible:
grinder
pump
flowmeter

Sehr gute Anleitung. Die Security Schrauben der Rückwand können auch durch normale Kreuzschlitzschrauben ersetzt werden. Natürlich mit gleichen Abmessungen. Es erleichtert bei späteren Reparatur Arbeiten die Werkzeuge Auswahl , da überall Kreuzschlitzschrauben verbaut sind.

Willi Greubel - 25/05/21

Step 3

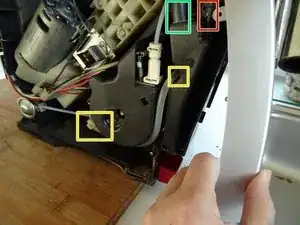

Push the side panel back about 1.5 cm.
Lift off the panel.
The following compononents are exposed:
Heater
Expansion chamber
Gear drive
Steam valve

Step 4

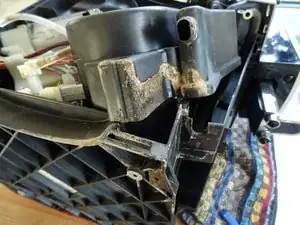

The leak is easy to recognize from the traces of lime under the heater.
A leaking expansion chamber is usually the cause. But also check whether the connections on the heater are not leaking. The water may also come from above, e.g. from the upper brewing flask.
If too much water is running in/through the expansion chamber to the drip tray outlet or next to it, you can check where it's coming from by unplugging the silicone hoses. You may need to replace one of the following components:
from a defective pressure relief valve in front of the heater
from a leaking steam valve
from the upper brew piston if it is defective/leaky
If you start the machine - with all caution - you can observe where the water comes from. Immediately pull out the power plug.

Step 5

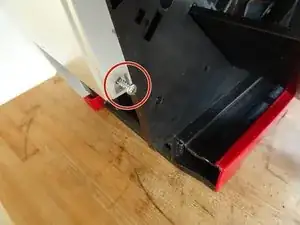

The lower front panel still has to be removed. To do this, loosen the two Phillips screws on both sides.

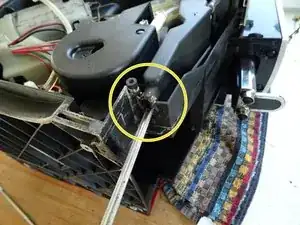

The bezel is still snapped in at the bottom left vertical inner side. Release the catches and carefully lift the panel past the coffee spout.

Step 6

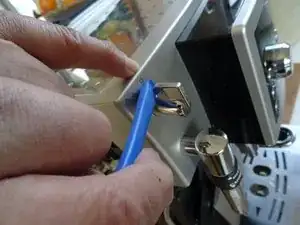

Carefully pull off the steam valve toggle. Only use a plastic tool to pry to avoid damaging the bezel.

Hm, es fehlt beim zweiten Bild schon die Milchschaumdüse, evtl. einen Verweis auf die weiteren Schritte 7 bzw. 8 wäre nicht schlecht…

HMark -

Step 7

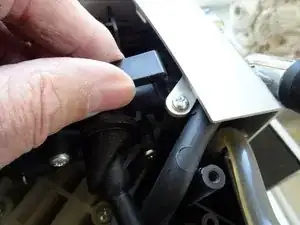

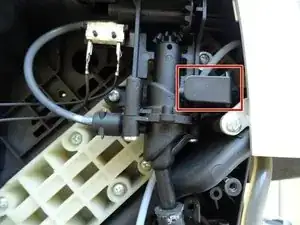

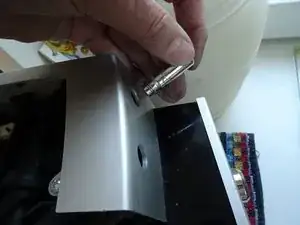

Pull out the plastic clip on the steam nozzle. It may be stuck and you will have to pull hard.

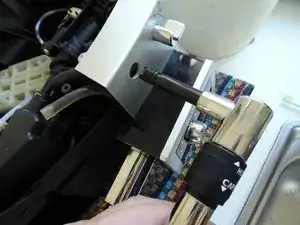

Pull the steam nozzle out to the front.

Step 8

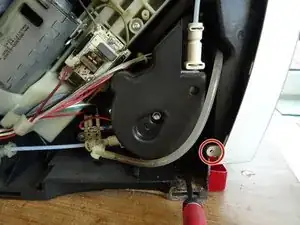

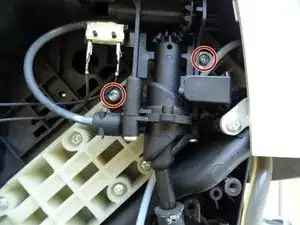

Unscrew the two Phillips screws that hold the steam valve in place. Note the washer on the right screw.
The steam valve is now loose so that the expansion chamber can be lifted out in the next step.

Step 9

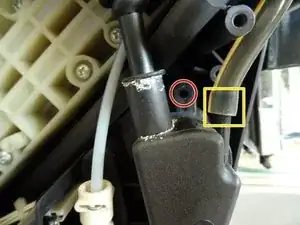

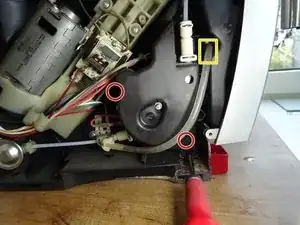

Unscrew the three Phillips screws on the expansion chamber and the heater. There may be differences on other models.
Pull off the two silicone hoses.

Step 10

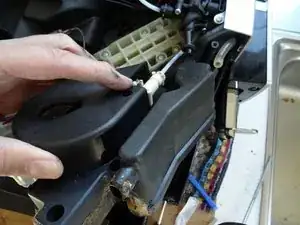

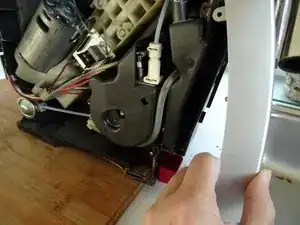

The expansion chamber and heater unit is basically free. But it's still pretty stuck. Try prying it loose at the spout.
When it's loose, you can gently pry it out.

Step 11

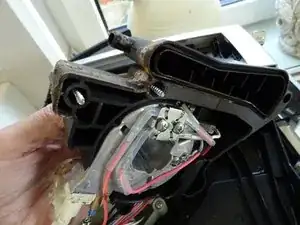

This is what the chamber and heater look like from below. There is no rubber seal, the chamber is simply snapped on. In many cases this is not enough and the water leaks out. There is no suitable seal. You can try to seal them with a piece of household rubber, for example.
Clean the chamber and remove any traces of lime.

Step 12

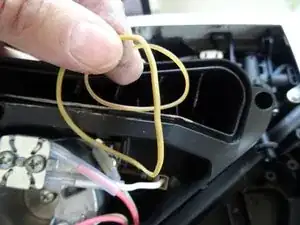

Get household rubber rings of the appropriate length. If you can't find a single one that's longer, two shorter ones will do.

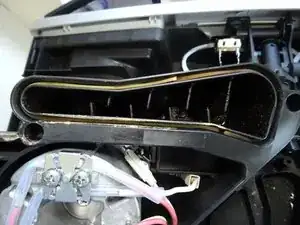

Cut the rings and place them in the groove on the edge of the expansion vessel as a test. If they fit, stick them in place with a few drops of all-purpose glue.
Carefully reinsert the expansion chamber, assemble everything and then test whether everything is tight.

Conclusion

Work the steps in reverse order to reassemble your device.

Author

VauWeh

Member since: 19/10/15

174891 Reputation

13 comments

Als Dichtung eignet sich Silikonschlauch Außen 3mm x Innen 2mm hervorragend. Ein Stück von 15-20cm ist ausreichend. Wichtig ist ja vor allem der untere Bereich.

heinrich.malik - 08/03/22

Can you please post a link to a gasket that fits ? Amazon or similar?

Margherita Bettin -

Any Type of thin silicon hose like this one.

VauWeh -

Ok; do you think it would be better to cut the hose in the direction of the length, in order to wrap the other piece of plastic? or it has to be put in the slot as it is?

Margherita Bettin -

Use it, as it is. I myself took a normal rubber band from the kitchen and it worked.

VauWeh - 09/12/22

And the diameter of the hose should not be more than 3 mm.

VauWeh - 09/12/22

Hallo VauWeh ,

erst einmal vielen Dank für die tolle Anleitung *****

"Meine" hatte auch diese Kalkspuren an der Expansionskammer , aber es sammelt sich immer noch sehr viel Wasser in der Abtropfschale .

Nun meine Frage zu "***Schritt 4*** Wasseraustritt an der linken Seite reparieren" ,

Das "Überdruckventil"(3-Wege) muß doch wenn ich am Schlauch "sauge oder puste" in eine Richtung durchlassen ? (bei mir tut sich nichts ?VERKALKT?)

Wenn hier jemand helfen könnte wäre ich sehr DANKBAR !

Vielen Dank im voraus

Liebe Grüße

Dirk

ECAM 22.110.B -

Sicherheitsventil - glaube ich eigentlich nicht, du brauchst ziemlich viel Druck um es auszulösen. Du kannst es aber auch erneuern, kostet keine 4€. Öfter mal gehen aber die Dichtungen kaputt, mit denen es auf dem Erhitzer befestigt ist. Sieht man Kalkspuren? Erneuern? Die Dichtung am anderen Ende des Erhitzers? Eine andere Möglichkeit ist leider der obere Brühkolben, hier hilft die Revision, siehe Anleitung. Du kannst ja die Maschine - vorsichtig - bei geöffneter Seite betreiben, vielleicht siehst du was. Grüße Valentin

PS - wenn es in die Schale läuft (etwas ist ja normal), ist es ja nicht so schlimm, bei dem in der Anleitung beschriebenen Fehler läuft es auf die Tischplatte.

VauWeh - 23/05/23

Hallo Valentin ,

vielen Dank schon mal dafür .

Verkalkung hatte ich nur an der EX.-Kammer , es ist auch nur dort "nass".

Meine lief jetzt 2 Tage trocken (unterlegt mit Haushaltspapier als Wasserstandsmelder) , Heute wieder ein PFÜTZE unter und rundum die Maschine .

Werde das mit "dem Gummi" noch nachrüsten und auch gleich ein paar Löcher für eine Spionkamera in den Seitendeckel bohren . Für den Livestream , Sozusagen :)

Frage , wenn es der Brühkolben ist , müßte dann nicht Wasser in den Tresterbehälter gelangen ? (die Kaffeepads sind fast trocken)

Grüße Dirk

PS : nach 4-5 Tassen Kaffee = fast 1 Tasse Wasser (nicht immer) in der Schale.

Das ist schon viel , aber nach ca. 22.000 Tassen wenig ;)

ECAM 22.110.B -

Da ist ein Ablauf für Überschusswasser vom oberen Brühlkolben. Nach 20000 dürften die Dichtungen hinüber sein, ich würde sie tauschen. Ein Dichtungssatz ist um 10€ zu haben. Ist halt etwas aufwändig.

DeLonghi ECAM Series revise upper brew piston

Oder gleich den Kolben komplett tauschen, um 40€.

VauWeh -

"SIE" ist wieder dicht !

Gelöst habe ich ES mir Teflonband ( 3 Lagen übereinander zur Schnur gezwirbelt) .

Dann habe ich noch ca. 4mm** Plastik am Gehäuse entfernt , dort wo der Dampf-Wasserauslauf von der Expansionskammer in diese kleine rote Schale geht . (**an der U-Förmige Aussparung im 3ten Bild Schritt 10 ) .

Jetzt ist dort 1mm Luft und kein seitlicher Druck mehr , auf ******die Expansionskammer .

PS: Die Kaffee-Pads scheinen mir auch "trockener" zu Sein . Vorher waren schonmal ein paar Tropfen Wasser im Trestebehälter

ECAM 22.110.B -

Ein paar Tagen später hörte ich in der Küche einen lauten "Knall" . Gesucht nichts gefunden , alles normal .

Am nächsten Morgen (nach ein paar Kaffee´s) wieder Wasser unter der Maschine , aufmachen !

Der Knall kam von einer Schraube am Ex.-Behälter , die das Plastik zum bersten gebracht hat .

Zum Glück war noch ausreichend (4-5mm) Material für die Schraube vorhanden .

Dieses mal , vorsichtig angeschraubt und mit neuem Teflon abgedichtet .

Seit ca. 10 Tagen DICHT !

Danke nochmal für die Hilfe

LG Dirk

ECAM 22.110.B - 21/06/23

Worked I used 3 long rubber bands and on the new model there is an additional screw in step 9

cydrezz -
