Cambio batteria Oral-B iO

Scritto Da: Dominik Schnabelrauch

Commenti: 74

Difficoltà

Facile

Passi

Tempo Necessario

5 - 10 minuti

Introduzione

Usa questa guida per cambiare una batteria morta o esausta nel tuo Oral-B iO.

Se la tua batteria è gonfia, prendi le precauzioni necessarie. Per la tua sicurezza,

scarica la batteria sotto il 25% prima di smontare il tuo spazzolino. Questo passaggio riduce il rischio di un evento termico nel caso la batteria venisse danneggiata accidentalmente durante la riparazione.

Avrai bisogno della stazione di ricarica dell' Oral-B iO durante la procedura di rimozione della batteria.

Strumenti

Ricambi

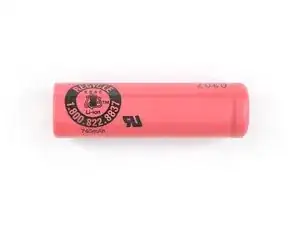

Sanyo UR14500AC 740mAh Replacement Battery

Passo 1

Prima di cominciare, scollega la stazione di ricarica dalla presa di corrente.
Capovolgi la stazione di ricarica dell'Oral-B iO.
Allinea i tre vani sul tappo inferiore argento dell'iO con le tacche sulla parte inferiore della stazione di ricarica.
Spingi lo spazzolino sula stazione di ricarica con pressione delicata e giralo di circa 90° in senso antiorario per sbloccare la filettatura del tappo inferiore.

Mein Deckel läßt sich nicht aufdrehen. Es gibt dafür keinen Ersatz und will es auch nicht mit Gewalt machen.

Was jetzt?

Ela

An Lu -

I’ve used a wrench. With its help I managed to open it.

Artur Krysiak -

Leichter Druck hilft vielleicht bei einem neuen Gerät. Bei mir war viel Druck nötig, was die Nasen auf der Unterseite der Ladestation auch etwas beschädigt hat. Nach dem ersten Lösen habe ich den unteren Deckel dann durch Schritt 5 "herausschiessen" können. Im Zuge dessen habe ich die Komponenten (nicht das Innenleben) mit 2/3 Wasser und 1/3 Essigessenz in 3 Minuten in einem Ultraschallreiniger auch noch eben grundgereinigt.

Bjoern Mueller - 31/10/22

The bottom needs deeper groves or taller tabs on the bottom. Mine kept slipping off trying to turn the toothbrush

Dan Turner -

Das Öffnen mit der umgedrehten Ladestation ist unmöglich.

Helmut Herrmann -

Habe nun die untere Abdeckung entfernt. Das silberne Endteil habe ich doppelt mit dickem Klebestreifen umwickelt, und mit einer Rohrzange war es dann ganz einfach.

Helmut Herrmann -

Passo 2

Svita il tappo inferiore del tuo spazzolino.
Rimuovi il tappo inferiore.

Hallo, beim entfernen des Deckels ist Vorsicht geboten, es befindet sich eine Feder im Innere

Gigi D'Agost -

Passo 3

È possibile che residui di dentifricio o calcare si siano accumulati tra l'anello di metallo e la guarnizione in gomma grigia. Per questo motivo, l'anello può risultare piuttosto ostinato da rimuovere.
Inserisci il braccio di una pinzetta o un piccolo cacciavite a testa piatta sotto il bordo inferiore dell'anello di metallo che si trova sopra la guarnizione di gomma grigia.
Usa il tuo strumento per sollevare con attenzione l'anello di metallo.
L'anello di metallo è tenuto in posizione da piccole clip di plastica. Durante il rimontaggio, assicurati che queste scattino quando l'angelo di metallo è di nuovo in posizione.
Quando sollevi l'anello di metallo, fai attenzione a non forare o strappare la guarnizione in gomma grigia.

Die Zahnbürsten sind heutzutage auch nur noch Müll. Halten nicht lange und verdrecken, das ist unglaublich. Egal ob oral-b oder Phillips Sonicare. Beides nicht gut durchdacht.

Das Motto des 21. Jahrhunderts, Geld machen und Rohstoffe verschwenden. Mit minderwertiger Produktion.

Dominik Tin - 17/12/23

Passo 4

Usa un paio di pinzette o un dito per rimuovere l'anello di metallo.
Questo è un buon punto durante il rimontaggio per pulire i residui di dentifricio e calcare dalla guarnizione e dall'anello di metallo. Tuttavia, evita di usare prodotti liquidi o usali in quantità molto piccole. Avendo rimosso l'anello di metallo, possono finire facilmente all'interno dello spazzolino causando danni da acqua.

He perdido el anillo de metal :( ¿Sabéis donde comprarlo por favor?

LuisG -

Passo 5

Rimuovi la testina dal tuo spazzolino.
Tieni il corpo dello spazzolino in una mano e usa il tuo pollice per premere la parte superiore del gruppo dello spazzolino.

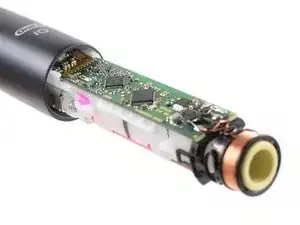

Tira fuori il gruppo attraverso l'apertura in basso sul corpo dello spazzolino.

Was kostet eine neue Batterie bzw. Akku

Ernst Schmitt -

Du findest sie bei ebay für zwischen 3 und 10 Euro.

Fabian Neidhardt -

Passo 6

Non usare forza eccessiva e non fare leva sulla batteria con attrezzi metallici.
Tira fuori la batteria dalla sua rientranza dal basso dell'assemblaggio dello spazzolino.
Nel caso la batteria sia inserita strettamente nella sua rientranza, puoi usare un attrezzo di plastica come lo spudger per far leva e far uscire la batteria dalla sua rientranza.
Rimuovi la batteria.
Non reinstallare una batteria danneggiata o deformata, facendolo metti potenzialmente a rischio la tua salute.

Does this fix do any damage to the brush and where can I find and buy the replacement battery for the brush?

Fischer DeCraene - 14/04/21

Just took mine apart.

It is a Sanyo UR14500AC 740mAh installed. Unfortunately this info is not shown on the picture of the item.

You should be able to find a replacement part with this data.

Florian -

This description is missing an important detail. Before assembling, it is important to remove the silver ring on the top and reattach it at the end. Otherwise the seal will not fit properly.

Florian -

Looks like it’s impossible to find that exact battery (in Canada at least). Does anyone know if any other battery model should be a viable substitute?

Andrei Toumanov -

Did anyone try if a higher capacity battery with protection is working? Like a Keeppower P1450C3 1100 mAh.

The drawback of the IO is its weak battery life. Not even a week is possible while my old Genius 3764 Type was able to run for 1-2 weeks without charging (ok came without this nice display and LEDs).

The Sanyo measures 14,0 mm x 50,0 mm. The 1100 mAh with protection measures 14,3 mm x 52 mm.

Sebastian Voit -

I try it with the Keeppower P1450C3 1100 mAh. It work, but it fits really hard ;).

Christoph Müller -

Does it give you roughly 50% more use? Should give you almost 14 days of battery, 2min use twice a day ?

Richard S -

Ein wichtiger Schritt wurde übersehen, oben muss der kleine Crome/Metallring ab, nach dem das innere Teil ausgebaut wurde. Dann den Akku tauschen und das Gehäuse gut sauber machen. Jetzt die Technik wieder in die Außenhülle einschieben. Dabei drückt es oben die kleine Gummidichtung nach außen. Das ist richtg so. -jetzt unten alles verschließen und zuletzt den Metallring vorrichtig von oben draufschieben, bis er einrastet. Setzt ist die Bürste auch wieder wasserdicht.

Jason Nein -

Habe das zu spät gelesen und irgendwie die alte Anleitung gehabt von ifixit... Jetzt ist die Zahnbürste kaputt :( Display ausgefallen

Friedrich Haska -

I used the iFixit Prying and Opening Tool Assortment pack I bought from MicroCenter in Madison Heights, MI, to replace the battery in my Oral-B iO9 Electric Toothbrush.

The instructions worked extremely well with their soft plastic and hard plastic tools, I didn't damage my toothbrush, and the new battery I ordered from E-Bay worked extremely well in my toothbrush.

Here is the battery I ordered from E-Bay in March 2023 for my Oral-B iO9 Electric Toothbrush:

E-Bay - Oral-B iO9 Electric Toothbrush Battery Replacement: (NEW!!! 2 pc SANYO UR 14500 AC Li-ion 740mAh Rechargeable 3.7v FLAT-TOPS) - https://www.ebay.com/itm/155327347466

Chavez Clemons Jr. - 04/03/23

After watching two youtube videos and trying to get the battery out, I've realized that everyone's bottom cap doesn't come off the same. After using pliers and watching a video which I scratched the metal cap slightly and also the bottom of the brush head, that all I really had to do was twist it counterclockwise and pop it off with either my fingernail or something flat. Hope this helps someone out. I'll post back soon to report how the new battery is working out.

TheColdest247 -

habe den Akku herausgehebelt, alles lief nach Plan, hab einen neuen Akku eingesetzt, alles verschlossen, aber Akku lädt nicht, es tut sich auf der Ladestation jetzt überhaupt nichts mehr. Zahnbürste funktioniert nicht mehr.

Da ich zwei Braun IO habe, wollt ich den Zustand des neuen Akku überprüfen und in die andere Zahnbürste einbauen, (diese funktionierte bis dahin auch tadellos). Siehe da, Akku eingebaut, nix geht mehr. den alten "funktionierenden" Akku eingebaut, und nun geht gar nichts mehr. so eine Sch..... jetzt hab ich unsere beiden Zahnbürsten ruiniert, ich weiß zwar nicht wie, alles lief nach Plan und Anweisung.

Habe lediglich den Akku mit einem metallischen Gegenstand entfernt, kann es daran liegen?

Bitte um Hilfe

Robbe -

Metallwerkzeuge sollten aus Sicherheitsgründen nicht verwendet werden, da Akkus einigermaßen heikel handzuhaben sind. Aber wenn du vorsichtig warst, dürfte das nicht der Grund für deinen Totalausfall sein. Du könntest mit einem Multimeter testen, ob auf den Akkus noch Strom ist. Hast du sie richtig herum ins Gerät eingesetzt, die Akkus? Und ich kenne mich mit der Zahnbürste nicht aus, ist es möglich, die Funktion ohne das Gehäuse zu testen? Und: Was war das für ein Ersatzakku? Könnte dieser zu viel oder zu wenig Spannung haben und vielleicht irgendwas am Gerät kaputt gemacht haben?

Fabian Neidhardt -

Ich hatte das selbe Problem. Stundenlanges googeln hat nichts gebracht. Hatte an einem Tag zwei io9 mit neuen Akkus versehen, weil die Geräte nichts mehr machen wollten. Meine wollte nach dem zweiten Mal lade mit neuem Akku nichts mehr machen. Geladen hat sie aber. Irgendwann kam ich auf die Idee die io9 einfach mal über die App zurückzusetzen. Siehe da, der Akku war voll und läuft seitdem fürs erste wieder. Vielleicht hilft dir das auch.

Vom Grunde her ist es aber eine Frechheit, dass ein so teures Produkt in unserm Falle nicht mehr als 1 Jahr ordnungsgemäß funktioniert hat.

Sven Heuser -

Sven, danke für deinen Kommentar! Hoffentlich hilft das ein par Leuten.

Fabian Neidhardt -

welche batterien funktionieren als austauschbatterie? handelsübliche akkus jedenfalls nicht :(

Arian Rassoul -

Die verbauten Akkus sind Sanyo UR14500AC 740mAh. Wenn du danach googelst, findest du Ersatz. Viel Erfolg!

Fabian Neidhardt -

Just to leave a feedback: I follow exactly the step on this tutorial, the only thing I found difficult is to use the battery charger to remove the bottom cover, I had to make ticker the pin with a Scotch tape because was to loose and was going rounding. Now the brush is working properly with Sanyo battery Sanyo UR14500AC 740mAh 👍🏻

Stefano Clemente -

Conclusione

Se possibile, accendi il tuo spazzolino e testalo prima di rimontarlo.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
