Procedimento di Apertura (1° e 2° generazione)

Passo 1

Il vostro iPad può sembrare uniforme dall'esterno, ma ci sono componenti delicati sotto alcune parti dello schermo. Per evitare danni, segui le istruzioni esattamente come sono scritte e fai attenzione alle seguenti aree quando apri il tuo iPad:
Modulo della telecamera, sensori di luce ambientale, sensore di prossimità e microfono frontale
Cavi schermo
Magneti schermo
Bordi LCD

Passo 2

Applica un iOpener scaldato sul bordo destro dello schermo per circa due minuti.
Puoi anche usare un asciugacapelli, una pistola termica o una piastra elettrica, ma fai attenzione perché un estremo calore potrebbe danneggiare lo schermo e/o la batteria interna.

Passo 3

I tre passaggi successivi mostrano l'Anti-Clamp, uno strumento da noi creato per rendere la procedura di apertura più semplice. Se non stai usando l'Anti-Clamp, salta questi tre passaggi e troverai in seguito un metodo alternativo.
Per istruzioni complete riguardo l'uso dell'Anti-Clamp, dai un'occhiata a questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Posiziona un oggetto sotto il tuo iPad così da lasciarlo parallelo alla superficie di appoggio tra le ventose.
Posiziona le ventose vicino al mezzo del bordo destro: una nella parte superiore e l'altra nella parte inferiore.
Tieni la parte inferiore dell'Anti-Clamp ferma e fai pressione in maniera decisa sulla ventosa posizionata sulla parte superiore, così da farle fare presa.
Se trovi che la superficie del tuo iPad sia troppo scivolosa da non permettere all'Anti-Clamp di rimanere attaccato, usa del nastro adesivo per creare una superficie più aderente.

Passo 4

Tira la maniglia blu avanti per bloccare i bracci.
Gira la maniglia in senso orario di 360 gradi o fino a quando le ventose non iniziano ad allungarsi.
Assicurati che le ventose rimangano allineate l'una con l'altra. Se iniziano a disallinearsi, allenta le ventole delicatamente e riallinea le leve.

Passo 5

Aspetta un minuto per dare all'adesivo la possibilità di rilasciarsi e formare un'apertura.
Se il tuo schermo non diventa abbastanza caldo, puoi usare un asciugacapelli per riscaldare il bordo destro dell'iPad.
Per le complete istruzioni riguardo all'uso dell'asciugacapelli, dai un'occhiata a questa guida.
Inserisci un plettro di apertura sotto lo schermo nel momento in cui l'Anti-Clamp creerà un'apertura grande abbastanza.
Se l'Anti-Clamp non crea un'apertura sufficientemente grande, applica più calore sull'area e fai con la maniglia un mezzo giro in senso orario.
Non girare più di mezzo giro alla volta e aspetta un minuto tra i giri. Lascia che l'Anti-Clamp e il tempo facciano il lavoro per te.
Salta il passaggio successivo.

Passo 6

Se il tuo schermo è gravemente rotto, coprirlo con uno strato di nastro adesivo trasparente da pacchi potrebbe aiutare la ventosa ad aderire. In alternativa, puoi usare del nastro adesivo molto resistente invece della ventosa. Se nient'altro funziona, puoi incollare la ventosa allo schermo rotto con della supercolla (cianoacrilica).
Applica un manico ventosa sul bordo destro dello schermo, a circa 5 cm di distanza dal bordo inferiore.
Solleva il manico ventosa con ferma e costante pressione per creare un'apertura grande abbastanza da inserire un plettro di apertura.
Crea solo un'apertura piccola abbastanza da inserire un plettro di apertura. Piegare eccessivamente lo schermo lo danneggerà.
Inserisci la punta di un plettro di apertura dentro l'apertura.
Non inserire il plettro di apertura per più di 5 mm o danneggerai l'LCD.

Passo 7

Inserisci un nuovo plettro di apertura nell'apertura che hai appena creato.
Fai scorrere il plettro lungo il lato destro per separare l'adesivo.
Quando scorri vicino ai pulsanti del volume, non inserire il plettro per più di 2 mm o danneggerai i magneti dello schermo.
Lascia il plettro nell'angolo destro in alto per evitare che l'adesivo si riattacchi.

Passo 8

Applica un iOpener riscaldato sul bordo in alto dello schermo per due minuti.

Passo 9

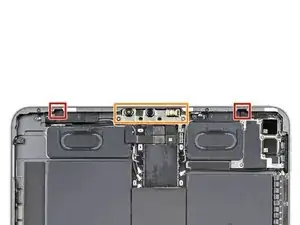

Il bordo superiore dell'iPad contiene il modulo della fotocamera, due sensori di luce ambientale, il sensore di prossimità e il microfono frontale. Questi componenti sono fragili e si danneggiano facilmente se un plettro di apertura viene inserito troppo in profondità. Separa l'adesivo solo nelle zone evidenziate per evitare danni.
I due sensori di luce ambientale possono essere difficili da vedere e possono essere trovati utilizzando una torcia o posizionando l'iPad sotto una luce intensa.
Non inserire un plettro di apertura più di 2 mm vicino ai bordi in alto a sinistra e a destra o danneggerai i sensori di luce ambientale.
Non inserire un plettro di apertura più di 1 mm vicino al centro del bordo superiore o danneggerai il modulo della fotocamera, il sensore di prossimità e il microfono anteriore.

I thought the orange and red squares in this image represented where the listed components (the ambient light sensors, the camera module, proximity sensor, and front mic) are located. And if that’s the case, shouldn’t the warning be to separate the adhesive outside of the marked locations to help minimize the chance of damaging those components? I’m wondering why you would focus your prying efforts on the areas where there are really delicate and easily damaged parts…

Luke -

Passo 10

Inserisci un altro plettro di apertura nello spazio che hai appena creato.
Fai scorrere il plettro lungo il bordo superiore destro, fermandoti quando raggiungi il sensore di luce ambientale destro.
Non inserire il plettro di apertura più di 5 mm.
Lascia il plettro sulla destra del sensore per evitare che l'adesivo si richiuda.

Passo 11

Inserisci un nuovo plettro di apertura a destra del sensore di luce ambientale.
Fai scorrere il plettro lungo la parte centrale superiore, fermandoti quando raggiungi il sensore di luce ambientale destro.
Non inserire il plettro più di 1 mm o danneggerai il sensore di prossimità e il microfono anteriore.
Lascia il plettro all'interno per evitare che l'adesivo si richiuda.

Passo 12

Inserisci un nuovo plettro di apertura a sinistra del sensore di luce ambientale.
Fai scorrere il plettro lungo il bordo superiore sinistro, fermandoti quando raggiungi il sensore di luce ambientale sinistro.
Non inserire il plettro di apertura più di 5 mm.
Una volta che l'adesivo del bordo superiore è stato separato, puoi rimuovere i due plettri vicino ai sensori di luce ambientale.

Passo 13

Applica un iOpener riscaldato sul bordo inferiore dello schermo per due minuti.

Passo 14

Inserisci un nuovo plettro di apertura nell'angolo in basso a destra sotto l'altro plettro.
Non inserire il plettro di apertura più di 2 mm quando lo fai scorrere sul bordo destro.
Fai scorrere il plettro intorno all'angolo in basso a destra per separare l'adesivo.

Passo 15

Fai scorrere il plettro di apertura lungo il bordo inferiore, fermandoti alla porta USB-C.
Non inserire il plettro di apertura più di 5 mm quando separi l'adesivo del bordo inferiore.
Lascia il plettro all'interno per evitare che l'adesivo del bordo inferiore si richiuda.

Passo 16

Inserisci un nuovo plettro di apertura a sinistra della porta USB-C.
Separa l'adesivo rimanente sul bordo inferiore.
Non inserire il plettro di apertura più di 5 mm quando separi il bordo inferiore dell'adesivo.
Lascia il plettro sotto l'angolo in basso a sinistra per evitare che l'adesivo del bordo inferiore si reincolli.

Passo 17

Appoggia un iOpener scaldato al bordo sinistro dello schermo per due minuti.

Passo 18

Il bordo sinistro dell'iPad contiene diversi cavi dello schermo. Essi sono molto fragili e si danneggiano facilmente se un plettro viene inserito troppo in profondità o inclinato in modo sbagliato. Segui le istruzioni esattamente come scritto per evitare danni.
I cavi dello schermo si trovano in piccoli incavi sul telaio e richiedono che il plettro di apertura venga inserito a un angolo di 45°.
Ci sono delle sezioni piatte del telaio che richiedono che il plettro venga inserito orizzontalmente.

Passo 19

Inserisci un plettro a 45° appena sopta l'angolo inferiore sinistro.
Non inserire il plettro più di 5 mm o danneggerai i cavi dello schermo.
Fai scorrere con attenzione il plettro lungo il bordo sinistro, fermandoti quando raggiungi la sezione piatta del telaio.

Passo 20

Abbassa il plettro così che sia parallelo allo schermo.
Non inserire il plettro più di 5 mm.
Continua a separare l'adesivo del bordo sinistro finché non raggiungi la rientranza del telaio.

Passo 21

Separa l'adesivo rimasto, accertandoti di seguire le istruzioni esattamente come scritte.
Inserisci il plettro a un angolo di 45° verso il basso e non inserirlo per più di 5 mm.
Fai scorrere il plettro orizzontalmente e non inserire il plettro più di 5 mm.

Passo 22

Afferra due angoli opposti dello schermo e separa delicatamente il resto dell'adesivo.
Non rimuovere ancora completamente lo schermo poiché al di sotto è tenuto in posizione da diversi cavi dello schermo.
Sposta lo schermo verso l'angolo in basso a destra del telaio, finché il cavo a nastro del sensore di luce ambientale vicino al bordo superiore viene scoperto.

Passo 23

Durante tutta la riparazione, tieni traccia di ogni vite e assicurati che venga riposizionata esattamente dov'era per evitare di danneggiare il tuo dispositivo.
Usa un cacciavite a croce Phillips per rimuovere le due viti che fissano la staffa del cavo del sensore di luce ambientale alla scheda logica:
Una vite da 1,3 mm
Una vite da 2,0 mm
Durante il rimontaggio, questo è un buon momento per accendere l'iPad e provarne tutte le funzioni prima di richiuderlo. Accertati di rispegnere completamente il tuo iPad prima di continuare a lavorare.

Passo 24

Usa le pinzette o le dita per rimuovere la staffa.

Passo 25

Usa la parte piatta di uno spudger per scollegare il cavo del sensore di luce ambientale, sollevandolo direttamente dal connettore a pressione.
Per ricollegare i connettori a pressione come questo, allineali attentamente e premi su un lato finché non scattano in posizione, poi ripeti sull'altro lato. Non premere in centro. Se il connettore non è allineato correttamente, i pin potrebbero piegarsi, causando danni permanenti.

Passo 26

Non cercare ancora di rimuovere lo schermo, poiché è ancora collegato tramite delicati cavi a nastro.
Afferra il bordo destro dello schermo e aprilo come un libro.
Appoggia lo schermo oltre il bordo sinistro dell'iPad.
