Riconoscimento e scollegamento dei connettori dei cavi

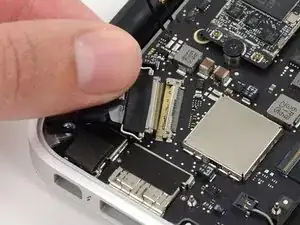

Il connettore ZIF (Zero Insertion Force) spesso causa problemi ai principianti. I connettori ZIF sono usati per fissare delicati cavi a nastro, come i cavi FFC (flat flex cable) o FPC (flexible printed circuit).

Per scollegare il cavo, utilizza la punta di uno spudger o un'unghia per sollevare la piccola aletta di bloccaggio. A questo punto puoi estrarre il cavo in modo sicuro.

Occasionalmente, troverai un cavo a nastro che si estrae semplicemente dalla sua presa, senza alcuna linguetta di bloccaggio. Questi cavi sono di norma più resistenti dei connettori ZIF e l'estremita terminale di solito è rinforzata con della plastica rigida.

Questi tipi di connessioni solitamente si trovano sulle stampanti, proiettori e console da gioco, come quello su questa scheda di controllo della PS3.

Per scollegare il cavo, estrailo direttamente dal connettore.

Per scollegare i connettori piatti come questo, utilizza uno spudger per fare leva su ciascun lato. Quindi, solleva il connettore direttamente dalla sua presa.

Posiziona la punta dello strumento sotto il bordo del connettore e solleva il connettore direttamente dalla presa.

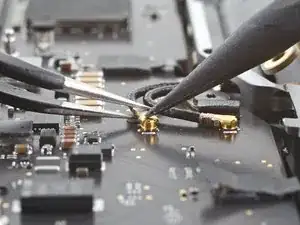

Per i connettori coassiali di piccole dimensioni, come i connettori dei cavi dell'antenna U.FL, fai scorrere uno strumento sottile, non elettrostatico, o una pinzetta sotto il filo fino a quando non intercetta il connettore e fai leva verso l'alto direttamente dalla scheda.

I connettori dei cavi del display e della fotocamera come questo a volte hanno una piccola clip di metallo che corre dietro la presa per bloccarli in posizione.

Per separare il connettore, spingi delicatamente la punta di un spudger sotto la clip. Quindi rovescia la clip sull'altro lato della presa in modo che si appoggi contro il cavo.

Tenendo insieme la clip e il cavo, tira delicatamente nella direzione del cavo stesso per rimuovere il connettore dal suo zoccolo.

Ecco un altro tipo di connettore per cavi a nastro che si trova comunemente sulle console di gioco Xbox.

Per rimuoverlo, usa uno spudger o un'unghia per sollevare la linguetta blu trasparente dal connettore.

Quindi, utilizza la punta dello spudger per aprire la linguetta di bloccaggio in plastica.

Tira il cavo a nastro dal connettore nella direzione del cavo per estrarlo.

Alcuni connettori richiedono un po 'di forza per staccarsi dalla presa. Questo piccolo connettore per cavo per fotocamera iSight non ha un punto comodo dove far leva o tirare.

Per scollegare il cavo in sicurezza, utilizza la punta appuntita di un spudger per spingere delicatamente su ciascun lato del connettore.

Spingendo un po' da un lato un po' all'altro, accompagna delicatamente il connettore fuori dalla sua presa.

I connettori del cavo di alimentazione come questo hanno una piccola linguetta laterale che li blocca in posizione.

Per separare il connettore dalla presa, schiaccia la linguetta contro il connettore e tira il connettore verso l'alto dalla presa.

I connettori JST sono simili ma non hanno la linguetta di blocco. Ci sono alcuni altri tipi simili, con o senza linguetta, e con 2 o 3, a volte fino a mezza dozzina o più fili. Questi ultimi possono ad esempio collegare un microfono o un altoparlante in una macchina fotografica o connettere i circuiti stampati in una radio.

Se vedi un cavo composto da un sacco di fili inguainati individualmente che portano a un singolo connettore, tirare il cavo stesso può essere il metodo migliore.

Tira il cavo nella stessa direzione dei singoli fili per estrarlo dal connettore.

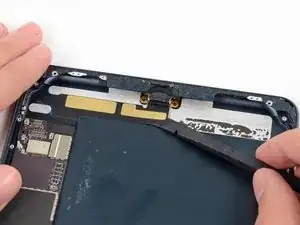

A volte non basta tirare il connettore fuori dal suo zoccolo; per liberare il cavo servono uno o due passaggi ulteriori. Qui abbiamo un cavo a nastro della porta Lightning che è leggermente incollato in posizione.

Per rimuoverlo, fai scivolare con cura uno spudger o un plettro per chitarra sotto il cavo, liberandolo dall'adesivo.

Alcuni cavi interni di alimentazione e dati, come questi cavi SATA, funzionano in modo molto simile ai normali cavi audio/video che probabilmente hai sparsi per casa.

Per rimuoverli, basta tirare nella direzione del cavo.

Spingi la linguetta con il dito, quindi tira per rimuovere il cavo.

Incontrerai anche fili che non sono stati progettati per essere rimossi, e in effetti sono saldati al loro posto.

Non c'è da preoccuparsi: un saldatore e un po' di filo di stagno rendono facile lavorare con questi piccoli amici.

Se la saldatura non è ancora la tua passione, vai alla nostra guida sulle tecniche di saldatura e aggiungi un'altra voce all'elenco delle tua competenze!

Si trovano spesso in calcolatrici tascabili, telefoni DECT e altri dispositivi con un semplice display monocromatico a 7 segmenti o a bassa risoluzione. Sono utilizzati per collegare le piste conduttive sul vetro di un LCD a un set di pad su un circuito stampato sottostante. (Questi display a volte soffrono di segmenti o file di pixel morti).

Di solito viti o linguette metalliche piegate fissano un telaio metallico, che comprime la striscia elastomerica tra il display LCD e il circuito stampato. Rilascia questi per separare il display LCD e la striscia di elastomero.

La striscia elastomerica è costituita da strati conduttivi e non conduttivi che si alternano lungo la sua lunghezza. Ce ne sono diversi per ogni connessione al display LCD, eliminando la necessità di un allineamento preciso.

Prima o poi ti capiterà di trovare un connettore che non hai mai visto da nessun'altra parte.

Ispeziona attentamente il connettore e cerca di capire come si scollega.

Se avrai ancora problemi, cerca le guide per dispositivi simili per vedere se forniscono indizi o chiedi aiuto nel nostro Forum Risposte.
